تابلوهای تصفیه خانه و استخری

تابلو برق تصفیه خانه و استخری ، نوعی از تابلو برق های صنعتی هستند که امروزه به یک نیاز اساسی مبدل شده اند .از این تابلو برق ها برای راه اندازی تجهیزات استخری استفاده میشود اعم از مشعل ، دیگ بخار، آب گرم استخر و جکوزی و … . در این مقاله به بررسی تابلوبرق تصفیه خانه و استخری چیست؟ می پردازیم.

کاربرد تابلو برق تصفیه خانه و استخری

مهم ترین کاربرد آن ها تامین برق استخر، جکوزی، تصفیه خانه و … است و به همین خاطر برای راه اندازی تجهیزات برق استخر در موتورخانه استفاده میشوند.

چرا باید از تابلو برق ها استفاده کنیم؟

همانطور که میدانید خطر برق گرفتگی در محیط های مرطوبی همچون استخرها به علت قرار گیری رسانایی با رطوبت در معرض یکدیگر، بسیار زیاد است. از سوی دیگر عدم وجود تابلو برق موجب اختلال های گسترده در تجهیزات خواهد شد.

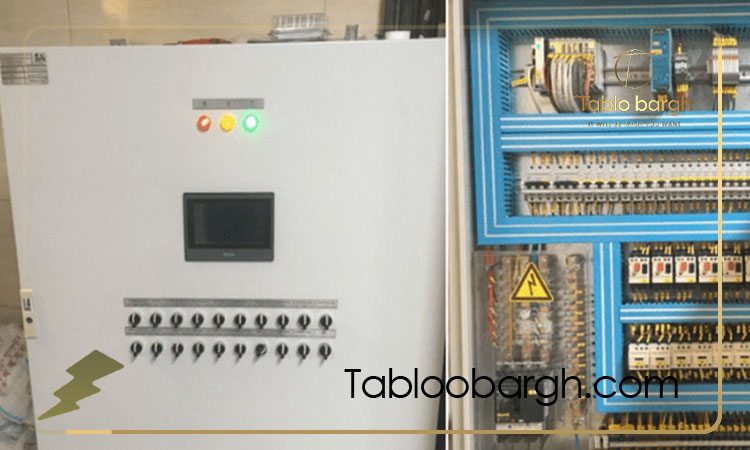

ساختار تابلو برق تصفیه خانه و استخری

این تابلو از سه پمپ تصفیه آب ، پمپ جکوزی و پمپ تخلیه استخر بهره گرفته و در دو مدل ایستاده و دیواری ساخته میشود. انتخاب مدل این تابلو بر اساس میزان فضای محل شما محاسبه میشود. از مزیت های دیگر این تابلوبرق ها میتوان به وجود تنظیمات اتوماتیک در کنار تنظیمات دستی اشاره کرد. این تابلو برق ها ضد آتش بوده و با توجه به استفاده از ورقه های روغنی در ساخت آن ، میتوان از آن ها در کنار استخر، سونا و جکوزی استفاده کرد.

تجهیزات تابلو برق تصفیه خانه و استخر

تجهیزات تابلو برق تصفیه خانه و استخر شامل موارد زیر میباشد:

• چراغ های سیگنال و کلید های دو طرفه
• شاسی، شمش ارت و ترمینال ریلی روی
• سه عدد کنتاکتور به همراه بیمتال
• هفت عدد فیوز مینیاتوری تک فاز
• دو عدد فیوز مینیاتوری سه فاز
• یک ترانس تبدیل ۲۲۰ به ۲۴
• یک عدد فیوز محافظ جان
• دو عدد تایمر آنالوگ
• یک عدد تایمر تأخیر
• یک عدد کنترل فاز

اجزای موجود در تابلو برق استخری

هر کدام از اجزای مربوط به تابلو برق ها وظیفه خاصی در کنترل و مدیریت سیستم های استخری و سایر فضاهای مربوطه را دارند.

1. مدار اصلی
   این قسمت مدار های الکتریکی و الکترونیکی را جهت مدیریت سیستم های استخری استفاده میکنند.
2. پنل نمایش
   شامل یک مانیتور LED یا LCD است که اطلاعات مربوطه را به کاربر نمایش میدهد. این اطلاعات شامل دمای آب، سطح آب، وضعیت پمپ، فیلتر و … میباشند.
3. سنسورها
   در این تابلو ها سنسور های مختلفی در نظر گرفته شده اند که پارامترهای مختلف استخر را اندازه گیری میکنند. از انواع این سنسور ها میتوان به سنسور دما، سنسور سطح آب، سنسور PH، سنسور اکسیژن آب و … اشاره کرد.
4. رله ها
   این بخش شامل رله هایی است که جهت خاموش و روشن کردن دستگاه های مختلف مانند پمپ، فیلتر و تصفیه آب به کار میروند.
5. شکاف حفاظتی
   شکاف حفاظتی در صورت وجود خطر برقراری تماس با آب در استخر به طور خودکار اتصال برق را قطع میکند.
6. باتری
   باتری در تابلو برق تصفیه خانه و استخری جهت تامین برق هنگام اختلال در تغذیه برق یا قطعی برق استفاده میشود.

نحوه کار تابلو برق ها

• در این تابلوبرق های تصفیه خانه و استخری، ابتدا یک کلید مخصوص حفاظت نصب شده است تا در صورت بروز هرگونه برق گرفتگی مدار سریعا قطع شود.
• در ادامه جریان برق بین فیوزهای مینیاتوری سه فاز و تک فاز تقسیم میشود و به ترمینال های خروجی و کنتاکتورها منتقل میشود.
• در این سیستم کنترلی بر روی یکی از خط های سه فاز انجام میشود تا در مواقع افزایش جریان برق از مقدار مشخص شده ، کنتاکتورها قطع شده و از آسیب به تجهیزات جلوگیری شود.
• در این تابلو برق های استخری همچنین تایمر هایی برای قطع و وصل شدن کنتاکتورها در زمان مشخص تعبیه شده است.
• در انتها چراغ های سیگنال وصل بودن یا قطعی برق سه فاز را نشان میدهند.

انواع تابلو برق استخری

تابلو برق تصفیه خانه و استخری به دلیل نیازهای متفاوت، انواع مختلفی را شامل میشود.

• تابلو برق ساده
  این مدل برای کنترل و مانیتورینگ اجزای استخر مانند پمپ و فیلتر استفاده میشود.
• تابلو برق با کنترل خودکار
  این تابلوبرق ها برای کنترل اجزای پیچیده تر استخری مثل تصفیه کننده، سیستم گرمایش، سیستم تهویه و کلریناتور استفاده میشوند.
• تابلو برق استخری با قابلیت ارتباط با سایر سیستم ها
  از این مدل برای اتصال و ارتباط به سیستم های هوشمند خانه و محل مورد نظر و یا سیستم امنیتی استفاده میشود.
• تابلو برق استخری متصل به اینترنت
  از این تابلو برای کنترل از راه دور موارد مختلف استخر مانند دما و درجه ph استفاده میشود.
• تابلو برق استخری با قابلیت ذخیره داده ها و دیتاها
  این تابلو برای ذخیره اطلاعات مربوط به زمان و تاریخ مورد استفاده قرار میگیرد. به این صورت نقش موثری در افزایش و بهبود کیفیت آب استخر و تصفیه خانه دارد.
• تابلو برق با مانیتورینگ دما و ph
  این تابلو برای مانیتورینگ دما و ph آب استخر به منظور کنترل کیفیت آب و اطمینان از وضعیت بهداشت آن استفاده میشود.

مراحل نصب و راه اندازی تابلو برق استخری

• انتخاب نوع تابلو برق
• مشخص کردن محل نصب
• نصب سنسورهای مورد نیاز
• نصب رله ها
• توصیه های امنیتی
• تست و راه اندازی سیستم کنترل

سخن پایانی

در این مقاله تلاش کردیم تا شما را با انواع تابلو برق های تصفیه خانه، استخری و … آشنا کنیم و تمامی اطلاعات مورد نیاز در باره این بخش ضروری هر موتورخانه ای را در اختیار شما قرار بدهیم.
در انتها پیشنهاد میکنم حتما برای راه اندازی و نصب تابلو برق ها و رعایت تمامی نکات ایمنی و بهداشتی با متخصصان مربوطه مشورت کنید.

سوالات متداول تابلوهای تصفیه خانه و استخری

1. کلید های حرارتی در تابلو برق تصفیه خانه و استخری چه کاربردی دارد ؟
   این کلید قابلیت حفاظت از پمپ استخر در اثر اتصالات کوتاه و اختلاف جریان را عهده دار بوده و در برابر افزایش بار سیستم، مقاومت بالایی از خود نشان میدهد.
2. مهم ترین مزایای استفاده از تابلو برق ها در محیط های مرطوب چیست ؟
   ایمنی بالا، کنترل و مدیریت، صرفه جویی در مصرف انرژی و هزینه ها، قابلیت نگهداری و تعمیرات و همچنین افزایش عمر استخر.
3. چالش های ساخت تابلو برق ها ؟
   لزوم مقاومت در برابر آب
   مقاوم در برابر خوردگی و زنگ زدگی
   حفاظت در برابر شوک الکتریکی
   اعمال تمامی مقررات و استاندارد های مربوط
   انتخاب محل مناسب برای نصب
   مشکلات شایع در تابلو برق تصفیه خانه و استخر
   مشکلات سیم کشی
   مشکلات سیستم خنک کننده
   مشکلات منابع تغذیه
   مشکلات کنترل کننده ها
   عدم نظافت در زمان مناسب
   عدم بررسی قطعات مستعد خرابی
