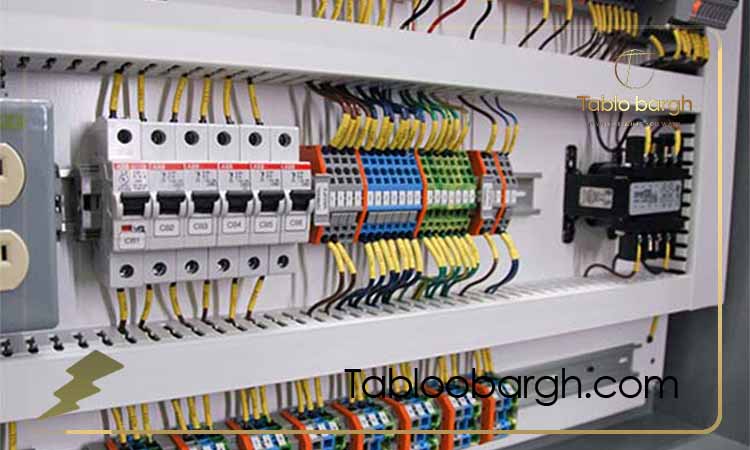

ممکن است تا به حال نام تابلوهای توزیع برق را دیده یا شنیده باشید اما به طور دقیق معنا و مفهومی از آن ندانید. نام دیگر تابلو توزیع برق سوئیچ برد است. سوئیچ برد یا همان تابلوی توزیع برق به نوعی تقسیم کننده انرژی است. انرژی را به طور مساوات از منبع تغذیه دریافت می کند و به مدارها میرساند.
خروجی تابلو باید به گونه ای طراحی شده باشد که دارای ادوات کنترلی و حفاظتی مطمئن و مناسبی باشد. این حفاظت خروجی ها باید توسط فیوزهای ذوب شده یا سوئیچ گیرها انجام شود.

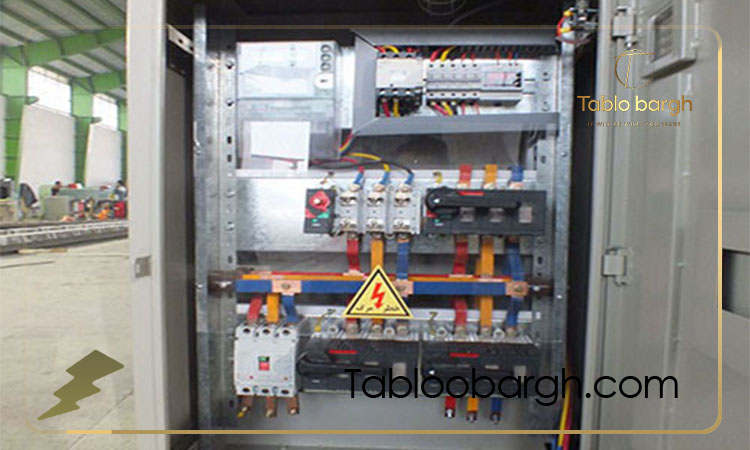

تابلو توزیع برق چیست؟
تابلو توزیع برق به قسمت های مختلف عملیاتی تقسیم می شود. هر یک از واحدهای عملیاتی شامل عنصرهای الکتریکی و مکانیکی، برای انجام دادن یک وظیفه معین هستند. این فرایند یک زنجیره قابل اعتماد را تشکیل می دهد. تابلو توزیع برق باید به گونه ای طراحی و ساخته شود که بر اساس استانداردهای منطقه ای و کارکرد آن مورد استفاده قرار گیرد. تابلو توزیع برق یا همان سوئیچ برد، حفاظت را در دو شکل فراهم می کند.
حفاظت اول به گونه ای است که شامل اندازه گیری، فیوزگیرها، رله ها و غیره می باشد. همچنین در برابر ضربه های مکانیکی، لرزش و عوامل خارجی مانند نفوذ حیوانات، خاک، رطوبت، میدان مغناطیسی موثر است.
محافظت از افراد در برابر برق گرفتگی یا تماس مستقیم و غیره مستقیم.
ویژگی های مثبت تابلو توزیع برق چیست؟
یکی از دلایلی که از تابلوهای توزیع برق در قسمت تاسیسات فشار ضعیف مورد استفاده قرار می گیرد، ویژگی های بسیار زیاد این تابلو است. تابلوهای عملیاتی را میتوانید در تمامی قسمت های تاسیسات از جمله تابلوهای توزیع فرعی و اصلی مشاهده کنید. ماژولار بودن سیستم عملیاتی باعث شده است که فانکشنهای زیادی را در تابلو توزیع برق گسترش داد. به طور مثال یک تابلو میتواند مدیریت پروسه، کنترل، حفاظت و مانیتورینگ را انجام دهد. ویژگیهای دیگر ماژولار بودن تابلو نگهداری، ارتقا، بهره برداری آسان است.
طراحی تولید تابلو به گونهای است که به سادهترین شکل ممکن ساخته میشود. به همین دلیل مونتاژهای بسیار زیادی در تابلو وجود دارد و قطعات پیش ساختهای نیز در آن به کار رفته است. بعد از اتمام ساخت تابلو توزیع، آن را در برابر تستهای مختلف قرار میدهند تا میزان توانایی و تحمل را در برابر بدترین شرایط تاسیسات به دست آورند.
واحدهای اصلی عملیاتی تابلو
در هنگام قرار دادن قطعات در تابلوی توزیع برق از سه تکنولوژی استفاده می شود. به طور کلی این قطعات می توانند به شکل فیکس، کشویی و جدا شونده باشند. که هرکدام تعاریف و مزایای خود را دارند.
تابلو توزیع برق به شکل فیکس شده
در این طرح به هیچ عنوان نمی توانید واحدهای عملیاتی را در امور مختلف دیگری مانند تعمیرات، ویرایش و غیره را از منبع جدا سازی کنید. به زبان سادهتر، در هنگام کار یا استفاده از تابلو برق فیکس یا ثابت باید حتما آن را بی برق کنید. تجهیزات پلاگین یا جداسازی هستند که می توانید زمان بی برقی تابلو را کاهش دهید. ویژگی بارزی که این جدا کننده ها یا همان پلاگین ها دارند این است که سرویس را بهبود بخشیده و همچنین از قطع کامل برق، جلوگیری میکند.
واحد عملیاتی جدا شونده
این بخش به گونه ای طراحی شده است که شما واحد هر کار را در صفحه ای جداگانه و قابل جابجایی مشاهده می کنید. این صفحه دارای بخش های مختلفی جهت ایزوله سازی پائین دست و بالا دست می باشد، همچنین از منبع تغذیه به آسانی جدا می شود و لزومی به قطع کامل تابلو ندارید.
واحدهای کشویی
از واحدهای کشویی برای کنترل الکتروموتورها استفاده میشود برای همین به همین علت دارای ساختمان بسیار پیچیده ای هستند. در هر سوئیچگیر لوازم جانبی از جمله تجهیزات حفاظتی، کنترلی، سوئیچ، اندازه گیری و غیره قرار دارد. تمامی لوازم جانبی در یک محفظه شاسی مانند قرار می گیرند، این محفظه شاسی مانند به شکل افقی است که میتواند منبع و بار را به سادگی جدا کند. اگر می خواهید عملیات بالا دست و پایین دست را انجام دهید فقط کافی است که کشو را کاملا خارج کنید، لازم است بدانید این کار بدون قطع شدن کامل صورت خواهد گرفت. یکی دیگر از ویژگی های بارز و مهم واحدهای کشوی تعویض یا ویرایش بخش هایی است که دارای نقص فنی شده اند. همچنین می توانید واحد عملیاتی را بدون راه اندازی بار انجام دهید.
انواع تابلو توزیع برق چیست؟
تابلوهای توزیع برق دارای تنوع بسیار بالایی میباشد، این تنوع ممکن است به خاطر تأسیسات یا طراحی کلی آنها باشد. تنها هنگامی می توانید تفاوت تابلوهای توزیع برق یا همان سوئیچ برد را مشاهده کنید که توجه شما به نوع چیدمان شینه ها باشد. به طور کلی اگر بخواهیم تابلوهای توزیع برق را از نظر کاربری تقسیم بندی کنیم این تقسیم بندی به شرح زیر می باشد:
- تابلو توزیع برق اصلی فشار ضعیف
- کنترل موتور
- تابلو فرعی
- تابلو توزیع برق نهایی
تفاوت سوئیچ برد و سوئیچ گیر
در بیشتر مواقع عبارت سوئیچ برد و سوئیچ گیر به طور همزمان به کار برده شده است. سوئیچ برد و سوئیچ گردها جز سیستم های مهم هستند و نقش مهمی در انتقال انرژی به مدارها دارند. این دو سیستم مهم از نظر عملکرد کاملاً با یکدیگر متفاوت هستند به همین دلیل به صورت متوالی و پشت سر هم طراحی شدهاند تا بتوانند حفاظت و هماهنگی را ایجاد کنند. سوئیچ برد و سوئیچ گیر در بخشهای مختلف تاسیسات الکترونیکی کاربرد دارند، به عبارت سادهتر در سطح های مختلف ولتاژی و جریانی قرار میگیرند و گرفتن این تصمیم به شبکه قدرت بستگی دارد.
سخن پایانی
در این مقاله به ارائه نکات مفید و مهمی راجع به معنا و مفهوم اصلی تابلو توزیع برق، واحدهای اصلی عملیاتی تابلو، انواع تابلو توزیع برق، تفاوت آنها با یکدیگر و غیره پرداختیم. امیدواریم با خواندن این مطلب اطلاعات ارزشمندی به دست آورده باشید.
سوالات متداول تابلو توزیع برق
- چرا باید از تابلوهای توزیع برق استفاده کنیم؟
تابلوهای توزیع برقی این امکان را برای ما فراهم میکنند تا بتوانیم کنترل و حفاظتی مطمئن تر، سیستمهای الکتریکی را به صورت پیوسته و با هزینه کمتر داشته باشیم. - طبقهبندی تابلو توزیع برق از نظر کاربرد به چه صورت است؟
به طور کلی به دو شکل است۱_ تابلو تمام بسته ایستاده. ۲_ تابلو تمام بسته دیواری. - اجزای تشکیل دهنده تابلو به چه شکل است؟
این تابلو دارای اجزای مختلفی از جمله سیم کشی، شمش، کشی روبند تابلو، داکت کشی، چراغهای سیگنال، لیبلها و غیره است.
