پانل سوئیچ ATS چیست؟

در دنیای امروز که وابستگی سیستم های صنعتی، تجاری و حتی مسکونی به برق پایدار به شدت افزایش یافته است، قطع ناگهانی برق دیگر تنها یک مشکل ساده و کوتاه مدت محسوب نمی شود. خاموشی می تواند باعث توقف خطوط تولید، از کار افتادن تجهیزات حساس، از دست رفتن داده ها و حتی ایجاد خطرات ایمنی شود.

در چنین شرایطی، استفاده از راهکارهایی که بتوانند تداوم تأمین برق را تضمین کنند، به یک ضرورت تبدیل شده است. یکی از مهم ترین و کاربردی ترین این راهکارها، پانل سوئیچ ATS است. پانل سوئیچ ATS به عنوان قلب سیستم انتقال خودکار برق، نقش حیاتی در مدیریت منابع تغذیه ایفا می کند.

این پانل به گونه ای طراحی شده است که در زمان قطع یا ناپایداری برق اصلی، به صورت سریع و ایمن منبع برق جایگزین را وارد مدار کند. اهمیت این موضوع زمانی بیشتر آشکار می شود که بدانیم در بسیاری از محیط ها، حتی چند ثانیه قطعی برق می تواند خسارات مالی یا عملیاتی قابل توجهی ایجاد کند.

پانل سوئیچ ATS چیست و چه وظیفه ای دارد؟

برای درک درست عملکرد و اهمیت پانل سوئیچ ATS، ابتدا باید به این پرسش پاسخ داد که این تجهیز دقیقاً چیست و چه وظیفه ای بر عهده دارد. ATS مخفف عبارت Automatic Transfer Switch به معنای سوئیچ انتقال خودکار است. پانل سوئیچ ATS مجموعه ای از تجهیزات الکتریکی و کنترلی است که وظیفه آن مدیریت انتقال بار الکتریکی بین دو یا چند منبع تغذیه مختلف، معمولاً برق شهر و ژنراتور اضطراری، بدون نیاز به دخالت انسانی است.

وظیفه اصلی پانل سوئیچ ATS تضمین تداوم برق رسانی است. زمانی که برق اصلی دچار افت ولتاژ، نوسان شدید یا قطع کامل می شود، پانل سوئیچ ATS این وضعیت را تشخیص داده و در کوتاه ترین زمان ممکن، بار مصرف کننده را به منبع جایگزین منتقل می کند. پس از بازگشت برق اصلی به وضعیت پایدار، این پانل مجدداً انتقال بار را به منبع اصلی انجام می دهد.

این فرآیند باید با دقت بالا و بدون ایجاد شوک الکتریکی یا تداخل در عملکرد تجهیزات انجام شود. به همین دلیل، پانل سوئیچ ATS نه تنها یک کلید ساده، بلکه یک سیستم هوشمند با قابلیت پایش مداوم شرایط شبکه برق است. در بسیاری از صنایع، مراکز درمانی، دیتاسنترها و ساختمان های حساس، وجود پانل سوئیچ ATS یک الزام فنی و ایمنی محسوب می شود.

نحوه عملکرد سوئیچ ATS در سیستم برق

عملکرد پانل سوئیچ ATS بر پایه نظارت دائمی بر کیفیت و وضعیت منبع برق اصلی طراحی شده است. این پانل به طور مداوم پارامترهایی مانند ولتاژ، فرکانس و توالی فاز را بررسی می کند. در صورتی که هرکدام از این پارامترها از محدوده مجاز خارج شوند، سیستم کنترلی ATS فعال می شود و فرآیند انتقال برق آغاز می گردد.

در یک سناریوی معمول، زمانی که برق شهر قطع می شود، پانل سوئیچ ATS ابتدا فرمان راه اندازی ژنراتور را صادر می کند. پس از رسیدن ژنراتور به شرایط پایدار از نظر ولتاژ و فرکانس، ATS بار الکتریکی را از شبکه اصلی جدا کرده و به ژنراتور متصل می کند. این انتقال به گونه ای انجام می شود که از اتصال هم زمان دو منبع جلوگیری شود، زیرا چنین وضعیتی می تواند باعث آسیب جدی به تجهیزات شود.

پس از بازگشت برق شهر، پانل سوئیچ ATS مدتی کوتاه صبر می کند تا از پایداری شبکه اطمینان حاصل شود. سپس بار را دوباره به برق اصلی منتقل کرده و دستور خاموش شدن ژنراتور را صادر می کند. تمام این مراحل بدون دخالت اپراتور و در زمانی بسیار کوتاه انجام می شوند. این ویژگی باعث می شود پانل سوئیچ ATS به یکی از مهم ترین اجزای سیستم های برق اضطراری تبدیل شود.

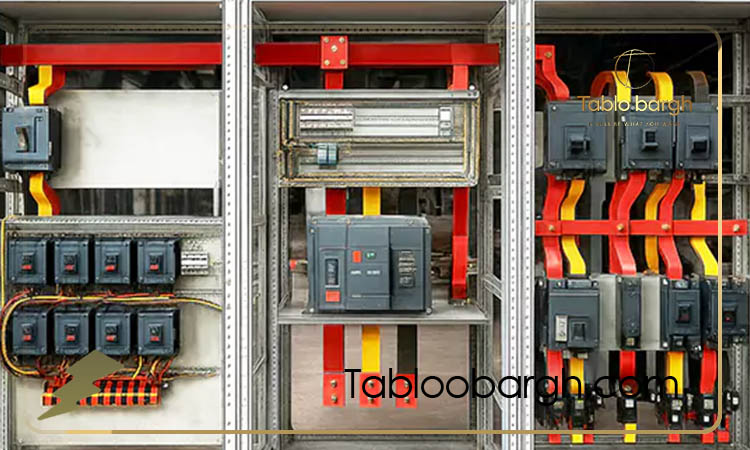

اجزای اصلی پانل سوئیچ ATS

پانل سوئیچ ATS از مجموعه ای از اجزای الکتریکی و کنترلی تشکیل شده است که هرکدام نقش مشخصی در عملکرد صحیح سیستم دارند. هماهنگی دقیق میان این اجزا است که امکان انتقال ایمن و سریع برق را فراهم می کند. درک ساختار داخلی این پانل می تواند به انتخاب صحیح و نگهداری بهتر آن کمک کند.

در قلب پانل سوئیچ ATS، کلید یا کنتاکتور انتقال قرار دارد که وظیفه قطع و وصل فیزیکی مسیر برق را بر عهده دارد. این بخش باید از کیفیت ساخت بالایی برخوردار باشد، زیرا مستقیماً با جریان های بالا سروکار دارد. در کنار آن، واحد کنترل الکترونیکی یا رله هوشمند قرار گرفته است که وظیفه پایش وضعیت منابع برق و صدور فرمان های لازم را انجام می دهد.

همچنین پانل سوئیچ ATS شامل تجهیزات حفاظتی مانند فیوزها و کلیدهای حفاظتی است که از سیستم در برابر اتصال کوتاه یا اضافه بار محافظت می کنند. نمایشگرها و نشانگرهای وضعیت نیز بخشی از این پانل هستند که اطلاعات لازم درباره وضعیت منابع برق و عملکرد ATS را در اختیار اپراتور قرار می دهند. در برخی مدل های پیشرفته، امکان ارتباط با سیستم های مانیتورینگ مرکزی نیز وجود دارد که سطح کنترل و نظارت را افزایش می دهد.

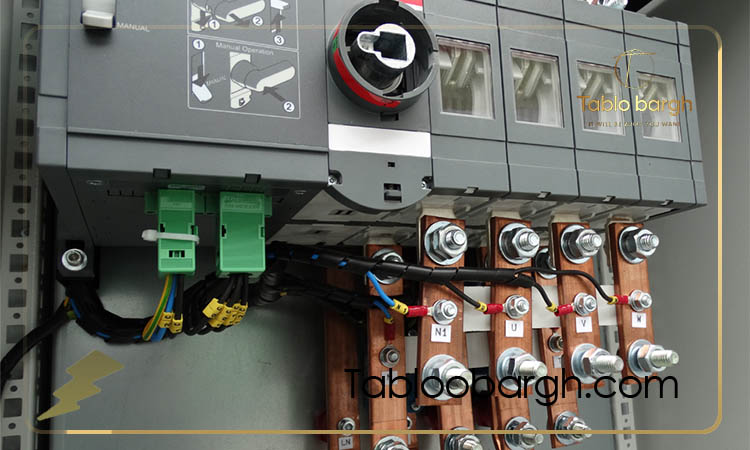

انواع پانل سوئیچ ATS بر اساس کاربرد

پانل سوئیچ ATS با توجه به نوع کاربرد، ظرفیت و سطح حساسیت سیستم های مصرف کننده، در انواع مختلفی طراحی و تولید می شود. تفاوت در کاربرد باعث می شود که مشخصات فنی و سطح پیچیدگی این پانل ها نیز متفاوت باشد. انتخاب نوع مناسب ATS مستقیماً بر کارایی و ایمنی سیستم برق تأثیر می گذارد.

در کاربردهای مسکونی، پانل سوئیچ ATS معمولاً ظرفیت کمتری دارد و برای مدیریت برق بین شبکه شهری و یک ژنراتور کوچک یا سیستم خورشیدی طراحی می شود. در این نوع کاربرد، سادگی و اطمینان عملکرد اهمیت بیشتری نسبت به امکانات پیشرفته دارد.

در محیط های تجاری مانند مراکز خرید، ادارات و ساختمان های اداری بزرگ، پانل سوئیچ ATS باید توانایی مدیریت بارهای بالاتر و چندین مدار مختلف را داشته باشد. در این شرایط، قابلیت تنظیم اولویت بار و زمان بندی انتقال اهمیت پیدا می کند. اما در کاربردهای صنعتی و حیاتی مانند بیمارستان ها، دیتاسنترها و کارخانه ها، پانل سوئیچ ATS باید از بالاترین سطح اطمینان، سرعت و دقت برخوردار باشد، زیرا کوچک ترین خطا می تواند پیامدهای جدی به دنبال داشته باشد.

تفاوت ATS دستی و ATS اتوماتیک

یکی از موضوعات مهم در انتخاب پانل سوئیچ ATS، تفاوت میان مدل های دستی و اتوماتیک است. هرکدام از این دو نوع، کاربردها و محدودیت های خاص خود را دارند و انتخاب نادرست می تواند کارایی سیستم برق را تحت تأثیر قرار دهد.

ATS دستی به گونه ای طراحی شده است که انتقال برق بین منابع مختلف تنها با دخالت اپراتور انجام می شود. در این نوع سیستم، اپراتور پس از قطع برق اصلی، به صورت فیزیکی کلید انتقال را جابه جا می کند. این مدل معمولاً هزینه کمتری دارد و ساختار ساده تری دارد، اما وابستگی آن به حضور نیروی انسانی باعث می شود برای سیستم های حساس گزینه مناسبی نباشد.

در مقابل، ATS اتوماتیک تمام فرآیند انتقال برق را به صورت خودکار انجام می دهد. این نوع پانل سوئیچ ATS به طور مداوم وضعیت شبکه را پایش می کند و بدون نیاز به دخالت انسانی، تصمیم گیری و انتقال را انجام می دهد. سرعت بالاتر، کاهش خطای انسانی و افزایش ایمنی از جمله مزایای اصلی ATS اتوماتیک هستند. به همین دلیل، در اغلب کاربردهای صنعتی و حیاتی، استفاده از ATS اتوماتیک یک استاندارد محسوب می شود.

نقش پانل ATS در تأمین برق اضطراری

در سیستم های برق اضطراری، آنچه بیش از خود منبع جایگزین اهمیت دارد، نحوه و زمان ورود آن منبع به مدار است. پانل سوئیچ ATS دقیقاً در همین نقطه نقشی کلیدی ایفا می کند. وجود ژنراتور یا منبع برق پشتیبان بدون یک سیستم انتقال مطمئن، عملاً نمی تواند تضمینی برای تداوم برق رسانی باشد.

پانل ATS به عنوان واسطه ای هوشمند، تضمین می کند که برق اضطراری نه تنها در دسترس باشد، بلکه در زمان درست و با شرایط ایمن وارد مدار شود. در لحظه ای که برق اصلی دچار اختلال می شود، زمان واکنش سیستم برق اضطراری اهمیت حیاتی پیدا می کند. پانل سوئیچ ATS با تشخیص سریع افت یا قطع برق، فرآیند انتقال را آغاز کرده و اجازه نمی دهد وقفه ای محسوس در تغذیه تجهیزات ایجاد شود.

این موضوع در محیط هایی مانند بیمارستان ها، مراکز داده یا خطوط تولید پیوسته، مستقیماً با ایمنی، سلامت و بهره وری مرتبط است. علاوه بر سرعت انتقال، پانل ATS نقش مهمی در حفظ پایداری سیستم برق اضطراری دارد. این پانل از اتصال هم زمان منابع جلوگیری می کند و مانع از ایجاد جریان های برگشتی خطرناک می شود. به همین دلیل، پانل سوئیچ ATS نه فقط یک تجهیز کمکی، بلکه یکی از ارکان اصلی هر سیستم برق اضطراری استاندارد محسوب می شود.

مزایای استفاده از سوئیچ ATS

استفاده از پانل سوئیچ ATS مزایایی فراتر از صرفاً انتقال برق دارد و این مزایا در طول زمان به صورت مستقیم و غیرمستقیم خود را نشان می دهند. یکی از مهم ترین مزایای ATS، افزایش اطمینان سیستم برق است. زمانی که انتقال بین منابع به صورت خودکار و کنترل شده انجام می شود، وابستگی به نیروی انسانی کاهش یافته و احتمال بروز خطا به حداقل می رسد.

مزیت دیگر، حفاظت از تجهیزات الکتریکی است. پانل سوئیچ ATS با پایش ولتاژ و فرکانس، از وارد شدن برق ناپایدار به تجهیزات حساس جلوگیری می کند. این موضوع به ویژه در دستگاه های الکترونیکی گران قیمت و سیستم های کنترلی اهمیت بالایی دارد، زیرا نوسانات برق می تواند باعث آسیب های جدی و هزینه بر شود.

از منظر بهره وری، سوئیچ ATS باعث کاهش زمان توقف سیستم ها می شود. هرچه زمان قطعی کوتاه تر باشد، خسارات مالی و عملیاتی نیز کمتر خواهد بود. همچنین استفاده از ATS باعث مدیریت بهینه منابع برق می شود، زیرا ژنراتور تنها در مواقع ضروری وارد مدار شده و پس از بازگشت برق اصلی، به موقع از مدار خارج می شود. این ویژگی باعث افزایش طول عمر تجهیزات پشتیبان نیز خواهد شد.

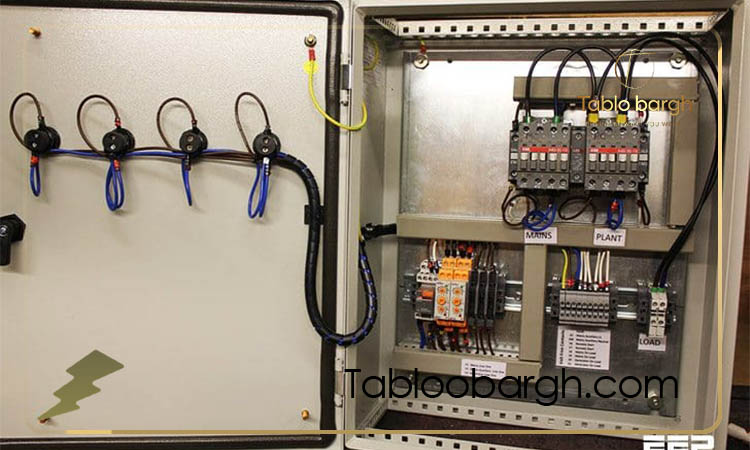

کاربرد پانل سوئیچ ATS در صنایع و ساختمان ها

پانل سوئیچ ATS به دلیل ماهیت عملکرد خود، در طیف گسترده ای از صنایع و ساختمان ها کاربرد دارد. در ساختمان های مسکونی مدرن، این پانل امکان استفاده بدون وقفه از سیستم های ضروری مانند آسانسورها، پمپ های آب و سیستم های امنیتی را فراهم می کند. هرچند سطح حساسیت در این کاربردها متوسط است، اما وجود ATS آسایش و ایمنی ساکنان را به طور قابل توجهی افزایش می دهد.

در ساختمان های تجاری و اداری، پانل سوئیچ ATS نقش مهمی در حفظ تداوم فعالیت های روزمره دارد. سیستم های روشنایی، سرورها، تجهیزات شبکه و سیستم های تهویه مطبوع همگی به برق پایدار نیاز دارند. قطع برق در این محیط ها می تواند منجر به اختلال در کسب وکار و نارضایتی کاربران شود، موضوعی که با استفاده از ATS تا حد زیادی قابل کنترل است.

در صنایع و مراکز حیاتی، اهمیت پانل سوئیچ ATS چند برابر می شود. کارخانه ها، پالایشگاه ها، بیمارستان ها و دیتاسنترها به سیستم هایی نیاز دارند که حتی در شرایط بحرانی نیز بدون وقفه کار کنند. در این محیط ها، ATS نه تنها برای راحتی، بلکه برای حفظ جان انسان ها و جلوگیری از خسارات گسترده طراحی و نصب می شود.

نکات مهم در انتخاب پانل سوئیچ ATS

انتخاب پانل سوئیچ ATS نیازمند بررسی دقیق شرایط پروژه و نیازهای واقعی سیستم برق است. یکی از مهم ترین نکات، ظرفیت نامی پانل است که باید متناسب با بار مصرفی و جریان موردنیاز انتخاب شود. انتخاب پانلی با ظرفیت کمتر از نیاز می تواند باعث گرم شدن بیش ازحد، کاهش عمر مفید و حتی خطرات ایمنی شود.

نکته مهم دیگر، نوع کاربرد و سطح حساسیت مصرف کننده است. برای سیستم های حیاتی، استفاده از پانل سوئیچ ATS با کنترلرهای پیشرفته، سرعت انتقال بالا و قابلیت مانیتورینگ توصیه می شود. در مقابل، برای کاربردهای ساده تر، می توان از مدل هایی با امکانات محدودتر اما قابل اعتماد استفاده کرد.

همچنین کیفیت قطعات داخلی، برند سازنده و خدمات پس از فروش از عواملی هستند که نباید نادیده گرفته شوند. پانل سوئیچ ATS یک تجهیز بلندمدت است و انتخاب محصولی با پشتیبانی فنی مناسب می تواند در آینده از هزینه های اضافی جلوگیری کند. سازگاری پانل با ژنراتور و سیستم برق موجود نیز از دیگر مواردی است که پیش از خرید باید به دقت بررسی شود.

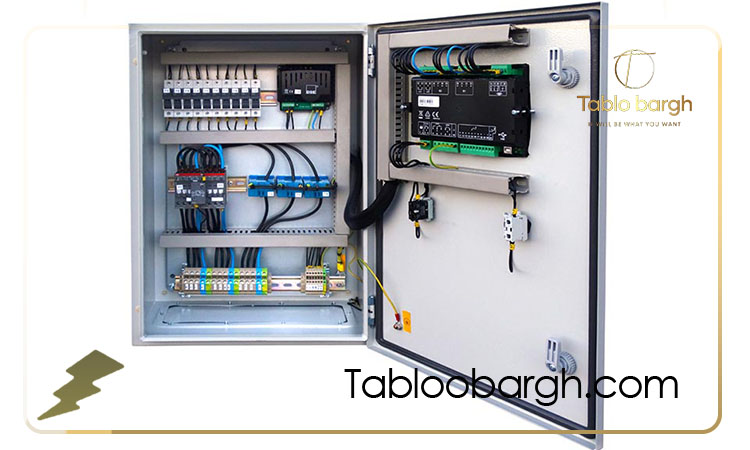

استانداردهای ایمنی و نصب پانل ATS

رعایت استانداردهای ایمنی در طراحی و نصب پانل سوئیچ ATS اهمیت حیاتی دارد، زیرا این تجهیز مستقیماً با جریان های بالا و منابع مختلف برق سروکار دارد. نصب نادرست یا استفاده از تجهیزات غیراستاندارد می تواند منجر به خطرات جدی مانند اتصال کوتاه، آتش سوزی یا آسیب به تجهیزات شود.

پانل ATS باید مطابق با استانداردهای معتبر برق طراحی شده باشد و کلیه اجزای آن از نظر عایق بندی، تحمل جریان و حفاظت الکتریکی تأیید شده باشند. محل نصب نیز باید به گونه ای انتخاب شود که دسترسی ایمن برای سرویس و نگهداری فراهم باشد و در معرض رطوبت، گردوغبار یا حرارت بیش ازحد قرار نگیرد.

فرآیند نصب پانل سوئیچ ATS باید توسط تکنسین ها و مهندسان برق مجرب انجام شود. تنظیم صحیح پارامترهای کنترلی، تست عملکرد در شرایط واقعی و اطمینان از هماهنگی کامل با ژنراتور و شبکه برق، از مراحل ضروری پس از نصب محسوب می شوند. رعایت این استانداردها تضمین می کند که پانل ATS در شرایط اضطراری عملکردی قابل اعتماد و ایمن داشته باشد.

سخن پایانی

پانل سوئیچ ATS را می توان ستون اصلی سیستم های برق اضطراری دانست؛ تجهیزی که بدون جلب توجه، در لحظات بحرانی نقشی تعیین کننده ایفا می کند. از تأمین برق بدون وقفه گرفته تا حفاظت از تجهیزات و افزایش ایمنی، تمامی این مزایا تنها در صورتی محقق می شوند که انتخاب، نصب و بهره برداری از ATS به درستی انجام شود.

سوالات متداول پانل سوئیچ ATS چیست؟

1. آیا پانل سوئیچ ATS فقط با ژنراتور کار می کند؟
   خیر، پانل ATS می تواند با منابع مختلف برق پشتیبان مانند UPS یا سیستم های خورشیدی نیز هماهنگ شود، به شرط آنکه طراحی سیستم به درستی انجام شده باشد.
2. هر چند وقت یک بار باید پانل ATS تست شود؟
   توصیه می شود پانل سوئیچ ATS به صورت دوره ای و طبق برنامه نگهداری، تست عملکرد شود تا در شرایط اضطراری بدون مشکل عمل کند.
3. آیا امکان ارتقای پانل ATS پس از نصب وجود دارد؟
   در بسیاری از مدل ها، امکان ارتقای کنترلر یا افزودن امکانات مانیتورینگ وجود دارد، اما این موضوع به طراحی اولیه و برند پانل بستگی دارد.
