در سیستم های الکتریکی صنعتی، ایمنی و پایداری اهمیت حیاتی دارد. تابلو برق های صنعتی، به عنوان مغز کنترل و توزیع انرژی، نقشی کلیدی در عملکرد صحیح خطوط تولید و تجهیزات کارخانه ای ایفا می کنند. اما در میان اجزای متعدد این تابلوها، نقش کلید اتوماتیک (MCCB) در ایمنی تابلو برق صنعتی یکی از مؤثرترین عناصر در تضمین ایمنی و جلوگیری از بروز حوادث برقی محسوب می شوند.
این کلیدها نه تنها وظیفه ی قطع و وصل مدار را بر عهده دارند، بلکه در برابر خطاهایی مانند اضافه بار، اتصال کوتاه و نشت جریان نیز محافظت مؤثری ایجاد می کنند.
معرفی کلید اتوماتیک (MCCB) و نحوه عملکرد آن
کلید اتوماتیک یا Molded Case Circuit Breaker (MCCB) یکی از انواع کلیدهای حفاظتی است که برای قطع جریان در شرایط غیرعادی طراحی شده است. بدنه ی این کلید از مواد عایق (Molded Case) ساخته شده تا مقاومت حرارتی و الکتریکی بالایی داشته باشد. MCCB در سیستم های فشار ضعیف (Low Voltage) به صورت گسترده مورد استفاده قرار می گیرد و می تواند جریان هایی تا چند هزار آمپر را کنترل و حفاظت کند.
در شرایط عادی، MCCB مانند یک کلید معمولی مدار را قطع و وصل می کند. اما زمانی که خطایی مانند اضافه بار یا اتصال کوتاه رخ دهد، سیستم حرارتی–مغناطیسی یا الکترونیکی آن فعال شده و در زمان مشخصی مدار را به صورت خودکار قطع می کند تا از آسیب به تجهیزات جلوگیری شود.

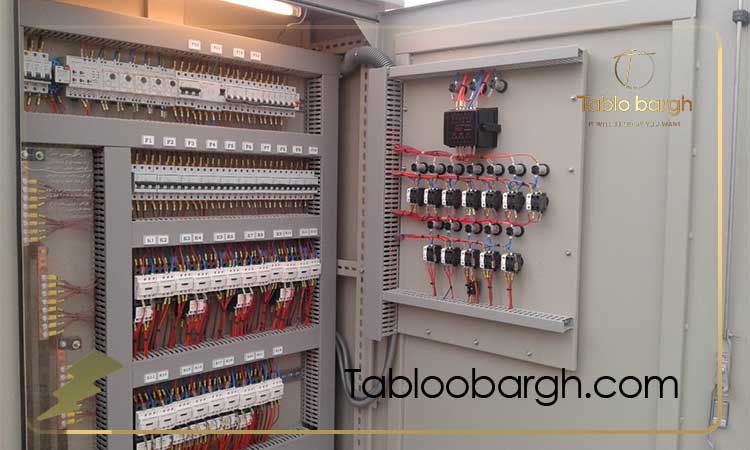

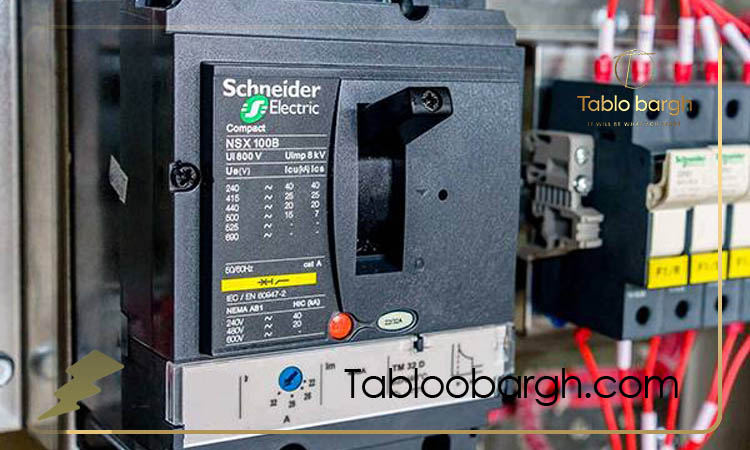

تفاوت کلید اتوماتیک MCCB با کلید مینیاتوری (MCB)
در بسیاری از تابلو برق صنعتی، هم کلید مینیاتوری (MCB) و هم کلید اتوماتیک (MCCB) دیده می شوند. اما تفاوت های قابل توجهی میان این دو وجود دارد.
MCBها بیشتر برای مدارهای فرعی، با جریان های پایین (تا 125 آمپر) استفاده می شوند، در حالی که MCCB برای مدارهای اصلی و قدرت، با جریان های بالا (تا 3200 آمپر) طراحی شده است.
MCCBها قابلیت تنظیم جریان نامی و زمان قطع دارند، اما MCB فاقد این ویژگی است. همچنین در MCCBها امکان مانیتورینگ، فرمان پذیری و استفاده از کنتاکت های کمکی وجود دارد که در MCB دیده نمی شود.
| ویژگی ها | MCCB | MCB |
| جریان نامی | تا 3200 آمپر | تا 125 آمپر |
| تنظیم جریان | دارد | ندارد |
| نوع حفاظت | حرارتی – مغناطیسی / الکترونیکی | حرارتی – مغناطیسی |
| کاربرد | مدارهای اصلی و صنعتی | مدارهای فرعی و خانگی |
| قابلیت مانیتورینگ | دارد | ندارد |
اهمیت انتخاب صحیح MCCB در طراحی تابلو برق
انتخاب نادرست MCCB می تواند خطرات جدی ایجاد کند. اگر جریان نامی، قدرت قطع یا منحنی قطع کلید متناسب با بار نباشد، در هنگام بروز خطا، نه تنها مدار محافظت نمی شود بلکه احتمال سوختن کابل ها، آسیب به تجهیزات یا حتی آتش سوزی وجود دارد.
در طراحی تابلو برق، باید به عواملی مانند ظرفیت بار، شرایط محیطی، نوع کاربرد، ضریب توان و حتی جریان راه اندازی موتورها توجه شود. یک مهندس برق باتجربه با استفاده از محاسبات دقیق بار و استانداردهای IEC 60947-2، بهترین نوع و ظرفیت MCCB را انتخاب می کند.
نقش MCCB در حفاظت مدارهای قدرت و کنترل
در تابلو برق های صنعتی، دو نوع مدار وجود دارد: مدار قدرت که وظیفه ی تغذیه ی موتورها و بارهای اصلی را دارد و مدار کنترل که فرمان ها و سیگنال ها را منتقل می کند. MCCBها در هر دو بخش نقش محافظتی حیاتی دارند.
در مدار قدرت، MCCB از تجهیزات در برابر اضافه بار یا اتصال کوتاه محافظت می کند. در مدار کنترل، از آسیب دیدن تجهیزات حساس مانند PLC، ترمینال ها و رله ها جلوگیری می کند. این ترکیب باعث می شود تابلو برق در شرایط خطا، به صورت ایمن از مدار جدا شود و خطر گسترش خطا کاهش یابد.
عملکرد کلید اتوماتیک در مقابل اضافه بار و اتصال کوتاه
MCCB از دو مکانیزم حفاظتی اصلی برخوردار است:
- حفاظت حرارتی:
این مکانیزم از یک بی متال استفاده می کند که در اثر عبور جریان بیش از حد، گرم و خمیده می شود و باعث قطع مدار می گردد. این بخش در مقابل اضافه بار طولانی مدت عمل می کند. - حفاظت مغناطیسی:
در این نوع حفاظت، زمانی که جریان اتصال کوتاه به صورت ناگهانی افزایش می یابد، سیم پیچ مغناطیسی میدان شدیدی تولید کرده و کلید را در کسری از ثانیه قطع می کند.
این دو مکانیزم باعث می شوند MCCB بتواند به صورت دقیق در شرایط مختلف، زمان قطع متفاوتی داشته باشد و از تجهیزات در هر دو حالت کوتاه مدت و بلندمدت محافظت کند.

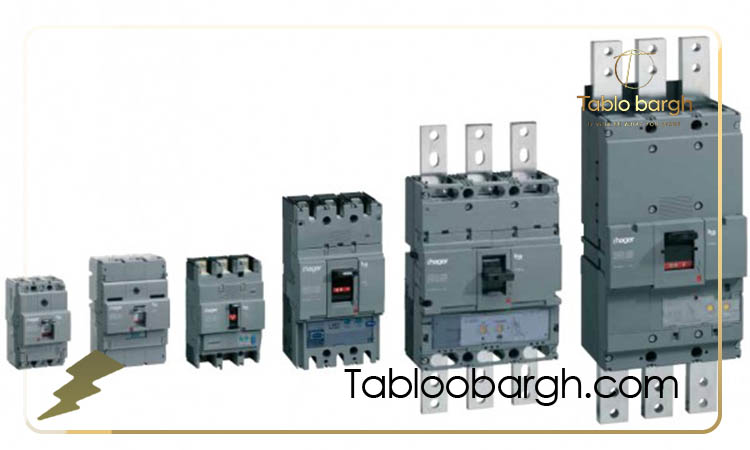

اجزای اصلی کلیدهای MCCB و کارکرد هر بخش
کلید اتوماتیک از اجزای متعددی تشکیل شده است که هرکدام نقشی خاص در عملکرد ایمن آن دارند:
- بدنه عایق (Molded Case): محافظ اجزای داخلی در برابر شوک و حرارت.
- کنتاکت های اصلی: برای برقراری یا قطع جریان اصلی مدار.
- مکانیزم عملکرد (Operating Mechanism): برای باز و بسته شدن کلید به صورت دستی یا موتوری.
- واحد تریپ (Trip Unit): بخش هوشمند کلید که وظیفه تشخیص خطا و فرمان قطع را دارد.
- کنتاکت های کمکی (Auxiliary Contacts): برای ارسال وضعیت کلید به سیستم های کنترل.
- اتصالات و ترمینال ها: برای برقراری اتصال مکانیکی و الکتریکی ایمن با مدار.
نحوه تنظیم جریان نامی و زمان قطع در کلید اتوماتیک
یکی از ویژگی های مهم MCCB قابلیت تنظیم پارامترهای حفاظتی است. مهندسان می توانند متناسب با نوع بار و شرایط کاری، جریان نامی (Ir) و زمان قطع (tr) را تنظیم کنند.
برای مثال، در موتورهایی که جریان راه اندازی بالایی دارند، تنظیم زمان قطع باید با تأخیر انجام شود تا کلید در هنگام استارت قطع نکند. در مقابل، در بارهای حساس مانند ترانسفورماتورها، باید زمان قطع کوتاه تر و جریان حفاظتی پایین تر انتخاب شود.
در MCCBهای الکترونیکی، این تنظیمات با دقت بالا و از طریق نمایشگر دیجیتال انجام می شود.
استانداردهای بین المللی مرتبط با MCCB و الزامات ایمنی
کلیدهای MCCB باید با استانداردهای جهانی مطابقت داشته باشند تا عملکرد ایمن و مطمئن تضمین شود. مهم ترین استانداردها عبارتند از:
- IEC 60947-2: استاندارد اصلی برای کلیدهای قدرت فشار ضعیف
- UL 489: استاندارد آمریکایی برای MCCB
- IEC 60364: الزامات کلی سیستم های برق و حفاظت در برابر خطرات الکتریکی
این استانداردها شامل مواردی مانند قدرت قطع (Icu)، جریان نامی، پایداری حرارتی و الکترومکانیکی، و الزامات نصب هستند. رعایت این الزامات در طراحی تابلو برق صنعتی اجباری است.

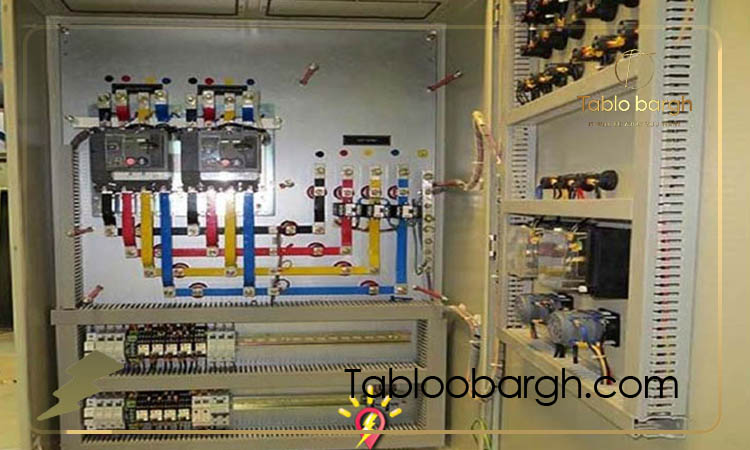

کاربرد کلیدهای اتوماتیک در تابلوهای توزیع و موتور کنترل سنتر (MCC)
در تابلوهای توزیع (Distribution Panels)، MCCB وظیفه ی اصلی حفاظت از فیدرهای خروجی و ورودی را دارد. این کلیدها معمولاً در بخش اصلی تابلو (Main Incomer) نصب می شوند و کل مدار را تحت حفاظت قرار می دهند.
در تابلوهای موتور کنترل سنتر (Motor Control Center – MCC) نیز هر فیدر موتوری به یک MCCB اختصاص دارد. این کار علاوه بر حفاظت هر موتور، امکان تعمیر و نگهداری جداگانه را فراهم می کند.
در سیستم های مدرن، MCCBها حتی با ماژول های ارتباطی (Communication Modules) به PLC یا SCADA متصل می شوند تا وضعیت خطا، جریان مصرفی و عملکرد کلیدها را به صورت لحظه ای گزارش دهند.
نکات مهم در نصب و نگهداری کلیدهای اتوماتیک
نصب صحیح MCCB تأثیر مستقیمی بر طول عمر و ایمنی آن دارد. نکات کلیدی عبارتند از:
- اطمینان از اتصال محکم ترمینال ها و استفاده از گشتاور مجاز.
- رعایت فاصله ی تهویه مناسب برای جلوگیری از گرم شدن بیش از حد.
- بررسی دوره ای وضعیت مکانیکی و الکتریکی کلید.
- تست منظم عملکرد واحد تریپ و سیستم قطع.
- اجتناب از تماس MCCB با رطوبت یا گردوغبار زیاد.
در صورت مشاهده تغییر رنگ در اتصالات یا افزایش دمای غیرمعمول، باید کلید بازبینی و در صورت نیاز تعویض شود.
بررسی خطاهای رایج در انتخاب یا نصب MCCB
خطاهای متداول در انتخاب و نصب MCCB شامل موارد زیر است:
- انتخاب جریان نامی نامناسب: کلید نمی تواند در برابر اضافه بار از تجهیزات حفاظت کند.
- عدم تطابق قدرت قطع (Icu): در اتصال کوتاه های شدید، کلید قادر به قطع مدار نیست.
- اتصال ناصحیح فازها یا ترمینال ها: موجب جرقه و افزایش مقاومت تماسی می شود.
- عدم استفاده از لوازم جانبی مناسب: مانند کنتاکت کمکی یا بلاکر مکانیکی برای حفاظت سیستم های فرمان.
آموزش مناسب نصابان و استفاده از دستورالعمل سازنده، از بروز این خطاها جلوگیری می کند.
سخن پایانی
کلیدهای اتوماتیک MCCB یکی از مؤثرترین ابزارهای حفاظتی در تابلو برق های صنعتی هستند. عملکرد دقیق آن ها در مقابل اضافه بار، اتصال کوتاه و نشت جریان، ایمنی تجهیزات و اپراتورها را تضمین می کند. انتخاب صحیح، نصب اصولی و نگهداری منظم این کلیدها نه تنها از خسارت های مالی و توقف تولید جلوگیری می کند، بلکه سطح ایمنی کل سیستم برق رسانی را به شکل چشمگیری افزایش می دهد.
سوالات متداول نقش کلید اتوماتیک (MCCB) در ایمنی تابلو برق صنعتی
- تفاوت اصلی بین MCCB و MCB در چیست؟
MCCB برای جریان های بالا و مصارف صنعتی طراحی شده و قابلیت تنظیم جریان نامی و زمان قطع دارد، در حالی که MCB برای کاربردهای سبک تر و جریان های پایین تر به کار می رود. - چگونه جریان نامی در MCCB تنظیم می شود؟
در MCCBهای الکترونیکی، از طریق دکمه های تنظیم روی پنل یا رابط دیجیتال. در نوع حرارتی–مغناطیسی، با پیچ مکانیکی مخصوص انجام می شود. - چه زمانی باید MCCB تعویض شود؟
در صورت مشاهده ی سوختگی کنتاکت ها، بوی سوختگی، عملکرد غیرعادی در قطع مدار، یا گذشت عمر مفید (بیش از ۱۰ سال استفاده مستمر).
