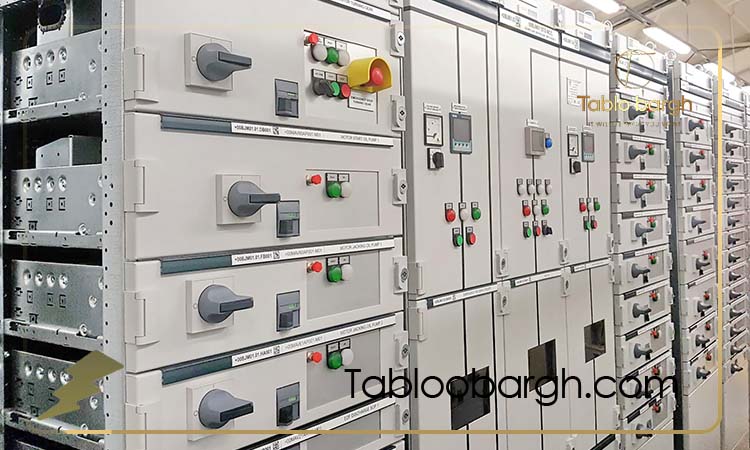

در پروژه های حساس صنعتی، نیروگاهی، بیمارستانی یا مراکز داده، انتخاب نوع تابلو برق صنعتی نه تنها یک تصمیم فنی، بلکه یک انتخاب استراتژیک است. عملکرد پایدار، قابلیت اطمینان، زمان واکنش در مواقع اضطراری و سهولت تعمیر و نگهداری از مهم ترین معیارهایی هستند که باید در طراحی و انتخاب تابلو در نظر گرفته شوند. دو نوع طراحی رایج در این حوزه، تابلوهای ثابت و تابلوهای Withdrawable کشویی هستند. هر یک از این دو مدل ویژگی ها، مزایا و محدودیت های خاص خود را دارند که تأثیر مستقیمی بر کارایی کلی سیستم خواهد گذاشت. در این مقاله به بررسی مقایسه عملکرد تابلوی Fixed با Withdrawable در پروژه های حساس خواهیم پرداخت.
در پروژه های حساس، هر ثانیه اهمیت دارد. یک خطای کوچک یا وقفه طولانی در برق رسانی می تواند خسارت های مالی سنگین یا حتی خطرات جانی ایجاد کند. بنابراین شناخت دقیق عملکرد و تفاوت های این دو نوع تابلو برای مهندسان طراح و تصمیم گیران حیاتی است.
ساختار تابلوی Fixed با Withdrawable
تابلو برق های Fixed و Withdrawable از نظر ساختار تفاوت زیادی دارند. در مدل Fixed، کلیدها یا واحدهای عملکردی به صورت ثابت روی فریم نصب شده و اتصالات آن ها به شکل سیم کشی یا پیچ کاری دائمی است، به همین دلیل برای تعمیر یا تعویض نیاز به خاموش کردن کامل بخش مربوطه وجود دارد.
اما در مدل Withdrawable، کلید یا واحد عملکردی روی یک کالسکه متحرک نصب می شود و از طریق کانکتورهای کشویی به شینه ها و مدار فرمان متصل می گردد، به طوری که می توان آن را در سه وضعیت سرویس، تست/ایزوله و بیرون کشیده شده قرار داد. این ساختار امکان تعویض یا تعمیر سریع بدون قطع کامل برق را فراهم می‌کند، هرچند هزینه ساخت و فضای بیشتری نسبت به مدل Fixed نیاز دارد.

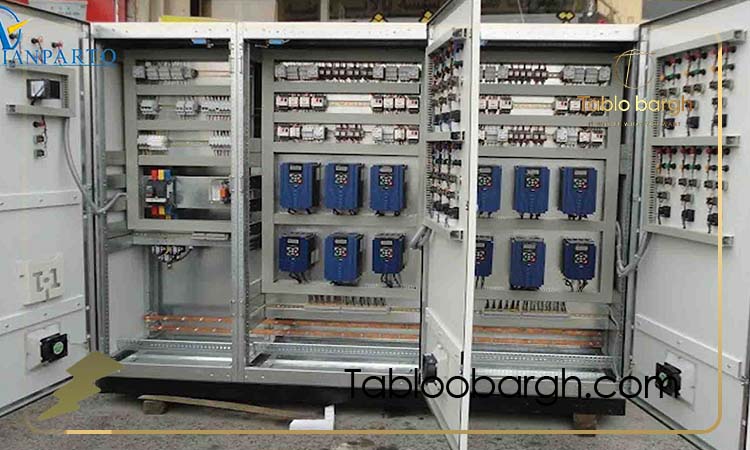

تعریف و ساختار تابلوی Fixed
تابلوی Fixed به گونه ای طراحی شده که تجهیزات اصلی آن، مانند کلیدها و بریکرها، به صورت ثابت در محل نصب شده اند و برای تعمیر یا تعویض باید کل تابلو یا بخش مربوطه خاموش شود. این ساختار از نظر مکانیکی ساده تر و از نظر هزینه ساخت و خرید اقتصادی تر است.
در چنین تابلوهایی، تمام اتصالات الکتریکی و مکانیکی در یک موقعیت ثابت قرار دارند و اپراتور برای انجام تعمیرات یا تعویض تجهیزات، نیازمند خاموش کردن کامل بخش تحت سرویس است.
برای مطالعه بیشتر» بررسی دلایل داغ شدن تابلو برق و راه حل های آن
ویژگی برجسته این مدل، سادگی و استحکام مکانیکی آن است. به دلیل نبود قطعات متحرک برای بیرون کشیدن تجهیزات، خطر خرابی مکانیکی کمتر بوده و هزینه نگهداری پایین تر است. اما در عوض، انعطاف پذیری عملیاتی این مدل محدودتر است و در پروژه هایی که نیاز به تعمیر سریع یا تعویض بدون قطع کامل برق دارند، ممکن است مناسب نباشد.

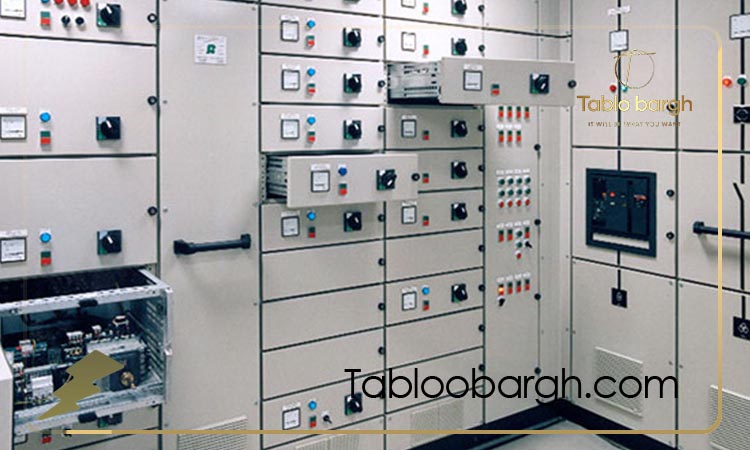

تعریف و ساختار تابلوی Withdrawable
تابلوی Withdrawable یا کشویی به گونه ای طراحی شده که تجهیزات قدرتی آن، مانند بریکرها یا واحدهای فیدر، داخل یک محفظه کشویی نصب شده اند و می توان آن ها را بدون خاموش کردن کامل تابلو از مدار خارج یا به مدار وارد کرد. این ویژگی، که به اصطلاح Hot Swapping یا تعویض در حالت کار نامیده می شود، در پروژه های حساس یک مزیت کلیدی محسوب می شود.
در این ساختار، هر واحد کشویی دارای مکانیزم اتصال و قطع سریع است که شامل موقعیت های کاری (Service)، آزمایش (Test) و قطع کامل (Isolated) می شود. اپراتور می تواند بدون درگیر شدن با کابل کشی یا پیچ گوشتی، یک ماژول را در عرض چند دقیقه تعویض کند.
مقایسه عملکردی در پروژه های حساس
برای شناخت بهتر تابلو ها خوب است با نحوه عملکرد ان ها در پروژه های حساس بیش تر آشنا شویم.
قابلیت اطمینان و استمرار سرویس
در پروژه هایی مثل بیمارستان ها یا مراکز داده که قطع برق حتی برای چند ثانیه می تواند فاجعه بار باشد، تابلو Withdrawable به دلیل امکان جداسازی واحد معیوب بدون قطع برق سایر بخش ها، برتری آشکاری دارد. در مقابل، تابلو Fixed برای انجام هرگونه تعمیر یا تعویض نیازمند خاموش کردن بخش موردنظر است که می تواند موجب توقف کل یا بخشی از فرآیند شود.
زمان تعمیر و نگهداری
تابلوی کشویی این امکان را می دهد که تعمیر یا تعویض تجهیزات در کمترین زمان انجام شود، زیرا ماژول معیوب به سادگی خارج و ماژول سالم جایگزین می شود. در تابلو ثابت، همین عملیات ممکن است ساعت ها طول بکشد، چون نیاز به بازکردن کامل اتصالات و جداسازی مکانیکی وجود دارد.
هزینه اولیه و بهره برداری
تابلوی Fixed از نظر هزینه اولیه خرید و نصب معمولاً ارزان تر است، زیرا مکانیزم های کشویی، قفل ها و سیستم های ایمنی اضافی در آن وجود ندارد. اما در طول عمر پروژه، هزینه های ناشی از توقف تولید یا خاموشی ناخواسته ممکن است این صرفه جویی اولیه را جبران کند. تابلو Withdrawable با وجود هزینه اولیه بالاتر، در پروژه هایی که زمان توقف هزینه بر است، به صرفه تر خواهد بود.
پیچیدگی طراحی و بهره برداری
تابلوی Withdrawable به دلیل مکانیزم های متحرک و سیستم های ایمنی، نیازمند طراحی دقیق تر و نگهداری تخصصی تر است. این موضوع می تواند هزینه آموزش و مهارت اپراتورها را افزایش دهد. تابلو Fixed از این نظر ساده تر و کم هزینه تر است، اما همان طور که گفته شد انعطاف عملیاتی کمتری دارد.
انتخاب بهینه
انتخاب بین تابلوی Fixed و Withdrawable باید بر اساس تحلیل نیاز پروژه انجام شود. در پروژه هایی که پیوستگی سرویس اهمیت حیاتی دارد، مانند بیمارستان ها، پالایشگاه ها، مراکز داده و صنایع فرآیندی، تابلوی Withdrawable با وجود هزینه اولیه بیشتر، گزینه ای منطقی و ایمن است. اما در پروژه هایی با حساسیت کمتر یا جایی که قطعی کوتاه مدت مشکل ساز نیست، تابلوی Fixed می تواند انتخابی مقرون به صرفه و ساده باشد.
سخن پایانی
انتخاب بین تابلوی Fixed و Withdrawable در پروژه های حساس، بیش از آنکه صرفاً یک تصمیم فنی باشد، یک انتخاب استراتژیک است که مستقیماً بر قابلیت اطمینان، بهره وری و هزینه های چرخه عمر سیستم تأثیر می گذارد. در محیط هایی که حتی چند ثانیه قطعی برق می تواند پیامدهای جدی به همراه داشته باشد، مانند بیمارستان ها، صنایع فرآیندی یا مراکز داده، تابلوی Withdrawable با طراحی ماژولار و امکان تعویض تجهیزات در حین کار، ارزش افزوده بالایی ایجاد می کند.
از سوی دیگر، در پروژه هایی که اولویت اصلی کاهش هزینه اولیه است و قطعی کوتاه مدت مشکلی ایجاد نمی کند، تابلوی Fixed همچنان یک گزینه قابل اعتماد، ساده و اقتصادی به شمار می رود. در نهایت، تصمیم گیری باید بر پایه ارزیابی دقیق نیازمندی های عملیاتی، سطح حساسیت سیستم، برنامه نگهداری و بودجه انجام شود. تجربه نشان داده که انتخاب صحیح در این مرحله می تواند ده ها برابر ارزش خود را در طول عمر پروژه بازگرداند و از بروز خسارات غیرقابل جبران جلوگیری کند.
سوالات متداول مقایسه عملکرد تابلوی Fixed با Withdrawable در پروژه های حساس
- آیا می توان تابلو Fixed را به Withdrawable ارتقاء داد؟
در بیشتر موارد این کار از نظر فنی و اقتصادی به صرفه نیست، زیرا ساختار مکانیکی و الکتریکی آن ها متفاوت است. - کدام نوع تابلو برای تعمیرات سریع تر مناسب است؟
تابلو Withdrawable به دلیل طراحی کشویی و ماژولار، زمان تعمیر و تعویض بسیار کوتاه تری دارد. - آیا تابلو Withdrawable ایمنی بیشتری دارد؟
بله، زیرا اپراتور می تواند تجهیزات را در حالت آزمایش یا ایزوله بدون تماس مستقیم با بخش های برقدار بررسی کند. - تفاوت اصلی از نظر هزینه چیست؟
تابلو Fixed ارزان تر است، اما تابلو Withdrawable هزینه توقف سیستم را به حداقل می رساند.
