تابلو برق یکی از اجزای حیاتی در سیستم های برقی صنعتی، ساختمانی و تجاری است که نقش اساسی در کنترل، توزیع و حفاظت از تجهیزات برقی ایفا می کند. کیفیت طراحی و ساخت تابلو برق ارتباط مستقیم با عملکرد صحیح و ایمن سیستم های برقی دارد. مراحل ساخت تابلو برق در کارخانه باید طبق استانداردهای مهندسی و با رعایت اصول ایمنی، دقت بالا و استفاده از تجهیزات باکیفیت انجام گیرد. در این مقاله به صورت گام به گام با مراحل ساخت تابلو برق در کارخانه آشنا می‌شویم و تمام جزئیات مهم در فرآیند تولید آن را بررسی می کنیم.
گام های کلیدی در فرآیند ساخت تابلو برق حرفه ای
در فرآیند ساخت تابلو برق، چند مرحله کلیدی وجود دارد که هر کدام نقش حیاتی در تضمین کیفیت و عملکرد نهایی دارند. ابتدا، طراحی و مهندسی تابلو برق انجام می شود، جایی که نقشه های فنی، ابعاد، نوع قطعات و سیستم های حفاظتی مشخص می گردد. پس از تایید طراحی، مرحله تهیه وسایل و قطعات آغاز می شود، جایی که تمامی اجزاء شامل رله ها، کنتاکتورها، فیوزها و سایر تجهیزات برقی بر اساس مشخصات فنی خریداری و انبار می شوند.
در مرحله مونتاژ، کارگران با رعایت استانداردها و بر اساس نقشه های طراحی، قطعات را روی صفحه بندی، داخل جعبه و یا بدنه نصب می کنند، و اتصالات برقی لازم را برقرار می کنند. در نهایت، تست و آزمایش های عملکردی بر روی تابلو انجام می شود تا اطمینان حاصل شود که تمامی سیستم ها به درستی کار می کنند، حفاظت ها فعال بوده و سطح کیفیت مطابق با استانداردهای صنعتی است.
این مراحل، پایه و اساس ساخت تابلو برق های مقاوم، مطمئن و کارآمد را تشکیل می دهند و نقش مهمی در تضمین ایمنی و بهره وری سیستم های برقی ایفا می کنند.
مرحله اول: دریافت نقشه و مشخصات فنی
اولین مرحله در فرآیند ساخت تابلو برق، دریافت نقشه ها و مشخصات فنی از سوی تیم طراحی یا مشتری است. این مرحله شامل موارد زیر است:
- نقشه تک خطی (Single Line Diagram)
- لیست تجهیزات موردنیاز
- استانداردها و کلاس حفاظتی مورد انتظار (IP)
- نوع تابلو برق (روکار، توکار، ایستاده، دیواری، فشار ضعیف یا فشار متوسط)
در این مرحله نیاز است کارشناسان فنی، نقشه ها را به‌دقت بررسی کرده و در صورت نیاز با مشتری جهت بهینه سازی و اصلاح نقشه ها هماهنگ شوند.
مرحله دوم: طراحی و برنامه ریزی تولید
پس از دریافت مشخصات، تیم طراحی در کارخانه اقدام به تهیه نقشه های CAD دقیق برای جانمایی تجهیزات، طراحی فیزیکی بدنه تابلو و مسیر سیم کشی ها می کند. این مرحله پایه گذار کیفیت تولید تابلو برق است و بر اساس آن، مراحل بعدی انجام می شود. خروجی این بخش شامل:
- نقشه مکانیکی برای ساخت بدنه تابلو
- لیست برش و خمکاری ورق ها
- نقشه چیدمان داخلی قطعات
- زمان بندی فرآیند تولید و مونتاژ
مرحله سوم: تهیه و برش ورق های فلزی
در این مرحله، ورق های فلزی (اغلب از جنس فولاد گالوانیزه یا استیل) تهیه شده و طبق نقشه های طراحی شده، توسط دستگاه های CNC، لیزر یا پانچ، برش داده می شوند. سپس قسمت هایی از ورق که نیاز به خم دارند، وارد دستگاه خم کن می شوند تا شکل اولیه بدنه تابلو ایجاد شود. برش دقیق و صحیح ورق ها اهمیت زیادی دارد زیرا هرگونه خطا در این بخش باعث انحراف در مراحل بعدی و کاهش کیفیت نهایی تابلو خواهد شد.

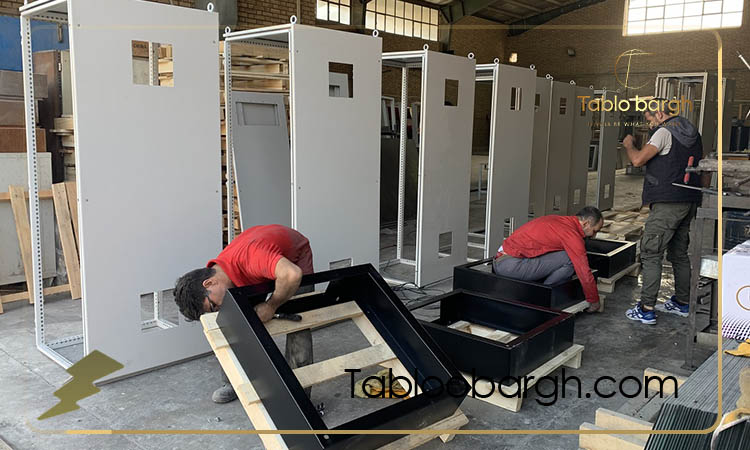

مرحله چهارم: جوشکاری و مونتاژ اسکلت فلزی
پس از برش و خمکاری، قطعات فلزی توسط تیم جوشکاری به یکدیگر متصل می شوند تا اسکلت اصلی تابلو برق شکل گیرد. این مرحله شامل:
- جوش دادن پایه ها، دیواره ها، درب و قاب تابلو
- صاف کاری و پرداخت سطح تابلو
- اطمینان از استحکام و تراز بودن تابلو
در برخی موارد که تابلو دارای چند محفظه یا سلول است، اسکلت هر قسمت به صورت مجزا ساخته می شود و در مرحله نهایی به هم متصل می شوند.
مرحله پنجم: سندبلاست، رنگ و پوشش بدنه تابلو
بدنه ساخته شده تابلو برای مقاومت در برابر خوردگی و رطوبت نیاز به رنگ آمیزی یا پوشش سطح دارد. مراحل آماده سازی به‌صورت زیر انجام می شود:
- سندبلاست یا چربی زدایی
برای پاک سازی سطح و آماده سازی برای رنگ - آستر زدن یا فسفاته کاری
جهت افزایش چسبندگی رنگ - رنگ آمیزی
با رنگ پودری الکترواستاتیک و پخت در کوره - خشک کاری و بازرسی کیفیت رنگ
رنگ آمیزی تابلو برق، علاوه بر زیبایی ظاهری، نقش مهمی در افزایش عمر مفید آن دارد.
مرحله ششم: نصب تجهیزات داخلی
در این مرحله، تجهیزات برقی مانند کلیدها، فیوزها، کنتاکتورها، رله ها، شینه ها و سایر اجزای الکتریکی طبق نقشه و استانداردهای مربوطه داخل تابلو نصب می شوند. مهم ترین نکات در این مرحله عبارت اند از:
- رعایت فاصله استاندارد بین قطعات
- نصب قطعات روی ریل های فلزی (DIN Rail)
- استفاده از تجهیزات ایمن و دارای تأییدیه
توجه به کیفیت اتصال، استحکام مکانیکی تجهیزات و مسیر عبور جریان ها بسیار مهم است و باید با دقت و طبق استاندارد انجام شود.
مرحله هفتم: سیم کشی و وایرینگ تابلو
پس از نصب تجهیزات، سیم کشی تابلو برق آغاز می شود. این مرحله یکی از حساس ترین بخش‌های مراحل ساخت تابلو برق در کارخانه است زیرا عملکرد صحیح تابلو به آن وابسته است. مراحل شامل:
- انتخاب سیم و کابل با سایز و نوع مناسب
- شماره گذاری سیم ها و کابل ها جهت سهولت در عیب یابی
- عبور سیم ها از داکت های پلاستیکی منظم
- رعایت مسیرهای ایزوله برای سیگنال های کنترلی و قدرت
استفاده از ترمینال های مناسب و عدم ایجاد فشار بیش ازحد به سیم ها در این مرحله اهمیت زیادی دارد.
مرحله هشتم: تست و بررسی نهایی
بعد از اتمام مونتاژ و سیم‌کشی، تابلو برق باید تحت تست های مختلف قرار گیرد تا از صحت عملکرد آن اطمینان حاصل شود. این تست ها شامل موارد زیر هستند:
- تست اتصال کوتاه و جریان نشتی
- تست عملکرد کلیدها و قطعات حفاظتی
- تست پیوستگی سیم ها
- بررسی علامت گذاری و برچسب گذاری
- تست عایقی و ولتاژ بالا
در صورت موفقیت در این تست ها، تابلو آماده تحویل به مشتری خواهد بود.
مرحله نهم: بسته بندی و حمل به محل نصب
تابلو برق پس از تأیید نهایی، بسته بندی می شود تا در هنگام حمل و نقل آسیبی به آن وارد نشود. بسته‌بندی شامل استفاده از فوم محافظ، کارتن یا نایلون های ضخیم است. سپس با هماهنگی مشتری، تابلو به محل نصب منتقل شده و توسط تیم فنی نصب نهایی انجام می گیرد.
مزایای رعایت اصول استاندارد در ساخت تابلو برق
- افزایش طول عمر تابلو و کاهش خرابی ها
- بهینه سازی مصرف انرژی و عملکرد پایدار
- کاهش خطرات برقی و افزایش ایمنی کاربران
- سهولت در نگهداری، تعمیرات و توسعه تابلو
- قابلیت اطمینان بیشتر در پروژه های صنعتی و ساختمانی
سخن پایانی
مراحل ساخت تابلو برق در کارخانه فرآیندی کاملاً فنی و حساس است که نیازمند دانش مهندسی، تجهیزات دقیق و رعایت استانداردهای جهانی می باشد. از طراحی اولیه تا رنگ آمیزی، مونتاژ تجهیزات و سیم کشی، هر مرحله باید با دقت و نظارت انجام گیرد تا تابلویی ایمن، بادوام و مطابق نیاز پروژه تولید شود. استفاده از تیم متخصص و کارخانه معتبر برای ساخت تابلو برق، تضمینی برای عملکرد موفق سیستم برق رسانی شما خواهد بود.
سوالات متداول مراحل ساخت تابلو برق در کارخانه
- ساخت تابلو برق چند روز زمان می برد؟
بسته به نوع تابلو (توزیع، کنترل، صنعتی) و حجم سفارش، از ۳ تا ۱۵ روز کاری متغیر است. - آیا می توان تابلو برق را سفارشی سازی کرد؟
بله، طراحی و ساخت تابلو برق می تواند بر اساس نیاز پروژه و ویژگی های اختصاصی انجام شود. - چه استانداردهایی در ساخت تابلو برق رعایت می شود؟
استانداردهای IEC، VDE، ISIRI و اصول ایمنی جهانی مانند IP و کلاس حفاظتی در طراحی و ساخت تابلوها مد نظر قرار می گیرند. - آیا تست عملکرد تابلو قبل از تحویل انجام می شود؟
بله، در کارخانه تست های فنی و ایمنی کامل روی تابلو انجام می گیرد. - مهم ترین اشتباه در ساخت تابلو برق چیست؟
بی توجهی به نقشه ها، استفاده از تجهیزات بی کیفیت و اجرای غیر اصولی سیم کشی می تواند منجر به خرابی های خطرناک شود.
