نحوه عملکرد تابلو برق چنج اور دیزل ژنراتور

در دنیای امروز که وابستگی صنایع، مراکز خدماتی و زیرساخت های حیاتی به برق به بالاترین سطح خود رسیده است، قطع ناگهانی انرژی الکتریکی می تواند پیامدهایی فراتر از یک توقف ساده به همراه داشته باشد. خاموشی برق در بسیاری از صنایع به معنای از کار افتادن خطوط تولید، آسیب به تجهیزات حساس، از دست رفتن داده ها و حتی به خطر افتادن جان انسان هاست.

در چنین شرایطی، دیزل ژنراتورها به عنوان منبع برق اضطراری نقش نجات بخش ایفا می کنند، اما وجود دیزل ژنراتور به تنهایی کافی نیست. آنچه تضمین می کند برق اضطراری در زمان مناسب و بدون دخالت انسانی وارد مدار شود، تابلو برق چنج اور است. نحوه عملکرد تابلو برق چنج اور دیزل ژنراتور یکی از موضوعات کلیدی در طراحی و بهره برداری سیستم های برق اضطراری محسوب می شود.

عملکرد تابلو برق چنج اور دیزل ژنراتور

این عملکرد را می توان به عنوان یک فرآیند مرحله به مرحله در نظر گرفت که با پایش مداوم برق شبکه آغاز می شود. تابلو چنج اور به صورت دائمی ولتاژ، فرکانس و سلامت برق ورودی را بررسی می کند. تا زمانی که برق شبکه در شرایط استاندارد قرار دارد، بار مصرف کننده از طریق همین منبع تغذیه می شود.

در لحظه ای که قطع برق یا افت شدید ولتاژ تشخیص داده می شود، تابلو برق چنج اور وارد فاز اضطراری می شود. در این مرحله، فرمان راه اندازی دیزل ژنراتور صادر می گردد. ژنراتور پس از روشن شدن، باید به سرعت به ولتاژ و فرکانس نامی برسد. تابلو چنج اور این شرایط را بررسی می کند و تنها زمانی که خروجی ژنراتور پایدار شد، انتقال بار انجام می شود. این دقت در انتقال باعث می شود تجهیزات مصرف کننده در معرض نوسانات مخرب قرار نگیرند.

پس از بازگشت برق شبکه، نحوه عملکرد تابلو برق چنج اور دیزل ژنراتور وارد مرحله معکوس می شود. تابلو ابتدا از پایداری برق اصلی اطمینان حاصل می کند و سپس بار را از ژنراتور به شبکه منتقل می نماید. در نهایت، ژنراتور با یک تأخیر زمانی مشخص خاموش می شود تا از شوک های حرارتی و مکانیکی جلوگیری شود. این توالی دقیق و حساب شده، قلب عملکرد تابلو برق چنج اور است و نشان می دهد که چرا طراحی و تنظیم صحیح این تابلو اهمیت حیاتی دارد.

تابلو برق چنچ اور چیست؟

برای درک دقیق نحوه عملکرد تابلو برق چنج اور دیزل ژنراتور، ابتدا باید به این پرسش پاسخ داد که تابلو برق چنچ اور چیست و چه نقشی در سیستم برق اضطراری ایفا می کند. تابلو برق چنج اور یا تابلو انتقال منبع، یک سیستم کنترلی و حفاظتی است که وظیفه آن جابه جایی ایمن و کنترل شده بین دو منبع برق، معمولاً برق شبکه و برق دیزل ژنراتور، می باشد. این تابلو به گونه ای طراحی می شود که از اتصال هم زمان دو منبع به یکدیگر جلوگیری کرده و مانع از بروز خطرات الکتریکی شود.

تابلو برق چنج اور در ساده ترین تعریف، مغز متفکر سیستم برق اضطراری است. زمانی که برق شبکه قطع می شود، این تابلو وضعیت ولتاژ و فرکانس را تشخیص داده و فرمان راه اندازی ژنراتور را صادر می کند. پس از رسیدن ژنراتور به شرایط پایدار، تابلو چنج اور بار مصرف کننده را به منبع اضطراری منتقل می کند. این فرآیند می تواند به صورت دستی یا کاملاً اتوماتیک انجام شود، اما در هر حالت، هدف اصلی حفظ تداوم برق رسانی و جلوگیری از وقفه های مخرب است.

نکته مهم در تعریف تابلو برق چنچ اور این است که این تابلو صرفاً یک کلید ساده نیست، بلکه مجموعه ای از تجهیزات کنترلی، حفاظتی و اندازه گیری را در خود جای داده است. این تجهیزات با هماهنگی کامل، شرایط شبکه و ژنراتور را بررسی می کنند تا انتقال منبع در امن ترین و پایدارترین حالت ممکن انجام شود. به همین دلیل، تابلو برق چنج اور دیزل ژنراتور به عنوان یکی از اجزای حیاتی در سیستم های برق اضطراری شناخته می شود.

مزایای تابلو برق چنج اور در صنعت

وقتی صحبت از مزایای تابلو برق چنج اور در صنعت می شود، باید این مزایا را در بستر نیازهای واقعی محیط های صنعتی بررسی کرد. صنایع مدرن به برق پایدار و بدون وقفه وابسته اند و کوچک ترین اختلال می تواند هزینه های سنگینی به همراه داشته باشد. یکی از مهم ترین مزایای تابلو برق چنج اور، تضمین تداوم تأمین انرژی در شرایط قطع برق است. این ویژگی به صنایع اجازه می دهد بدون نگرانی از خاموشی های ناگهانی، فعالیت خود را ادامه دهند.

مزیت مهم دیگر تابلو برق چنج اور در صنعت، کاهش وابستگی به نیروی انسانی در شرایط بحرانی است. در سیستم هایی که انتقال منبع به صورت دستی انجام می شود، زمان واکنش به قطع برق طولانی تر است و احتمال خطای انسانی نیز وجود دارد. در مقابل، تابلوهای چنج اور اتوماتیک با تشخیص سریع قطع برق، در کوتاه ترین زمان ممکن ژنراتور را وارد مدار می کنند. این سرعت عمل می تواند تفاوت میان یک توقف کوتاه و یک خسارت بزرگ باشد.

از منظر ایمنی نیز مزایای تابلو برق چنج اور قابل توجه است. این تابلوها به گونه ای طراحی شده اند که از برگشت برق ژنراتور به شبکه جلوگیری کنند؛ موضوعی که در صورت عدم کنترل، می تواند جان کارکنان شبکه برق را به خطر بیندازد و به تجهیزات آسیب جدی وارد کند. علاوه بر این، تابلو برق چنج اور با کنترل توالی صحیح قطع و وصل منابع، از شوک های الکتریکی و نوسانات مخرب جلوگیری می کند. مجموع این مزایا باعث شده است که استفاده از تابلو برق چنج اور در صنعت نه یک انتخاب لوکس، بلکه یک ضرورت فنی و ایمنی محسوب شود.

کاربرد های تابلو برق چنچ اور دیزل ژنراتور

کاربرد های تابلو برق چنچ اور دیزل ژنراتور بسیار گسترده تر از آن چیزی است که در نگاه اول به نظر می رسد. این تابلوها در هر مکانی که قطع برق می تواند اختلال جدی ایجاد کند، نقش کلیدی ایفا می کنند. در صنایع تولیدی، استفاده از تابلو برق چنج اور باعث می شود خطوط تولید در زمان قطعی برق از کار نیفتند و فرآیندهای حساس بدون وقفه ادامه پیدا کنند. این موضوع به ویژه در صنایعی که توقف ناگهانی می تواند به مواد اولیه یا محصولات نیمه ساخته آسیب بزند، اهمیت دوچندان دارد.

در مراکز درمانی و بیمارستان ها، کاربرد تابلو برق چنچ اور دیزل ژنراتور حیاتی است. قطع برق در این مراکز می تواند جان بیماران را به خطر بیندازد، به همین دلیل تابلوهای چنج اور با سرعت و دقت بالا طراحی می شوند تا برق اضطراری در کمترین زمان ممکن در دسترس تجهیزات پزشکی قرار گیرد. در این شرایط، حتی چند ثانیه تأخیر می تواند پیامدهای جبران ناپذیری به همراه داشته باشد.

کاربرد تابلو برق چنج اور به مراکز داده، ساختمان های اداری بزرگ، مراکز مخابراتی و زیرساخت های حیاتی نیز گسترش می یابد. در این محیط ها، حفظ برق پایدار برای عملکرد سیستم های اطلاعاتی و ارتباطی ضروری است. تابلو برق چنچ اور دیزل ژنراتور با مدیریت هوشمند انتقال منبع، تضمین می کند که سیستم ها حتی در شرایط بحرانی نیز بدون اختلال به کار خود ادامه دهند. این گستردگی کاربرد نشان می دهد که تابلو چنج اور یکی از پایه های اصلی سیستم های برق اضطراری مدرن است.

چند نوع تابلو برق چنج اور وجود دارد؟

پرسش «چند نوع تابلو برق چنج اور وجود دارد؟» معمولاً زمانی مطرح می شود که کارفرما یا طراح قصد انتخاب مناسب ترین گزینه برای یک پروژه خاص را دارد. تابلوهای برق چنج اور بر اساس نحوه عملکرد و سطح اتوماسیون به انواع مختلفی تقسیم می شوند و هر کدام برای شرایط خاصی مناسب هستند. شناخت این انواع به تصمیم گیری دقیق تر و بهینه تر کمک می کند.

تابلو بربق چنچ اور دستی

یکی از انواع رایج تابلو برق چنج اور، نوع دستی آن است که در آن انتقال منبع برق توسط اپراتور انجام می شود. این نوع تابلو معمولاً در پروژه های کوچک یا مکان هایی با حساسیت کمتر استفاده می شود.

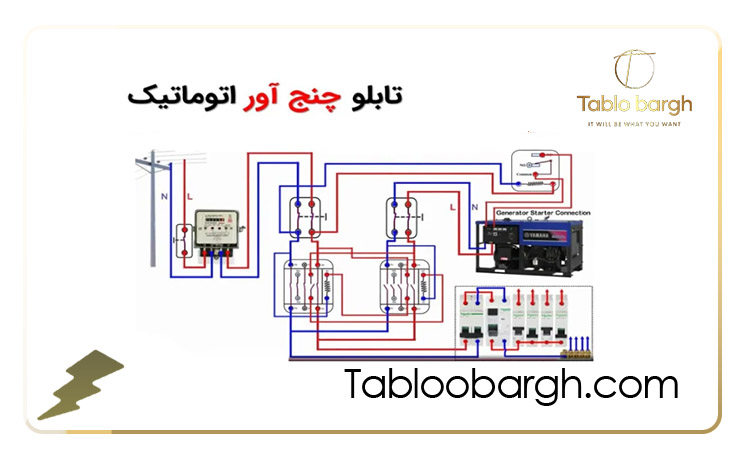

تابلو برق چنچ اور اتوماتیک

تابلو برق چنج اور اتوماتیک یا ATS قرار دارد که به صورت هوشمند و بدون دخالت انسان عمل می کند. این نوع تابلو با پایش مداوم برق شبکه، در صورت قطع یا افت ولتاژ، به طور خودکار ژنراتور را راه اندازی کرده و بار را منتقل می کند.

نوع دیگری از تابلو برق چنج اور، تابلوهای نیمه اتوماتیک هستند که ترکیبی از عملکرد دستی و خودکار را ارائه می دهند. این تابلوها معمولاً در پروژه هایی به کار می روند که نیاز به کنترل بیشتر اپراتور وجود دارد، اما همچنان سرعت واکنش اهمیت بالایی دارد. تفاوت میان این انواع در میزان اتوماسیون، هزینه، پیچیدگی و سطح ایمنی آن هاست. انتخاب میان آن ها باید بر اساس اهمیت بار، حساسیت مصرف کننده ها و شرایط بهره برداری انجام شود.

برای شفاف تر شدن تفاوت این انواع، جدول زیر یک مقایسه کلی ارائه می دهد:

سخن پایانی

تابلو برق چنج اور دیزل ژنراتور یکی از مهم ترین اجزای سیستم برق اضطراری به شمار می آید؛ سیستمی که نقش آن فراتر از یک جابه جایی ساده منبع برق است. نحوه عملکرد تابلو برق چنج اور دیزل ژنراتور به گونه ای طراحی شده است که تداوم انرژی، ایمنی تجهیزات و آرامش خاطر بهره برداران را تضمین کند. از صنایع تولیدی گرفته تا مراکز درمانی و زیرساخت های حیاتی، این تابلوها ستون فقرات برق پایدار در شرایط بحرانی محسوب می شوند.

سوالات متداول نحوه عملکرد تابلو برق چنج اور دیزل ژنراتور

1. آیا تابلو برق چنج اور همیشه به صورت اتوماتیک است؟
   خیر، تابلو برق چنج اور می تواند به صورت دستی، نیمه اتوماتیک یا کاملاً اتوماتیک طراحی شود و انتخاب آن به سطح حساسیت پروژه بستگی دارد.
2. چه مدت طول می کشد تا برق ژنراتور وارد مدار شود؟
   این زمان بسته به نوع ژنراتور و تنظیمات تابلو متفاوت است، اما معمولاً بین چند ثانیه تا کمتر از یک دقیقه طول می کشد.
3. آیا تابلو چنج اور از آسیب به شبکه برق جلوگیری می کند؟
   بله، یکی از وظایف اصلی تابلو برق چنج اور جلوگیری از اتصال هم زمان ژنراتور و شبکه و برگشت برق به شبکه است که از نظر ایمنی بسیار حیاتی است.
