تابلو برق صنعتی به عنوان قلب سیستم توزیع و کنترل انرژی در کارخانه ها، خطوط تولید، و مراکز صنعتی شناخته می شود. عملکرد پایدار تجهیزات الکتریکی داخل تابلو برق صنعتی ارتباط مستقیم با شرایط محیطی داخل آن دارد و یکی از مهم ترین عوامل مؤثر، دما یا همان حرارت داخلی است. افزایش دمای داخلی می تواند عمر مفید تجهیزات را کاهش دهد، باعث خطاهای عملکردی شود، و حتی خطر آتش سوزی را به همراه داشته باشد. بنابراین، طراحی داخلی تابلو برق صنعتی با رویکرد کاهش حرارت داخلی باید به گونه ای انجام شود که گرمای تولیدشده توسط قطعات الکتریکی و الکترونیکی به شکل بهینه دفع شود.
در سال های اخیر، با پیچیده تر شدن مدارهای کنترلی، افزایش تراکم قطعات، و استفاده از تجهیزات قدرت بالاتر، مسئله حرارت داخلی به یک چالش جدی تر تبدیل شده است. در نتیجه، طراحان ناچارند علاوه بر جنبه های الکتریکی، ملاحظات مکانیکی و حرارتی را نیز در طراحی تابلو برق صنعتی لحاظ کنند.
اصول طراحی داخلی با هدف مدیریت حرارت
طراحی داخلی تابلو برق صنعتی باید بر اساس یک رویکرد مهندسی دقیق انجام شود که در آن مسیر گردش هوا، چیدمان قطعات، جنس بدنه و محل نصب تجهیزات خنک کننده همگی به دقت بررسی و بهینه سازی شوند.
یکی از اصول اساسی، تفکیک نواحی تولید گرما از نواحی حساس به حرارت است. به عنوان مثال، درایوهای فرکانس متغیر یا منابع تغذیه که گرمای زیادی تولید می کنند، نباید در مجاورت مستقیم با ماژول های کنترلی حساس نصب شوند. همچنین باید جریان هوای طبیعی یا اجباری به گونه ای هدایت شود که گرما به سمت خروجی های تهویه هدایت گردد.
طراحی مسیر عبور کابل ها و شینه ها نیز بر کنترل دما تأثیر دارد. تراکم بیش از حد کابل ها در یک کانال می تواند جریان هوا را محدود و حرارت را محبوس کند. به همین دلیل، انتخاب مسیرهای کابل کشی باید به گونه ای باشد که امکان تهویه کافی حفظ شود.
برای اطلاع از قیمت تابلو برق صنعتی به صفحه مورد نظر سر بزنید.
استفاده از مواد و رنگ مناسب در بدنه تابلو

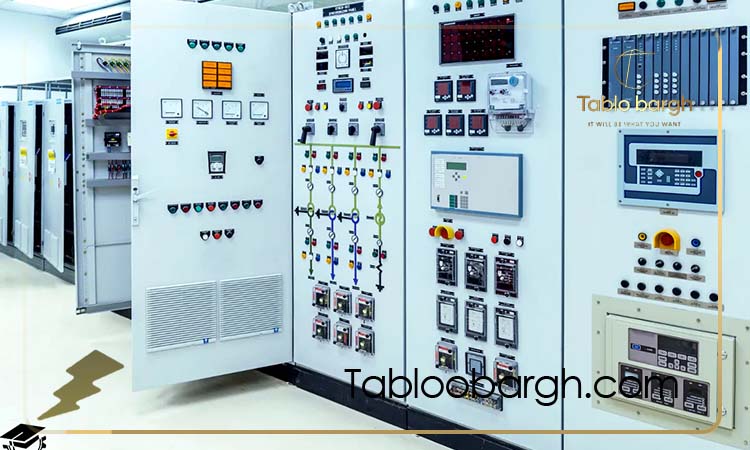

انتخاب جنس و رنگ بدنه تابلو برق صنعتی نیز بر تبادل حرارتی مؤثر است. استفاده از فولاد گالوانیزه یا آلومینیوم با پوشش رنگ پودری روشن می تواند جذب گرمای تابشی را کاهش دهد. در محیط های گرم یا در فضای باز، نصب سایبان یا استفاده از پوشش های بازتابنده نیز می تواند از گرم شدن بیش از حد بدنه جلوگیری کند.
برای مطالعه بیشتر» نقش باس بار در کاهش افت ولتاژ در تابلوهای فشار ضعیف
نقش سیستم های تهویه و خنک کاری
یکی از مؤثرترین روش ها برای کاهش حرارت داخلی، استفاده از سیستم های تهویه مناسب است. این سیستم ها می توانند شامل تهویه طبیعی (ورودی و خروجی هوا با دریچه های مناسب) یا تهویه اجباری (فن ها و هواکش های صنعتی) باشند.
در مواردی که گرمای تولیدی بسیار زیاد است یا تابلو در محیط های گرم قرار دارد، استفاده از کولرهای صنعتی مخصوص تابلو برق یا مبدل های حرارتی آبی/هوایی توصیه می شود.
انتخاب سیستم خنک کاری باید بر اساس محاسبه دقیق بار حرارتی و شرایط محیطی صورت گیرد. فن هایی با فیلتر غبار می توانند علاوه بر خنک کردن، مانع ورود ذرات به داخل تابلو شوند که این خود به افزایش عمر تجهیزات کمک می کند.
بهینه سازی چیدمان قطعات
چیدمان قطعات داخل تابلو برق صنعتی نه تنها بر عملکرد الکتریکی، بلکه بر توزیع حرارت نیز اثر مستقیم دارد. قرار دادن تجهیزات تولیدکننده گرما در قسمت های بالایی ممکن است باعث تجمع حرارت در بخش فوقانی و آسیب به قطعات حساس شود.
در طراحی بهینه، باید تجهیزات پرحرارت در نزدیکی مسیرهای خروج هوا نصب شوند و تجهیزات حساس در بخش هایی با دمای کنترل شده تر قرار گیرند.
شناخت منابع اصلی حرارت در تابلو برق صنعتی
برای طراحی مؤثر، ابتدا باید منبع تولید گرما را شناخت. در یک تابلو برق صنعتی، چند عامل اصلی باعث افزایش دما می شوند. مهم ترین آن ها تلفات توان در کنتاکتورها، کلیدهای اتوماتیک، ترانسفورماتورها، درایوها و تجهیزات الکترونیکی است. این تلفات به صورت گرما در محفظه تابلو آزاد می شود. علاوه بر این، تابش مستقیم نور خورشید یا قرارگیری تابلو در محیط های گرم صنعتی می تواند به گرمایش ناخواسته منجر شود.
شناخت دقیق پروفایل حرارتی تابلو و محاسبه بار حرارتی تولیدشده توسط هر قطعه، امکان انتخاب بهترین راهکار برای کاهش دمای داخلی را فراهم می کند. در این مرحله، استفاده از نرم افزارهای شبیه سازی حرارتی می تواند به پیش بینی نقاط داغ (Hot Spots) و بهینه سازی چیدمان کمک کند.
مانیتورینگ و مدیریت دمای داخلی
پیشرفت فناوری امکان پایش مداوم دمای داخل تابلو برق صنعتی را فراهم کرده است. نصب حسگرهای دما در نقاط کلیدی و اتصال آن ها به سیستم کنترل مرکزی یا PLC این قابلیت را ایجاد می کند که در صورت افزایش غیرمجاز دما، اقدامات اصلاحی به صورت خودکار انجام شود. این اقدامات می تواند شامل افزایش سرعت فن ها، روشن کردن سیستم های خنک کننده کمکی یا حتی خاموش کردن بخش هایی از بار باشد تا از آسیب جدی جلوگیری شود.
استانداردها و الزامات بین المللی
طراحی تابلو برق صنعتی باید با رعایت استانداردهای بین المللی نظیر IEC 61439 یا UL508A انجام شود. این استانداردها محدوده مجاز دما، الزامات تهویه و فواصل ایمنی را مشخص می کنند. رعایت این الزامات نه تنها عملکرد مطمئن را تضمین می کند، بلکه از نظر حقوقی و بیمه ای نیز اهمیت بالایی دارد.
آینده طراحی تابلو برق صنعتی با تأکید بر کاهش حرارت
با افزایش هوشمندسازی صنعت و تراکم بیشتر تجهیزات در فضای محدود، مدیریت حرارت به یک اولویت استراتژیک در طراحی تابلو برق صنعتی تبدیل خواهد شد. پیش بینی می شود در آینده استفاده از سیستم های خنک کاری هوشمند که بر اساس الگوریتم های یادگیری ماشین کار می کنند، رواج بیشتری پیدا کند.
این سیستم ها می توانند الگوی تولید حرارت را پیش بینی کرده و پیش از رسیدن به شرایط بحرانی، اقدامات لازم را انجام دهند.
سخن پایانی
طراحی داخلی تابلو برق صنعتی با هدف کاهش حرارت داخلی، امروزه به یک ضرورت جدی در صنایع تبدیل شده است. با افزایش تراکم تجهیزات و پیچیدگی مدارها، کنترل حرارت نه تنها برای تضمین عملکرد پایدار، بلکه برای افزایش طول عمر و کاهش هزینه های نگهداری اهمیت بالایی دارد. رویکردهای نوین طراحی بر این اصل استوارند که پیشگیری بهتر از درمان است؛ به این معنا که با چیدمان مهندسی شده، انتخاب صحیح مواد، تهویه مناسب، و استفاده از فناوری های مانیتورینگ هوشمند می توان از ایجاد نقاط داغ جلوگیری کرد و تابلو را در شرایط دمایی ایده آل نگه داشت.
اگرچه سرمایه گذاری اولیه برای پیاده سازی راهکارهای پیشرفته ممکن است هزینه بر به نظر برسد، اما تجربه عملی در صنایع نشان داده است که این هزینه در بلندمدت با کاهش توقف های ناخواسته، افزایش عمر تجهیزات و بهبود بهره وری جبران خواهد شد. آینده طراحی تابلو برق صنعتی، به ویژه در عصر دیجیتال و هوشمندسازی، به سمت راهکارهایی پیش می رود که نه تنها به کنترل حرارت می پردازند، بلکه این فرآیند را به صورت پیش بینی گرانه و خودکار انجام می دهند. در این مسیر، ترکیب دانش مهندسی برق، مکانیک و علوم حرارت شناسی، کلید دستیابی به طراحی های بهینه و پایدار خواهد بود.
سوالات متداول طراحی داخلی تابلو برق صنعتی با رویکرد کاهش حرارت داخلی
- چرا کاهش حرارت داخلی تابلو برق صنعتی اهمیت دارد؟
کاهش حرارت باعث افزایش طول عمر تجهیزات، کاهش احتمال خرابی ناگهانی و بهبود عملکرد سیستم می شود. - بهترین روش خنک کردن تابلو برق صنعتی چیست؟
روش مناسب بستگی به بار حرارتی و شرایط محیطی دارد؛ برای موارد کم حرارت، تهویه طبیعی یا فن کافی است، اما برای شرایط سنگین، کولر صنعتی یا مبدل حرارتی توصیه می شود. - آیا چیدمان قطعات واقعاً بر دمای تابلو تأثیر می گذارد؟
بله، چیدمان بهینه می تواند مسیر جریان هوا را بهبود دهد و از تجمع حرارت در یک نقطه جلوگیری کند. - استفاده از سوئیچ ها و قطعات کم مصرف چه کمکی به کاهش حرارت می کند؟
قطعات کم مصرف تلفات حرارتی کمتری دارند و باعث کاهش کلی دمای داخلی می شوند. - آیا مانیتورینگ دما در تابلو برق صنعتی ضروری است؟
در پروژه های حساس یا محیط های گرم، مانیتورینگ دما برای پیشگیری از خرابی و واکنش سریع به افزایش حرارت توصیه می شود.
