تابلو برق فشار ضعیف یکی از مهم ترین اجزای زیرساخت های صنعتی و ساختمانی است که وظیفه ی اصلی آن، توزیع انرژی الکتریکی به صورت ایمن و پایدار می باشد. عملکرد صحیح تابلو برق وابستگی مستقیمی به سلامت اجزای داخلی آن از جمله کابل ها، کلیدها، شینه ها و تجهیزات حفاظتی دارد. در میان تمامی روش های پیشرفته تست عایقی در تابلو برق فشار ضعیف یکی از حساس ترین و کلیدی ترین فرآیندها به شمار می آید.
تست عایقی نه تنها امکان شناسایی نقاط ضعف و آسیب دیدگی عایق ها را فراهم می کند، بلکه از بروز خطراتی همچون اتصالی، آتش سوزی و خاموشی ناخواسته جلوگیری می نماید. در عصر حاضر که صنایع نیازمند پایداری حداکثری و حداقل قطعی برق هستند، استفاده از روش های پیشرفته تست عایقی دیگر یک انتخاب نیست، بلکه ضرورتی اجتناب ناپذیر به شمار می رود.
روش های تخصصی و کاربردی تست عایق
در ادامه به بررسی روش های تخصصی تست عایق تابلو برق فشار ضعیف می پردازیم:
تست پلاریزاسیون شاخص (PI Test) و کاربرد آن در تابلو برق
این تست، نسبت مقاومت عایقی اندازه گیری شده در دقیقه ی دهم به دقیقه ی اول را نشان می دهد. افزایش مقاومت در طول زمان، بیانگر جذب بار توسط دی الکتریک و سلامت آن است. در تابلو برق فشار ضعیف، این تست کمک می کند تا عایق های ضعیف شناسایی شوند.
تست دی الکتریک (Hi-Pot Test) برای بررسی استقامت الکتریکی
در این تست، ولتاژ بسیار بالاتر از سطح کاربری عایق (مثلاً ۲ تا ۳ برابر) به آن اعمال می شود. اگر عایق بتواند بدون شکست این ولتاژ را تحمل کند، به معنای استقامت کافی در شرایط واقعی خواهد بود.
تحلیل جذب دی الکتریک (Dielectric Absorption Test)
این روش به بررسی رفتار عایق در طول مدت زمانی خاص می پردازد. اگر مقاومت عایق با گذشت زمان افزایش یابد، نشان دهنده ی کیفیت بالای عایق است.
تست تخلیه جزئی (Partial Discharge) در تابلو برق فشار ضعیف
یکی از مدرن ترین روش ها، تست تخلیه جزئی است. در این روش، پالس های الکتریکی کوچک ناشی از نقص های ریز عایق شناسایی می شوند. این تست امکان پیش بینی خرابی های جدی پیش از وقوع را فراهم می سازد.

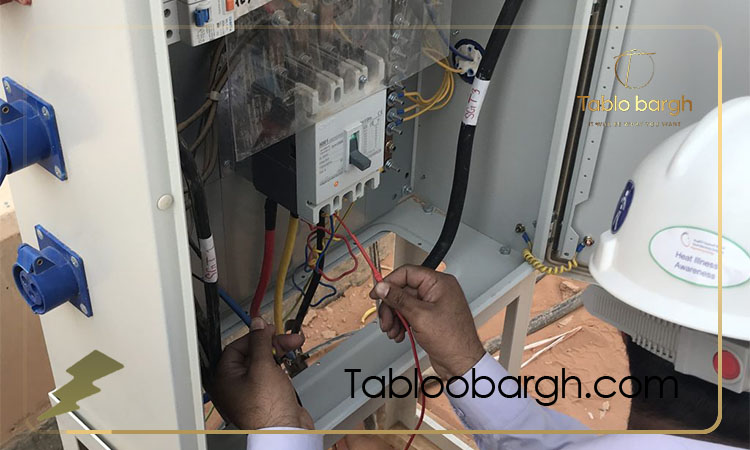

چرا تست عایقی برای تابلو برق ضروری است؟
عایق بندی کابل ها و تجهیزات داخلی تابلو برق، نقش حفاظتی در برابر عبور جریان ناخواسته دارد. با گذشت زمان و تحت تأثیر عوامل محیطی مانند رطوبت، دما، گردوغبار و استرس های الکتریکی، کیفیت این عایق ها افت پیدا می کند. در صورت عدم شناسایی به موقع، کوچک ترین آسیب می تواند منجر به شکست الکتریکی و بروز خطاهای جدی شود.
از مهم ترین دلایل ضرورت انجام تست عایقی در تابلو برق می توان به موارد زیر اشاره کرد:
- جلوگیری از بروز اتصال کوتاه و حوادث ناشی از آن.
- افزایش طول عمر تجهیزات و کاهش هزینه های نگهداری.
- شناسایی زودهنگام ضعف های پنهان عایق ها قبل از خرابی کامل.
- تضمین ایمنی پرسنل و محیط کاری.
استانداردهای بین المللی مرتبط با تست عایق (IEC و VDE)
برای انجام تست عایقی، صرفاً تجربه یا ابزار کافی نیست؛ بلکه رعایت استانداردهای جهانی اهمیت فراوانی دارد. دو مرجع مهم در این حوزه عبارتند از:
- استاندارد IEC (International Electrotechnical Commission):
این سازمان مجموعه ای از الزامات و روش های تست را تعریف کرده که در سراسر دنیا مورد استفاده قرار می گیرد. IEC 60243 و IEC 60502 از جمله پرکاربردترین استانداردها برای تست های عایقی هستند. - استاندارد VDE (Verband der Elektrotechnik آلمان):
VDE مجموعه دستورالعمل هایی برای کیفیت و ایمنی تجهیزات الکتریکی ارائه می دهد که بخش مهمی از آن به تست های عایقی اختصاص یافته است.
رعایت این استانداردها نه تنها اعتبار تست را تضمین می کند، بلکه نتایج به دست آمده را قابل مقایسه و استناد در سطح بین المللی می سازد.
تفاوت تست های سنتی با تست های پیشرفته عایقی
در گذشته، تست های عایقی عمدتاً با ابزارهای ساده ای مانند اهم متر انجام می شد. این روش ها تنها قادر به ارائه یک عدد کلی از مقاومت عایق بودند و اطلاعات چندانی درباره ی رفتار دینامیکی عایق در شرایط مختلف ارائه نمی کردند.
اما امروزه با توسعه ی روش های پیشرفته تست عایقی، امکان تحلیل دقیق تر فراهم شده است. این روش ها نه تنها مقاومت عایق را در ولتاژهای مختلف بررسی می کنند، بلکه رفتار آن در طول زمان، میزان جذب دی الکتریک و حتی تخلیه های جزئی را نیز آشکار می سازند.
معرفی دستگاه های مدرن تست عایق (Insulation Tester & Megger)
ابزارهایی مانند میگر (Megger) یا Insulation Tester دستگاه های تخصصی برای تست مقاومت عایقی هستند. این دستگاه ها قابلیت تزریق ولتاژ DC تا چندین کیلوولت را دارند و می توانند مقاومت عایق را در گستره ی چندین مگااهم تا گیگااهم اندازه گیری کنند.
ویژگی های دستگاه های مدرن عبارتند از:
- قابلیت تست با ولتاژهای متنوع (۵۰۰ تا ۵۰۰۰ ولت DC).
- ذخیره سازی نتایج و ارائه گزارش دیجیتال.
- امکان اجرای تست های شاخص پلاریزاسیون (PI) و جذب دی الکتریک.
- اتصال به نرم افزارهای مانیتورینگ آنلاین.
روش تست مقاومت عایق با ولتاژ DC بالا
این روش یکی از پرکاربردترین تست های عایقی در تابلو برق فشار ضعیف است. در این تکنیک، دستگاه میگر ولتاژ DC مشخصی (معمولاً بین ۵۰۰ تا ۲۵۰۰ ولت) به دو سر عایق تزریق کرده و مقدار مقاومت بر حسب مگااهم اندازه گیری می شود.
عدد به دست آمده نشان دهنده ی کیفیت عایق است و اگر از حد استاندارد پایین تر باشد، به معنای وجود مشکل در سیستم عایق بندی است.
عوامل مؤثر بر نتایج تست عایق
- تأثیر رطوبت و دما بر مقاومت عایقی
شرایط محیطی نقش حیاتی در نتایج تست دارند. افزایش رطوبت یا دمای بالا می تواند مقاومت عایق را به شدت کاهش دهد.
- نقش کیفیت کابل ها و بوشینگ ها در تست عایق
استفاده از کابل های نامرغوب یا بوشینگ های بی کیفیت، نتایج تست را تحت تأثیر قرار داده و احتمال خرابی سیستم را افزایش می دهد.
- خطاهای رایج در انجام تست و نحوه جلوگیری از آنها
از جمله خطاهای رایج می توان به عدم تخلیه کامل بار عایق پس از تست، انتخاب نادرست ولتاژ تست و عدم توجه به شرایط محیطی اشاره کرد. آموزش اپراتور و استفاده از دستورالعمل های استاندارد، کلید پیشگیری از این خطاهاست.
تجهیزات و ابزارهای مورد نیاز
- دستگاه میگر (Megger) و انواع آن
میگرها در دو نوع دستی و دیجیتال تولید می شوند. نوع دیجیتال قابلیت اتصال به رایانه و ذخیره داده ها را دارد. - نرم افزارهای مانیتورینگ آنلاین تست عایقی
نرم افزارهایی وجود دارند که می توانند به صورت Real-Time وضعیت مقاومت عایق را ثبت و تحلیل کنند. - تجهیزات ایمنی مورد نیاز هنگام تست تابلو برق
پرسنل باید از دستکش های عایق، کفش های ایمنی دی الکتریک، شیلد محافظ و تجهیزات تخلیه بار استفاده کنند.
کاربرد تست های عایقی در صنایع مختلف
- تست عایق در تابلو برق های صنعتی کارخانه ها
در صنایع تولیدی، قطعی برق می تواند موجب توقف خط تولید شود. تست های عایقی پیشرفته جلوی این خسارات را می گیرند. - نقش تست عایقی در افزایش طول عمر تجهیزات نیروگاهی
در نیروگاه ها، هزینه تعویض تجهیزات بسیار بالاست؛ تست های پیشرفته عایقی موجب افزایش عمر عملیاتی تجهیزات می شوند. - اهمیت تست های دوره ای در صنایع نفت و گاز
در محیط های پرخطر مانند پالایشگاه ها، تست عایقی منظم یک الزام ایمنی محسوب می شود.
سخن پایانی
روش های پیشرفته تست عایقی در تابلو برق فشار ضعیف امروزه یکی از پایه های اصلی نگهداری پیشگیرانه محسوب می شوند. با اجرای این تست ها می توان از بروز حوادث الکتریکی، خاموشی های ناخواسته و هزینه های هنگفت تعمیراتی جلوگیری کرد.
هر سازمان صنعتی که به پایداری شبکه برق اهمیت می دهد، باید این تست ها را به صورت دوره ای و بر اساس استانداردهای جهانی انجام دهد.
سوالات متداول روش های پیشرفته تست عایقی در تابلو برق فشار ضعیف
- چه زمانی باید تست عایقی در تابلو برق فشار ضعیف انجام شود؟
بهتر است این تست ها به صورت دوره ای سالانه یا پس از هر تعمیر اساسی و تغییرات مهم در تابلو برق انجام شوند. - آیا تست عایقی می تواند موجب آسیب به تجهیزات شود؟
اگر ولتاژ تست به درستی انتخاب نشود یا زمان تست بیش از حد طولانی باشد، احتمال آسیب وجود دارد. به همین دلیل استفاده از اپراتور متخصص ضروری است. - بهترین روش تست عایقی برای تابلو برق فشار ضعیف کدام است؟
ترکیبی از تست مقاومت عایق با میگر، تست PI، و در شرایط خاص تست تخلیه جزئی می تواند بهترین پوشش حفاظتی را ارائه دهد.
