در دنیای امروز که وابستگی صنایع، سازمان ها و حتی ساختمان های مسکونی بزرگ به برق به شدت افزایش یافته است، قطع ناگهانی انرژی الکتریکی دیگر صرفاً یک ناراحتی ساده نیست، بلکه می تواند به توقف فرآیندهای حیاتی، آسیب دیدن تجهیزات حساس و ایجاد خسارات مالی و ایمنی گسترده منجر شود.
از مراکز درمانی و دیتاسنترها گرفته تا کارخانه ها، مراکز تجاری و ساختمان های هوشمند، همگی نیازمند سیستمی هستند که در زمان قطع برق، بدون وقفه و با اطمینان بالا، منبع تغذیه جایگزین را وارد مدار کند.
در این میان، تابلو برق ATS به عنوان یکی از مهم ترین اجزای سیستم برق اضطراری شناخته می شود که نقش کلیدی در تضمین تداوم برق رسانی ایفا می کند. تابلو برق ATS چگونه عمل می کند؟ این پرسش نه تنها برای مهندسان برق، بلکه برای کارفرمایان، مدیران پروژه و بهره برداران اهمیت زیادی دارد.
تابلو برق ATS چیست؟
تابلو برق ATS سیستمی است که وظیفه آن انتقال خودکار بار الکتریکی بین دو منبع تغذیه مستقل، معمولاً برق شبکه و منبع برق اضطراری مانند دیزل ژنراتور یا UPS، بدون نیاز به دخالت انسانی می باشد. تابلو برق ATS به گونه ای طراحی می شود که به صورت دائم پارامترهای برق ورودی را بررسی کند. این پارامترها شامل ولتاژ، فرکانس و در برخی موارد توالی فاز هستند.
زمانی که برق شبکه در وضعیت نرمال قرار دارد، بار مصرف کننده از طریق همین منبع تغذیه می شود و منبع اضطراری در حالت آماده به کار باقی می ماند. اما به محض آنکه اختلالی در برق اصلی تشخیص داده شود، تابلو برق ATS وارد عمل شده و فرآیند انتقال منبع را آغاز می کند.
آنچه تابلو برق ATS را از تابلوهای انتقال دستی یا نیمه اتوماتیک متمایز می کند، هوشمندی و سرعت واکنش آن است. این تابلوها نه تنها انتقال منبع را انجام می دهند، بلکه با منطق کنترلی دقیق، از اتصال هم زمان دو منبع به یکدیگر جلوگیری می کنند؛ موضوعی که از نظر ایمنی بسیار حیاتی است. به همین دلیل، تابلو برق ATS در پروژه هایی که قطع برق حتی برای چند ثانیه هم غیرقابل قبول است، به عنوان یک الزام فنی شناخته می شود.

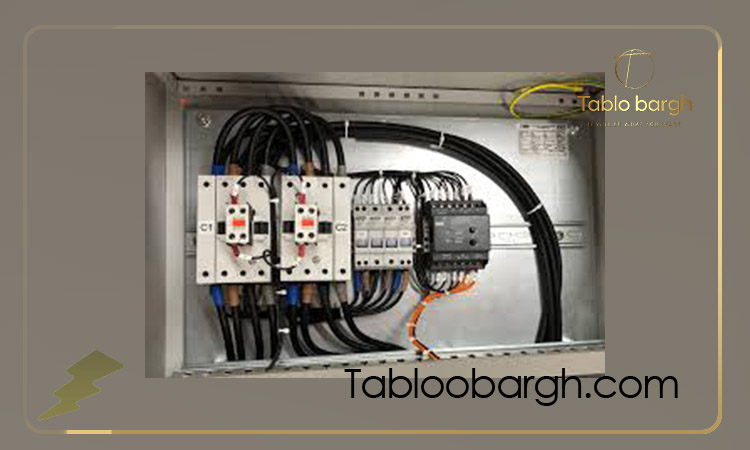

نحوه عملکرد تابلو برق ATS
برای درک عمیق تر اینکه تابلو برق ATS چگونه عمل می کند، باید فرآیند عملکرد آن را به صورت مرحله به مرحله و پیوسته بررسی کرد. عملکرد تابلو برق ATS از پایش مداوم برق اصلی آغاز می شود. این تابلو به طور دائمی وضعیت ولتاژ و فرکانس برق شبکه را رصد می کند و تا زمانی که این پارامترها در محدوده استاندارد قرار داشته باشند، هیچ گونه دخالتی در مدار انجام نمی دهد و بار همچنان از برق اصلی تغذیه می شود.
به محض وقوع قطعی برق یا افت شدید ولتاژ، تابلو برق ATS این اختلال را تشخیص می دهد. پس از تشخیص خطا، یک تأخیر زمانی کوتاه که معمولاً برای جلوگیری از واکنش به نوسانات لحظه ای در نظر گرفته می شود، اعمال می گردد. اگر پس از این تأخیر، برق اصلی همچنان نامناسب باشد، تابلو فرمان راه اندازی منبع برق اضطراری، مانند دیزل ژنراتور، را صادر می کند. ژنراتور پس از روشن شدن، باید به شرایط پایدار شامل ولتاژ و فرکانس نامی برسد.
در این مرحله، تابلو برق ATS خروجی ژنراتور را نیز پایش می کند. تنها زمانی که اطمینان حاصل شود برق اضطراری در وضعیت مناسب قرار دارد، انتقال بار انجام می شود.
این انتقال به گونه ای صورت می گیرد که ابتدا اتصال برق اصلی به بار قطع شده و سپس اتصال منبع اضطراری برقرار می گردد. این توالی دقیق، از هرگونه اتصال هم زمان دو منبع جلوگیری می کند و ایمنی سیستم را تضمین می نماید.
پس از بازگشت برق شبکه، نحوه عملکرد تابلو برق ATS وارد فاز بازگشت می شود. تابلو مجدداً برق اصلی را پایش می کند و در صورتی که پایداری آن تأیید شود، پس از یک زمان تأخیر مشخص، بار را از منبع اضطراری به برق شبکه منتقل می کند. سپس ژنراتور برای مدت کوتاهی بدون بار کار کرده و در نهایت خاموش می شود. این فرآیند باعث کاهش تنش های مکانیکی و حرارتی ژنراتور و افزایش عمر مفید آن می شود. این چرخه کامل نشان می دهد که تابلو برق ATS چگونه عمل می کند و چرا نقش آن در سیستم برق اضطراری تا این اندازه حیاتی است.
ویژگی های تابلو برق ATS
برای انتخاب و استفاده صحیح از این سیستم، آشنایی با ویژگی های تابلو برق ATS اهمیت ویژه ای دارد. یکی از اصلی ترین ویژگی های این تابلو، عملکرد کاملاً خودکار آن است. این ویژگی باعث می شود در زمان قطع برق، هیچ نیازی به حضور اپراتور یا انجام عملیات دستی نباشد و انتقال منبع در سریع ترین زمان ممکن انجام شود. این موضوع به ویژه در مراکزی که دسترسی سریع نیروی انسانی امکان پذیر نیست، اهمیت بالایی دارد.
ویژگی مهم دیگر تابلو برق ATS، دقت بالای آن در تشخیص شرایط برق است. این تابلوها معمولاً به سیستم های کنترلی مجهز هستند که می توانند پارامترهای مختلف برق را به صورت هم زمان بررسی کنند.
این دقت بالا باعث می شود انتقال منبع فقط در شرایط ضروری انجام شود و از استهلاک بی مورد تجهیزات جلوگیری گردد. علاوه بر این، قابلیت تنظیم زمان های تأخیر برای قطع و وصل، یکی از ویژگی های مهمی است که انعطاف پذیری سیستم را افزایش می دهد.
امنیت تابلو برق ATS
از نظر ایمنی نیز ویژگی های تابلو برق ATS قابل توجه هستند. این تابلوها به گونه ای طراحی می شوند که امکان برگشت برق ژنراتور به شبکه وجود نداشته باشد. این موضوع نه تنها از آسیب دیدن تجهیزات جلوگیری می کند، بلکه جان کارکنان شبکه برق را نیز حفظ می نماید.
همچنین استفاده از تجهیزات حفاظتی داخلی، مانند حفاظت در برابر اضافه جریان و نوسانات ولتاژ، باعث می شود تابلو برق ATS به یک سیستم مطمئن و قابل اعتماد تبدیل شود. مجموعه این ویژگی ها نشان می دهد که چرا ATS به عنوان یکی از پیشرفته ترین راهکارهای انتقال منبع در سیستم های برق اضطراری شناخته می شود.
کاربرد تابلو برق ATS
کاربرد تابلو برق ATS در هر مکانی است که تداوم برق رسانی اهمیت حیاتی دارد.
تابلو برق ATS در مراکز درمانی
در مراکز درمانی مانند بیمارستان ها، قطع برق حتی برای چند ثانیه می تواند جان بیماران را به خطر بیندازد. در چنین محیط هایی، تابلو برق ATS تضمین می کند که در صورت قطع برق شبکه، تجهیزات پزشکی بدون وقفه از منبع اضطراری تغذیه شوند.
تابلو برق ATS در سنایه تولیدی و کارخانه ها
کاربرد تابلو برق ATS به حفظ پایداری خطوط تولید کمک می کند. بسیاری از فرآیندهای صنعتی تحمل خاموشی ناگهانی را ندارند و توقف آن ها می تواند باعث خسارت های سنگین مالی شود. استفاده از ATS در این محیط ها باعث می شود انتقال به برق اضطراری به صورت سریع و ایمن انجام شود و فرآیند تولید ادامه یابد.
این موضوع به ویژه در صنایعی که تجهیزات حساس و گران قیمت دارند، اهمیت بیشتری پیدا می کند. کاربرد تابلو برق ATS در مراکز داده، ساختمان های اداری بزرگ، مراکز مخابراتی و زیرساخت های شهری نیز بسیار گسترده است. در این مراکز، پایداری برق برای حفظ اطلاعات، ارتباطات و خدمات عمومی ضروری است. تابلو برق ATS با مدیریت هوشمند انتقال منبع، نقش ستون فقرات سیستم برق اضطراری را ایفا می کند.
سخن پایانی
تابلو برق ATS یکی از مهم ترین اجزای سیستم های برق اضطراری مدرن به شمار می آید؛ سیستمی که وظیفه آن فراتر از یک جابه جایی ساده منبع برق است. این تابلو با ترکیبی از پایش هوشمند، تصمیم گیری دقیق و انتقال ایمن، نقش کلیدی در حفظ تداوم انرژی الکتریکی ایفا می کند. از بیمارستان ها و مراکز داده گرفته تا صنایع و زیرساخت های شهری، ATS تضمین کننده آرامش خاطر بهره برداران در زمان بحران است.
سوالات متداول تابلو برق ATS چگونه عمل می کند؟
- تابلو برق ATS چه تفاوتی با تابلو چنج اور معمولی دارد؟
تابلو برق ATS به صورت کاملاً خودکار عمل می کند و نیازی به دخالت اپراتور ندارد، در حالی که تابلوهای چنج اور معمولی ممکن است دستی یا نیمه اتوماتیک باشند و سرعت و ایمنی کمتری داشته باشند. - آیا تابلو برق ATS فقط با دیزل ژنراتور استفاده می شود؟
خیر، تابلو برق ATS می تواند با منابع برق اضطراری مختلفی مانند دیزل ژنراتور، UPS یا حتی دو ورودی مستقل از شبکه برق مورد استفاده قرار گیرد. - آیا استفاده از تابلو برق ATS هزینه بر است؟
اگرچه هزینه اولیه نصب تابلو برق ATS ممکن است بیشتر باشد، اما در بلندمدت با جلوگیری از خسارات ناشی از قطع برق، توقف فعالیت و آسیب به تجهیزات، این هزینه کاملاً توجیه پذیر خواهد بود.
