تابلو برق به عنوان قلب تپنده ی سیستم های الکتریکی در ساختمان ها، صنایع و مراکز تولیدی شناخته می شود. عملکرد ایمن و مداوم تجهیزات برقی تا حد زیادی به طراحی، کیفیت ساخت و نگهداری صحیح تابلو برق وابسته است. اما یکی از چالش های اصلی در کارکرد این تجهیزات، دو پدیده ی مهم اضافه بار (Overload) و اتصال کوتاه (Short Circuit) است که در صورت بی توجهی می تواند منجر به خسارات سنگین مالی، آسیب به تجهیزات و حتی خطرات جانی شود.
درک درست تأثیر اضافه بار و اتصال کوتاه بر تابلو برق برای مهندسان برق، پیمانکاران و مدیران تأسیسات ضروری است تا بتوانند از بروز خرابی ها جلوگیری کرده و ایمنی سیستم را تضمین کنند.

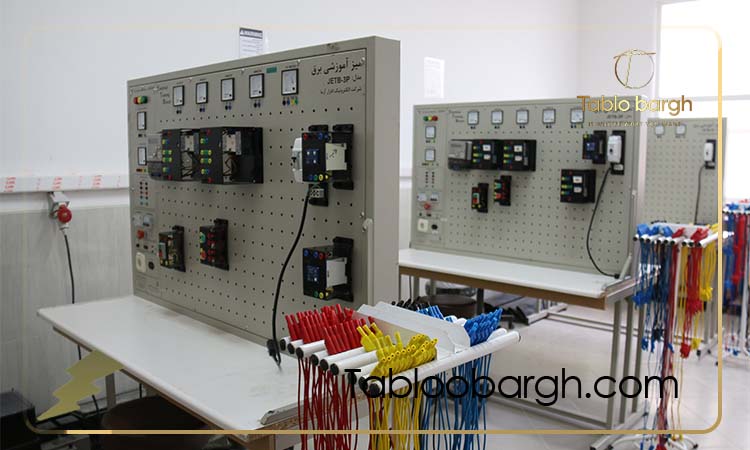

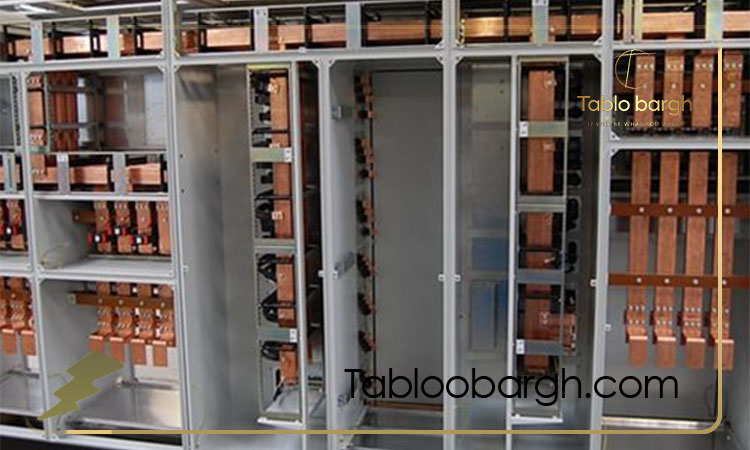

اضافه بار چیست و چگونه بر تابلو برق تأثیر می گذارد؟
اضافه بار حالتی است که در آن جریان عبوری از مدار بیش از مقدار مجاز طراحی شده باشد. این پدیده معمولاً به دلیل مصرف هم زمان چند وسیله ی پرمصرف یا نقص در تجهیزات رخ می دهد. زمانی که جریان بیش از حد مجاز از سیم کشی و اجزای تابلو عبور کند، گرما افزایش می یابد و در صورت تداوم، ممکن است به سوختن کابل ها، ذوب شدن اتصالات یا خرابی کلیدهای حفاظتی منجر شود.
عوامل اصلی ایجاد اضافه بار در تابلو برق
- استفاده ی هم زمان از چند مصرف کننده ی سنگین بر روی یک مدار.
- ضعف در طراحی تابلو برق و انتخاب نادرست مقطع کابل ها.
- نقص در عملکرد تجهیزات حفاظتی مانند فیوز یا کلید اتوماتیک.
- افزایش دمای محیط که باعث کاهش ظرفیت جریان دهی کابل ها می شود.
افزایش دما یکی از مهم ترین اثرات اضافه بار است، چرا که هرچه دمای هادی بالاتر رود، مقاومت الکتریکی نیز افزایش یافته و این چرخه منجر به داغ شدن بیش ازحد سیستم می شود.
پیامدهای فنی و اقتصادی اضافه بار در تابلو برق
وقتی اضافه بار ادامه پیدا کند، تأثیر آن صرفاً به گرمایش ختم نمی شود. در درازمدت، این پدیده می تواند باعث فرسودگی عایق کابل ها، تغییر مشخصات کلیدها، افت ولتاژ و حتی آتش سوزی شود.
| پیامد | توضیح فنی | نتیجه ی نهایی |
| گرم شدن بیش از حد کابل ها | افزایش مقاومت و دمای سطحی | خطر آتش سوزی |
| کاهش عمر کلیدها و فیوزها | تماس مداوم در دمای بالا | افزایش هزینه نگهداری |
| افت ولتاژ در مدار | افزایش جریان های بی نظم | کاهش راندمان تجهیزات |
| آسیب به تجهیزات حساس | افزایش ناگهانی جریان در لحظات بحرانی | خرابی تجهیزات کنترل و PLC |
از منظر اقتصادی، این مشکلات منجر به افزایش هزینه های تعمیرات، توقف تولید در خطوط صنعتی و خسارت به تجهیزات گران قیمت می شود.
اتصال کوتاه چیست و چرا خطرناک تر از اضافه بار است؟
برخلاف اضافه بار که در طول زمان ایجاد می شود، اتصال کوتاه پدیده ای آنی و شدید است. اتصال کوتاه زمانی رخ می دهد که دو نقطه ی دارای اختلاف پتانسیل زیاد (مثلاً فاز و نول یا فاز و زمین) به طور مستقیم به هم متصل شوند. در این حالت، مقاومت مدار تقریباً صفر می شود و جریان بسیار زیادی از مسیر عبور می کند.
در کمتر از چند میلی ثانیه، جریان اتصال کوتاه ممکن است به چندین برابر جریان نامی برسد. این انرژی عظیم حرارتی و مکانیکی می تواند اجزای تابلو برق را نابود کند.
علل بروز اتصال کوتاه در تابلو برق
اتصال کوتاه می تواند به دلایل مختلفی ایجاد شود. از خطای انسانی گرفته تا فرسودگی تجهیزات یا شرایط محیطی. در ادامه به مهم ترین علل آن اشاره می کنیم:
- خرابی یا ذوب شدن عایق کابل ها بر اثر گرما یا رطوبت.
- اتصال نادرست سیم ها یا ترمینال ها در زمان نصب.
- ورود اجسام فلزی کوچک یا حشرات به داخل تابلو برق.
- فرسودگی کلیدها و کنتاکتورها به مرور زمان.
- نفوذ رطوبت یا گرد و غبار در محیط های صنعتی و مرطوب.
هر یک از این عوامل، در صورت عدم رسیدگی، می تواند جرقه ای کوچک اما ویرانگر ایجاد کند که نه تنها تابلو، بلکه کل سیستم را از کار بیندازد.
تأثیر اضافه بار و اتصال کوتاه بر تابلو برق از منظر طراحی و ایمنی
در هنگام طراحی تابلو برق، مهندسان باید پیش بینی کنند که اگر هر یک از این دو پدیده رخ دهد، سیستم بتواند به صورت خودکار از خود محافظت کند. این موضوع به انتخاب درست کلیدهای حفاظتی، سیم کشی مناسب و طراحی مسیر جریان برمی گردد.
نقش کلیدهای حفاظتی
کلیدهای اتوماتیک (MCCB، MCB و RCCB) به گونه ای طراحی شده اند که در صورت عبور جریان بیش از حد مجاز یا بروز اتصال کوتاه، مدار را در کسری از ثانیه قطع کنند. انتخاب نادرست نوع یا ظرفیت این کلیدها یکی از رایج ترین اشتباهات در طراحی تابلو برق است.
طراحی مسیر جریان
در تابلو برق صنعتی، مسیر عبور جریان باید به نحوی طراحی شود که در صورت وقوع خطا، مسیر برگشت جریان اتصال کوتاه کوتاه ترین و امن ترین مسیر باشد تا آسیب کمتری وارد شود.
تفاوت تأثیر اضافه بار و اتصال کوتاه بر اجزای تابلو برق
گرچه هر دو پدیده خطرناک هستند، اما نوع آسیبی که به تابلو برق وارد می کنند متفاوت است.
| نوع خطا | ماهیت | زمان وقوع | نوع آسیب | روش حفاظت |
| اضافه بار | تدریجی | کند | گرمایی، فرسودگی، ذوب شدن | فیوز حرارتی، کلید حرارتی |
| اتصال کوتاه | ناگهانی | آنی | انفجار، جرقه، سوختن تجهیزات | فیوز یا کلید مغناطیسی سریع |
در نتیجه، سیستم حفاظتی تابلو برق باید قادر باشد هر دو نوع خطا را تشخیص داده و در زمان مناسب اقدام به قطع مدار کند.
روش های پیشگیری از اضافه بار و اتصال کوتاه در تابلو برق
یکی از مهم ترین مباحث در بهره برداری از تابلو برق، پیشگیری از بروز خطاهاست. اقدامات زیر می تواند نقش کلیدی در افزایش ایمنی ایفا کند:
طراحی اصولی بر اساس جریان نامی تجهیزات.
- استفاده از کابل ها با سطح مقطع مناسب.
- نصب کلیدهای حفاظتی دقیق با تنظیمات مناسب.
- بازرسی دوره ای تابلو برق و تست حرارتی.
- استفاده از تابلو برق های دارای IP بالا در محیط های مرطوب.
- اتصال زمین مناسب (ارتینگ) برای تخلیه جریان های نشتی.
تأثیر اضافه بار و اتصال کوتاه بر عمر مفید تابلو برق
یکی از موضوعات کمتر مورد توجه در پروژه ها، عمر مفید تابلو برق است. هر بار که سیستم دچار اضافه بار یا اتصال کوتاه می شود—even اگر منجر به خاموشی کامل نشود—به اجزای داخلی تابلو آسیب وارد می گردد.
گرمای ناشی از جریان های بیش از حد باعث انبساط و انقباض مکرر فلزات می شود که در بلندمدت موجب شل شدن اتصالات، تغییر مقاومت تماس ها و افت راندمان کلی تابلو برق خواهد شد. در حالی که اتصال کوتاه حتی در یک بار وقوع، می تواند باعث سوختن کامل شینه ها و تجهیزات داخلی شود.
استانداردهای بین المللی مرتبط با حفاظت در برابر اضافه بار و اتصال کوتاه
در طراحی و ساخت تابلو برق، رعایت استانداردهای بین المللی نقش تعیین کننده ای دارد. برخی از مهم ترین استانداردها عبارت اند از:
- IEC 61439: استاندارد کلی تابلو برق های فشار ضعیف.
- IEC 60947: مشخصات کلیدهای اتوماتیک و حفاظت مدار.
- IEC 60269: استاندارد مربوط به فیوزها و تجهیزات حفاظتی.
- NFPA 70 (NEC): مقررات الکتریکی ملی آمریکا.
رعایت این استانداردها باعث می شود تابلو برق بتواند در شرایط بحرانی ناشی از اضافه بار یا اتصال کوتاه، از خود واکنش مناسبی نشان دهد.
نقش تابلو برق های هوشمند در کنترل اضافه بار و اتصال کوتاه
پیشرفت فناوری باعث شده تابلو برق های جدید به سیستم های هوشمند مجهز شوند که به صورت لحظه ای میزان جریان، دما و وضعیت بار را پایش می کنند. در صورت تشخیص اضافه بار یا جریان غیرعادی، این تابلوها قادرند به صورت خودکار مدار را قطع کرده یا هشدار ارسال کنند.
چنین سیستم هایی به ویژه در صنایع حساس مانند پتروشیمی، بیمارستان ها و مراکز داده کاربرد حیاتی دارند.
سخن پایانی
در این مقاله، به صورت جامع به بررسی تأثیر اضافه بار و اتصال کوتاه بر تابلو برق پرداختیم و نشان دادیم که هر دو پدیده، اگرچه از نظر ماهیت متفاوت اند، اما هردو می توانند باعث خرابی و از کار افتادن تابلو برق شوند.
پیشگیری از این مشکلات تنها با طراحی اصولی، استفاده از تجهیزات استاندارد، و اجرای صحیح سیستم حفاظتی ممکن است.
گروه صنعتی تابلو برق با تکیه بر تجربه ی چندین ساله در طراحی و ساخت تابلو برق های صنعتی و ساختمانی، می تواند بهترین راهکارها را برای افزایش ایمنی و بهره وری پروژه های شما ارائه دهد
سوالات متداول تأثیر اضافه بار و اتصال کوتاه بر تابلو برق
- آیا اضافه بار باعث آتش سوزی تابلو برق می شود؟
بله. در صورت ادامه دار بودن اضافه بار، گرمای تولیدشده در سیم ها و تجهیزات می تواند به نقطه ای برسد که عایق کابل ها ذوب شده و منجر به آتش سوزی شود. - تفاوت فیوز و کلید اتوماتیک در برابر اتصال کوتاه چیست؟
فیوز تنها یک بار عمل کرده و پس از آن باید تعویض شود، اما کلید اتوماتیک پس از رفع خطا قابل استفاده مجدد است و معمولاً دقت بیشتری در قطع جریان دارد. - چگونه می توان از وقوع اتصال کوتاه در تابلو برق جلوگیری کرد؟
با اجرای صحیح سیم کشی، رعایت استانداردهای طراحی، انتخاب تجهیزات مرغوب و انجام سرویس های دوره ای می توان احتمال بروز اتصال کوتاه را به حداقل رساند.
