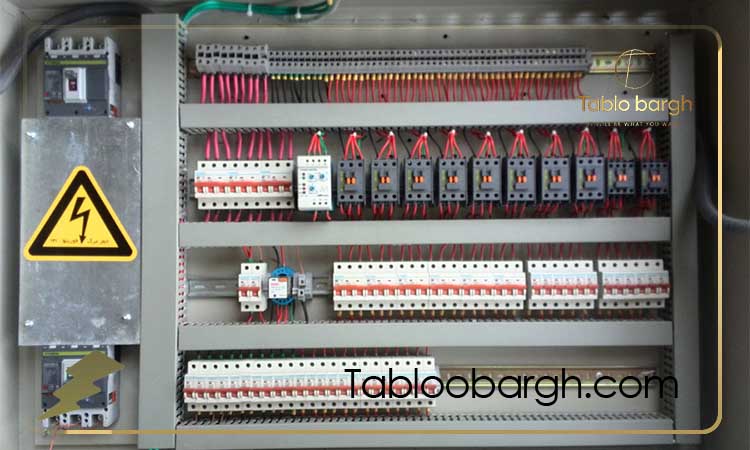

در این مقاله به بررسی کامل بهینه سازی تابلو با استفاده از ریل مونتاژ چند لایه می پردازیم و مزایا، روش اجرا، نکات طراحی و الزامات ایمنی آن را با زبانی ساده اما تخصصی بررسی می کنیم.
در دنیای صنعت و برق، تابلو برق صنعتی به عنوان قلب سیستم کنترل و توزیع شناخته می شوند. با افزایش پیچیدگی سیستم های الکترونیکی، تراکم قطعات داخل تابلو های برق روز به روز بیشتر می شود. از سوی دیگر، محدودیت فضا، الزامات ایمنی، نیاز به سیم کشی منظم و در عین حال افزایش سرعت دسترسی به تجهیزات، باعث شده مهندسان به دنبال راهکارهای نوین برای بهینه سازی فضای داخلی تابلو باشند.
در این میان، ریل های مونتاژ چند لایه به عنوان یکی از هوشمندانه ترین و کاربردی ترین راه حل ها، توجه زیادی را به خود جلب کرده اند. این ریل ها، با استفاده از طراحی عمودی یا طبقاتی، امکان نصب تجهیزات در چند سطح مختلف را فراهم کرده و فضای افقی را آزاد نگه می دارند.
بهینه سازی فضای داخلی تابلو با استفاده از ریل های مونتاژ چند لایه
برای بهینه سازی فضای داخلی تابلو با استفاده از ریل های مونتاژ چند لایه، می توان از تکنیک های مختلفی بهره برد. این ریل ها به شما این امکان را می دهند تا در محدودیت های فضایی، به شکل بهینه ای از فضا استفاده کنید و فضای داخلی تابلو را مرتب و منظم کنید. در اینجا چند نکته برای بهینه سازی فضای داخلی تابلو با استفاده از ریل های مونتاژ چند لایه آورده شده است:
برای مطالعه بیشتر» مقایسه عملکرد تابلوی Fixed با Withdrawable در پروژه های حساس
- استفاده از ریل های قابل تنظیم: ریل هایی که قابلیت تنظیم ارتفاع دارند، به شما این امکان را می دهند که در صورت نیاز فضای داخلی تابلو را به راحتی تغییر دهید.
- چیدمان لایه ها به طور عمودی و افقی: با طراحی لایه های مختلف به صورت عمودی یا افقی، می توانید فضای بیشتری را در داخل تابلو ایجاد کنید.
- ریلی برای نگهداری سیم ها و کابل ها: استفاده از ریل هایی که به ویژه برای نظم دهی به سیم ها و کابل ها طراحی شده اند، به شما این امکان را می دهد که فضای داخلی تابلو را از شلوغی و درهم ریختگی دور نگه دارید.
- سازگاری با ابزارها و تجهیزات مختلف: ریل ها باید طوری طراحی شوند که به راحتی با تجهیزات مختلف و با اندازه های متفاوت سازگار شوند.
- بهینه سازی فضا برای دسترسی آسان: با استفاده از این ریل ها، به راحتی می توان به تجهیزات داخل تابلو دسترسی پیدا کرد، به ویژه در صورت نیاز به تعمیرات یا تغییرات.
با این روش ها می توانید فضای داخلی تابلو را به طور کارآمد و مرتب طراحی کنید، ضمن اینکه از حداکثر فضا استفاده می شود.

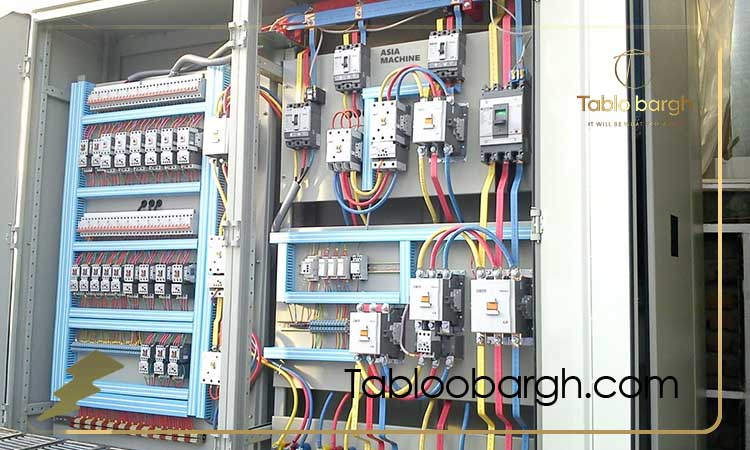

چرا فضای داخلی تابلو برق نیاز به بهینه سازی دارد؟
تابلوهای برق صنعتی به دلیل ماهیت پرکاربردشان معمولاً با تعداد زیادی از تجهیزات نظیر کلیدهای مینیاتوری، ترمینال ها، کنتاکتورها، PLC ها و تجهیزات حفاظتی پر می شوند. اگر فضا به درستی مدیریت نشود، نتیجه آن می تواند فاجعه بار باشد:
- کابل کشی نامرتب و گیج کننده
- افزایش دمای داخلی به دلیل تراکم قطعات
- کاهش ایمنی اپراتور و تعمیرکار
- احتمال بیشتر خطا در نگهداری
- عدم امکان ارتقاء یا گسترش تابلو در آینده
در چنین شرایطی، استفاده از ریل های مونتاژ چند لایه یک تحول مهم در طراحی داخلی تابلو به شمار می رود.
بیشتر بخوانید» تأثیر تهویه و خنک سازی در عملکرد طولانی مدت تابلو برق صنعتی
ریل مونتاژ چیست و چگونه به چند لایه تبدیل می شود؟
ریل مونتاژ (DIN Rail) یک قطعه ی فلزی استاندارد (معمولاً از فولاد گالوانیزه) است که به عنوان پایه نصب تجهیزات برقی داخل تابلو به کار می رود. تجهیزات روی این ریل ها قرار می گیرند و با گیره های خاصی ثابت می شوند. در حالت سنتی، فقط یک یا دو ردیف ریل به صورت افقی داخل تابلو قرار می گرفت. اما در طراحی های جدیدتر، از ریل های طبقاتی یا چند لایه استفاده می شود، که شامل:
- نصب ریل در چند سطح عمودی (پشت سر هم و نه فقط در یک خط)
- امکان زاویه دار شدن ریل ها برای دسترسی بهتر
- تفکیک تجهیزات با کاربری متفاوت در طبقات مختلف
مزایای بهینه سازی فضای داخلی تابلو با استفاده از ریل های مونتاژ چند لایه
استفاده از ریل های چند لایه تنها به صرفه جویی در فضا ختم نمی شود؛ این سیستم در عمل باعث بهبود عملکرد کلی تابلو و افزایش بهره وری در طراحی، نصب و تعمیر می شود.
مهم ترین مزایا عبارت اند از:
- افزایش ظرفیت نصب تجهیزات بدون نیاز به بزرگ تر کردن تابلو
در فضاهایی که محدودیت ابعاد داریم، این مزیت فوق العاده حیاتی است.
- کاهش طول سیم ها و کابل ها
چیدمان چندلایه باعث نزدیک شدن تجهیزات مرتبط به یکدیگر و کاهش پیچیدگی کابل کشی می شود.
- بهبود تهویه و گردش هوا
در صورت طراحی صحیح، فضا بین طبقات به تهویه بهتر کمک می کند.
- دسترسی سریع تر در عملیات نگهداری و تعمیر
با نظم بیشتر، هر تجهیز به وضوح در جای خود قرار می گیرد.
- انعطاف پذیری بالا برای توسعه آینده
می توان طبقات جدید اضافه کرد یا تجهیزات را جابه جا نمود.
چالش ها و ملاحظات فنی در استفاده از ریل های مونتاژ چند لایه
همان طور که این روش مزایای زیادی دارد، باید به برخی ملاحظات فنی و ایمنی هم توجه داشت تا طراحی موفق باشد. در استفاده از ریل های مونتاژ چند لایه ممکن است با چالش ها و ملاحظات فنی مختلفی مواجه شویم که مهم ترین آن ها عبارتند از:
موارد کلیدی که باید در نظر گرفته شوند:
- جلوگیری از سایه انداختن طبقات بالا روی پایین
نور کافی و فاصله عمودی مناسب ضروری است.
- تهویه بین طبقات
اگر تهویه مناسب لحاظ نشود، گرمای تجمعی بین طبقات ممکن است تجهیزات را تحت فشار قرار دهد.
- استانداردسازی ارتفاع طبقات
باید بر اساس نوع تجهیزات و اندازه آن ها، فواصل استاندارد بین ریل ها تعریف شود.
- توجه به شعاع خم سیم ها و کابل ها
در فضاهای کوچک، پیچیدن یا خم شدن بیش از حد سیم ها می تواند منجر به پارگی یا خرابی شود.
- ایمنی اپراتور در هنگام نصب و نگهداری
نباید تجهیزات طوری چیده شوند که دسترسی ایمن به آن ها مشکل شود.

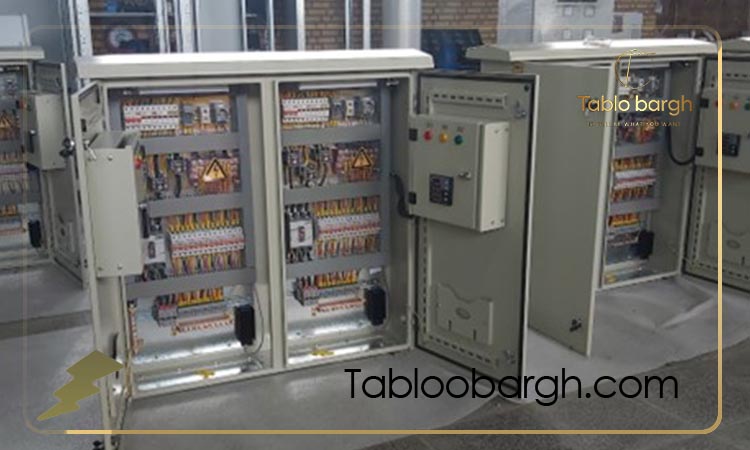

کاربردهای رایج استفاده از ریل های چند لایه در صنایع مختلف
استفاده از ریل های چندلایه، محدود به یک صنعت یا تابلو خاص نیست و در گستره وسیعی از کاربردها استفاده می شود:
کاربردهای رایج شامل:
- تابلوهای کنترل صنعتی در کارخانه ها
- تابلوهای اتوماسیون خطوط تولید
- تابلوهای PLC و I/O در سیستم های هوشمند
- تابلو برق سیستم های تهویه مطبوع و سرمایش صنعتی
- تابلو برق های نصب شده در فضاهای محدود مانند اتاق های برق کوچک
نحوه بهینه سازی فضای داخلی تابلو با استفاده از ریل های مونتاژ چند لایه
برای بهینه سازی فضای داخلی تابلو با استفاده از ریل های مونتاژ چند لایه می توان به شیوه زیر عمل کرد. اجرای موفق این ایده نیازمند یک رویکرد دقیق و مرحله به مرحله است.
مراحل پیشنهادی:
- آنالیز کامل نقشه برق و مشخصات تجهیزات
چه تجهیزاتی باید نصب شوند؟ چه مقدار فضا نیاز دارند؟ چه تداخلی ممکن است رخ دهد؟
- طراحی لایه بندی طبق استاندارد
با در نظر گرفتن ارتفاع تجهیزات، فاصله استاندارد بین طبقات تنظیم می شود.
- اجرای مدل سه بعدی (در صورت امکان)
برای پیش بینی نقاط کور یا مشکل دار در چیدمان.
- انتخاب ریل مناسب TS35، TS32 و… و پایه های نگهدارنده
ریل ها باید استاندارد، مقاوم و دارای پایه های مستحکم باشند.
- اجرای دقیق با دریل کاری، سوراخ کاری و نصب دقیق
هر میلی متر در این مدل طراحی اهمیت دارد.
- بررسی تهویه، نور و ایمنی نهایی
نصب فن تهویه، ترموستات و روشنایی موضعی توصیه می شود.
نمونه برندهای موفق در استفاده از ریل های چندلایه در تابلوها
برخی برندهای بزرگ صنعتی در طراحی تابلوهای پیشرفته خود از این تکنولوژی بهره می برند. معروف ترین برند هایی که در استفاده از ریل های چند لایه در تابلو ها موفق ظاهر شده اند، عبارتند از:
- Rittal آلمان: طراحی کابینت های چندلایه با فضای ماژولار برای توزیع قدرت
- Schneider Electric : استفاده از راهکارهای ترکیبی با ریل های قابل تنظیم
- Siemens : طراحی تابلوهای کنترلی فشرده با قابلیت توسعه
- برندهای ایرانی مانند پارس تابلو، گلنور، البرز تابلو نیز در محصولات خود از این تکنیک بهره گرفته اند
حتی در پروژه های نمایشگاهی یا نصب موقت، برخی برندها نظیر فست دراپ در کمپین های صنعتی، از تابلوهایی با ریل های چندلایه برای نمایش سیستم های کنترل هوشمند یا معرفی نمونه های کاری استفاده کرده اند.
نکاتی برای انتخاب ریل های چندلایه با کیفیت و ایمن
در هنگام انتخاب ریل های چند لایه با کیفیت و ایمن باید نکات زیادی را مد نظر داشته و اصول مختلفی را رعایت کنید که مهم ترین آن ها عبارتند از:
ویژگی های ریل مونتاژ استاندارد:
- از جنس فولاد گالوانیزه یا استیل ضدزنگ
- مقاومت بالا در برابر زنگ زدگی و خوردگی
- ابعاد استاندارد برای سازگاری با تجهیزات جهانی
- قابلیت برش کاری و نصب آسان
- سازگار با تجهیزات سنگین و سبک
سخن پایانی
در فضای امروز صنعت که هر میلی متر تابلو ارزش دارد، و هزینه ها، ایمنی، نگهداری و توسعه پذیری از اهمیت بالایی برخوردارند، استفاده از ریل های مونتاژ چند لایه نه یک انتخاب اختیاری، بلکه یک الزام طراحی مدرن است.
بهینه سازی فضای داخلی تابلو با استفاده از ریل های مونتاژ چند لایه به شما اجازه می دهد تابلوهایی با اندازه فشرده تر، عملکرد پایدارتر، مدیریت ساده تر و هزینه ی نگهداری کمتر داشته باشید. در کنار انتخاب صحیح تجهیزات، کابل کشی و تهویه، چیدمان داخلی هوشمند تابلو می تواند تفاوت بین یک طراحی موفق و یک پروژه ی پرریسک را رقم بزند.
سوالات متداول بهینه سازی فضای داخلی تابلو با استفاده از ریل های مونتاژ چند لایه
- آیا همه تابلوها قابلیت نصب ریل چندلایه دارند؟
خیر، تابلو باید به گونه ای طراحی شده باشد که فضای کافی برای ارتفاع بین طبقات فراهم باشد و درب تابلو مانع نصب نشود. - بهترین فاصله بین ریل های مونتاژ چند لایه چقدر است؟
بسته به نوع تجهیزات، بین ۸ تا ۲۰ سانتی متر. برای PLCها یا تجهیزات حجیم، فاصله بیشتر توصیه می شود. - آیا استفاده از ریل چندلایه هزینه طراحی را بالا می برد؟
در کوتاه مدت بله، اما در بلندمدت باعث صرفه جویی در فضای فیزیکی، کاهش هزینه نگهداری و افزایش قابلیت توسعه می شود. - چه نوع تابلوهایی بیشترین بهره را از این طراحی می برند؟
تابلوهای اتوماسیون، کنترلی، و تابلوهایی که در فضاهای محدود نصب می شوند، بیشترین سود را از این روش می برند. - آیا می توان تابلوهای قدیمی را با ریل های چند لایه ارتقا داد؟
در بسیاری از موارد بله، ولی باید ابتدا بررسی فنی انجام شود تا فضای کافی و قابلیت نصب فراهم باشد.
