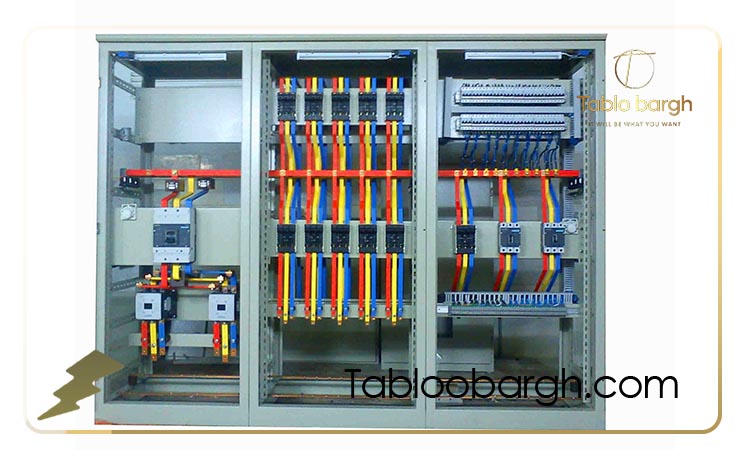

در این مقاله به بررسی انواع شینه کشی در تابلو برق و تاثیر آن بر راندمان سیستم از نظر جنس، ساختار، نحوه چینش، مقطع، استانداردها، و اثر آنها بر راندمان و پایداری سیستم خواهیم پرداخت. تابلو برق قلب تپنده ی هر سیستم توزیع و کنترل انرژی الکتریکی است. درون این تابلو، مجموعه ای از اجزا و تجهیزات به شکلی منظم در کنار هم قرار گرفته اند تا انتقال جریان الکتریکی، ایمن، پایدار و با حداقل تلفات انجام شود.
یکی از مهم ترین اجزای این ساختار، شینه ها یا باس بارها هستند؛ هادی های فلزی که نقش ستون فقرات تابلو برق را ایفا می کنند و مسیر اصلی انتقال جریان را میان تجهیزات مختلف فراهم می سازند. انتخاب نوع شینه، نحوه چینش و روش اجرای شینه کشی تأثیر مستقیم بر راندمان الکتریکی، کاهش تلفات، کنترل حرارت و ایمنی کلی تابلو دارد. در واقع می توان گفت طراحی صحیح شینه کشی تفاوت میان یک تابلو صنعتی کارآمد و یک سیستم پر خطر را رقم می زند.
معرفی انوع شینه کشی از نظر جنس و ساختار
انتخاب جنس شینه در تابلو برق یکی از تصمیمات فنی مهم است که بر ظرفیت جریان دهی، دوام، وزن و هزینه نهایی تأثیر مستقیم دارد. شینه ها معمولاً از فلزاتی ساخته می شوند که رسانایی بالا و مقاومت مکانیکی مناسب دارند تا بتوانند جریان های زیاد را با کمترین افت ولتاژ انتقال دهند. در میان تمام فلزات، مس و آلومینیوم دو گزینه ی اصلی هستند که هر یک ویژگی های خاص خود را دارند.
شینه های مسی به دلیل رسانایی الکتریکی بالا، مقاومت کم در برابر خوردگی و پایداری حرارتی عالی، بیشترین کاربرد را در تابلوهای صنعتی سنگین دارند. این نوع شینه ها می توانند جریان های بالا را بدون افزایش محسوس دما منتقل کنند.
از سوی دیگر، آلومینیوم به عنوان جایگزینی سبک تر و ارزان تر مطرح است. گرچه رسانایی آن حدود ۶۰ درصد مس است، اما با انتخاب مقطع مناسب می توان همان جریان را انتقال داد.
در سال های اخیر، شینه های ترکیبی (Composite Busbars) نیز به کار گرفته می شوند که هسته آلومینیومی با روکش مسی دارند؛ این ترکیب وزن پایین آلومینیوم را با رسانایی بالای مس ادغام می کند.
در جدول زیر مقایسه ی سه نوع متداول شینه از نظر ویژگی های فنی و کاربردی آورده شده است:
| نوع شینه | رسانایی الکتریکی | وزن مخصوص | مقاومت در برابر خوردگی | قیمت نسبی | کاربرد معمول |
| مسی | بسیار بالا | بالا | عالی | گران تر | تابلوهای صنعتی، نیروگاه ها |
| آلومینیومی | متوسط | پایین | مناسب | اقتصادی | تابلوهای توزیع شهری، خانگی |
| ترکیبی (مس-آلومینیوم) | بالا | متوسط | عالی | متوسط | تابلوهای مدرن و کم حجم |
انتخاب بین این سه گزینه باید بر اساس ظرفیت جریان، شرایط محیطی، محدودیت وزن و بودجه پروژه انجام شود.

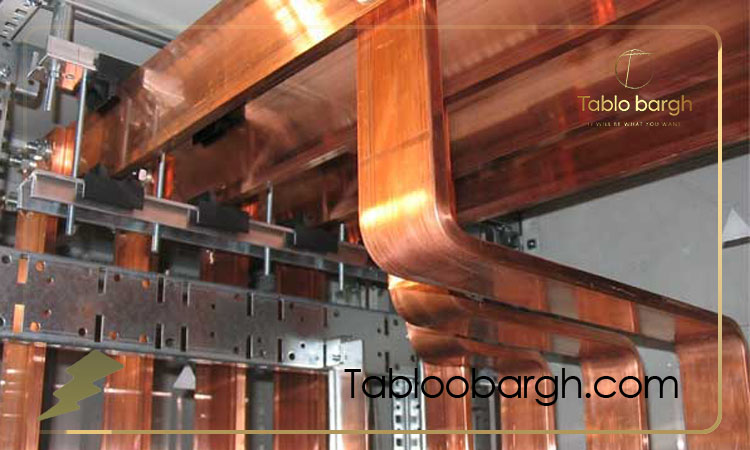

انواع چینش شینه ها در تابلو برق: افقی، عمودی و مختلط
چینش شینه ها در تابلو برق یکی از عناصر کلیدی طراحی است که بر جریان هوا، مسیر انتقال انرژی و فضای موردنیاز داخل تابلو تأثیر می گذارد.
به طور کلی سه روش اصلی برای آرایش شینه ها وجود دارد: افقی، عمودی و مختلط. در آرایش افقی، شینه ها در راستای پهنای تابلو نصب می شوند و معمولاً در تابلوهای توزیع با جریان متوسط مورد استفاده قرار می گیرند.
این نوع چیدمان به توزیع یکنواخت حرارت کمک می کند و امکان نصب کلیدها و فیوزها در زیر شینه را فراهم می سازد. در مقابل، در چیدمان عمودی، شینه ها در امتداد ارتفاع تابلو قرار دارند. این روش در تابلوهای با تراکم بالا و محدودیت عرضی به کار می رود و به دلیل نزدیکی فازها، نیازمند رعایت فاصله گذاری دقیق تر است.
آرایش مختلط یا ترکیبی برای تابلوهای چندبخشی بزرگ استفاده می شود که در آن شینه های اصلی به صورت افقی و شینه های فرعی به صورت عمودی قرار می گیرند. این روش ضمن بهینه سازی فضا، جریان را با حداقل پیچیدگی میان بخش های مختلف توزیع می کند.
مقایسه شینه کشی تک فاز و سه فاز از نظر عملکرد و کاربرد
در سیستم های الکتریکی، شینه کشی می تواند برای مدارهای تک فاز یا سه فاز طراحی شود. در سیستم تک فاز، شینه ها معمولاً شامل دو هادی (فاز و نول) هستند و در مصارف سبک مانند تابلوهای خانگی یا اداری به کار می روند. در مقابل، تابلوهای سه فاز دارای سه شینه فاز و یک شینه نول هستند و در کاربردهای صنعتی و تجاری استفاده می شوند که نیاز به جریان بالا و بار متعادل دارند.
از نظر عملکرد، شینه کشی سه فاز راندمان بالاتری دارد، زیرا توزیع توان در سه مسیر مستقل انجام می شود و تلفات حرارتی کاهش می یابد. علاوه براین، سیستم سه فاز قابلیت تأمین توان پیوسته تر و پایدارتر را نسبت به سیستم تک فاز دارد. در حالی که تابلوهای تک فاز ساده تر، ارزان تر و مناسب برای بارهای کوچک تر هستند، سیستم های سه فاز گزینه ی انتخابی برای کارخانه ها، ایستگاه های پمپاژ، و تجهیزات موتوری بزرگ محسوب می شوند.

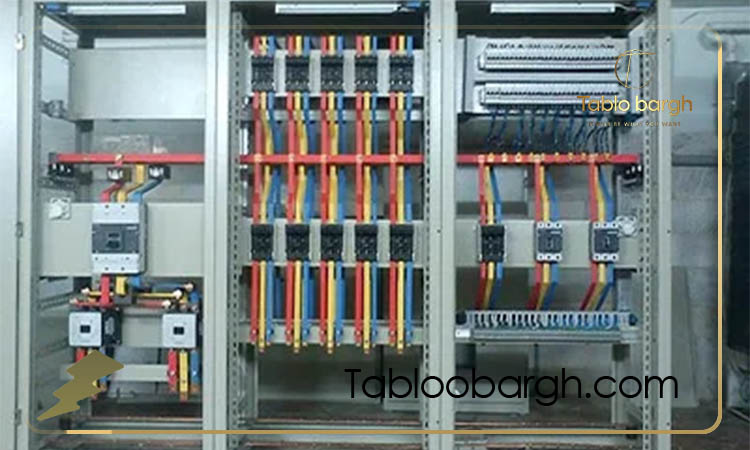

تأثیر مقطع شینه بر افت ولتاژ و راندمان سیستم الکتریکی
مقطع شینه تعیین کننده ی ظرفیت جریان دهی و افت ولتاژ در مسیر انتقال انرژی است. هرچه سطح مقطع شینه بزرگ تر باشد، مقاومت الکتریکی آن کمتر شده و تلفات حرارتی و افت ولتاژ کاهش می یابد. انتخاب مقطع مناسب بر اساس جریان نامی سیستم، دمای محیط، و ضریب هم زمانی بار انجام می شود.
در طراحی حرفه ای تابلو برق، محاسبات افت ولتاژ و دمای مجاز بر اساس استانداردهایی مانند IEC 61439 صورت می گیرد. شینه ای که سطح مقطع ناکافی دارد، با افزایش دما مواجه می شود که نه تنها راندمان سیستم را کاهش می دهد بلکه خطر ذوب شدگی و خرابی عایق را نیز در پی دارد. از سوی دیگر، انتخاب مقطع بیش از حد بزرگ باعث افزایش هزینه و ابعاد تابلو می شود. تعادل دقیق میان ظرفیت جریان، دما و هزینه، شاخصی از مهندسی صحیح در طراحی شینه کشی است.
استانداردهای طراحی و فاصله گذاری شینه ها در تابلو برق
فاصله گذاری صحیح میان شینه ها و بین شینه و بدنه تابلو نقش حیاتی در ایمنی دارد. اگر فاصله کافی رعایت نشود، امکان جرقه زنی، تخلیه الکتریکی و اتصال کوتاه به ویژه در تابلوهای ولتاژ بالا افزایش می یابد. استاندارد IEC و مقررات ملی برق ایران، حداقل فاصله هوایی و خزشی را بر اساس ولتاژ نامی و شرایط محیطی مشخص می کنند.
به عنوان مثال، در تابلوهای با ولتاژ تا ۴۰۰ ولت، فاصله هوایی بین شینه های فاز باید حداقل ۲۰ میلی متر و فاصله بین فاز و نول یا ارت حداقل ۲۵ میلی متر باشد. در شرایط مرطوب یا آلوده، این فاصله باید افزایش یابد.
علاوه بر فاصله گذاری، استفاده از جداکننده های عایقی، پایه های مقاوم در برابر حرارت و پیچ های با روکش عایق از الزامات طراحی ایمن است. رعایت این استانداردها نه تنها مانع بروز حوادث الکتریکی می شود بلکه عمر مفید تابلو را نیز افزایش می دهد.

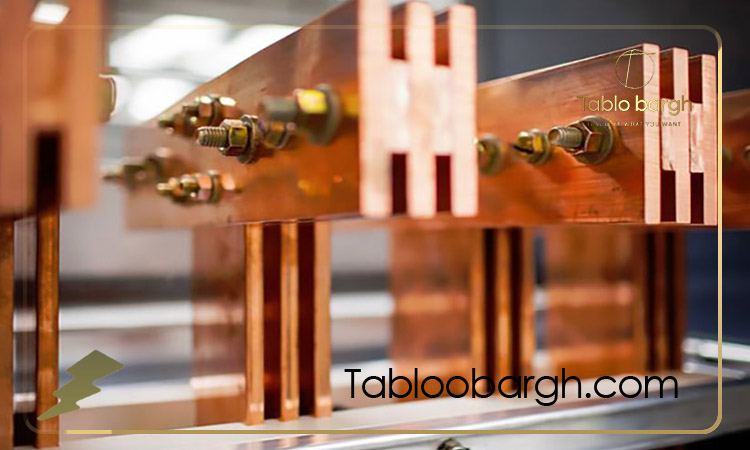

نقش شینه ارت و نول در ایمنی و پایداری سیستم برق
ارت و نول دو مسیر حیاتی در مدار الکتریکی تابلو هستند که هرچند از نظر ظاهری مشابه اند، اما وظایف متفاوتی دارند. شینه نول، بازگشت جریان مدار را به منبع فراهم می کند و بخشی از مسیر عملکردی سیستم است، در حالی که شینه ارت نقش حفاظتی دارد و در شرایط بروز خطا، جریان نشتی یا اتصال بدنه را به زمین هدایت می کند تا از برق گرفتگی و آسیب به تجهیزات جلوگیری شود.
در طراحی تابلو برق، باید این دو شینه به صورت مجزا نصب شوند و اتصال مستقیم میان آن ها تنها در نقطه ی ورودی سیستم (تابلو اصلی) مجاز است. کیفیت اتصال زمین، مقاومت الکترود و ضخامت هادی های ارت از عوامل کلیدی در ایمنی سیستم محسوب می شوند.
در صورت اجرای نادرست، افزایش ولتاژ تماس، عملکرد ناصحیح فیوزها و خطر جانی برای اپراتور ممکن است رخ دهد. بنابراین اجرای اصولی شینه ارت و نول تضمین کننده ی پایداری و ایمنی کل شبکه برق است.
تأثیر نحوه شینه کشی بر دمای داخلی تابلو و مدیریت حرارت
حرارت می تواند به عنوان یک فاکتور بسیار مخرب و مضر برای تجهیزات الکتریکی معرفی شود. هر جریان عبوری از شینه باعث تولید گرما می شود که در صورت طراحی نادرست یا تهویه ناکافی، دمای داخلی تابلو را افزایش می دهد. نحوه چینش شینه ها، جنس فلز، مقطع و حتی رنگ پوشش آنها بر انتقال حرارت تأثیر دارد. شینه های مسی به دلیل رسانایی بالا، تلفات کمتری ایجاد می کنند، در حالی که آلومینیوم نیازمند سطح مقطع بیشتر برای حفظ دمای مجاز است.
در تابلوهایی که جریان زیادی عبور می کند، شینه ها باید به گونه خاصی نصب شوند. این شینه ها باید طوری باشند که جریان هوا آزادانه در میان آنها گردش کند. استفاده از کانال های تهویه، فن های خنک کننده و پوشش های مقاوم در برابر حرارت می تواند دمای تابلو را در محدوده مجاز نگه دارد.
افزایش دما نه تنها راندمان سیستم را کاهش می دهد بلکه باعث تسریع در فرسایش عایق و اتصالات مکانیکی می شود. طراحی حرارتی هوشمندانه، گامی اساسی برای افزایش طول عمر تجهیزات تابلو برق است.

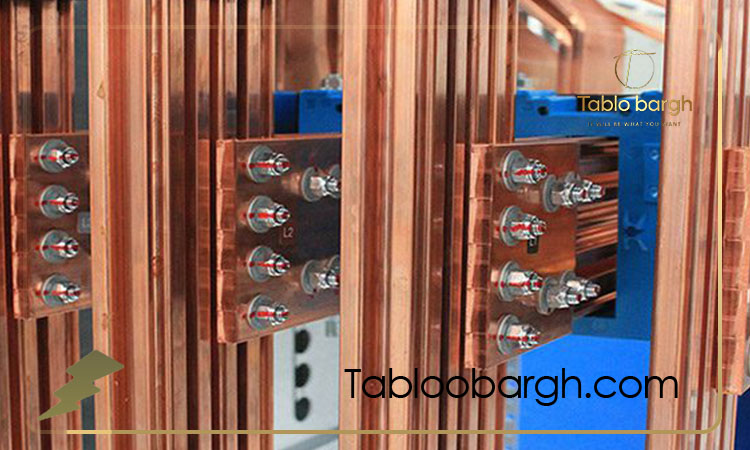

روش های بهینه سازی شینه کشی برای کاهش تلفات انرژی
بهینه سازی در طراحی شینه کشی یعنی دستیابی به بالاترین راندمان با کمترین تلفات انرژی و حرارت. این فرآیند شامل انتخاب جنس مناسب، تعیین سطح مقطع بهینه، کاهش مسیر جریان و بهبود اتصالات می شود. استفاده از شینه های چندلایه یا روکش دار می تواند چگالی جریان را در سطح هادی متعادل کند و اثر پوستی (Skin Effect) را کاهش دهد.
یکی دیگر از روش های مؤثر، کوتاه کردن طول مسیر شینه ها و کاهش نقاط اتصال است، زیرا هر اتصال مقاومت جزئی ایجاد می کند که منجر به تلفات انرژی می شود. در تابلوهای مدرن، از طراحی سه بعدی و نرم افزارهای شبیه سازی حرارتی برای تحلیل جریان و دما استفاده می شود تا مسیر بهینه انتقال انرژی تعیین گردد.
اجرای اصولی این موارد، راندمان کلی سیستم را افزایش داده و هزینه های انرژی را در بلندمدت کاهش می دهد.
عیب یابی و نگهداری سیستم شینه کشی
سیستم شینه کشی مانند هر جزء دیگر تابلو برق نیاز به بازبینی و نگهداری دوره ای دارد. با گذشت زمان، عواملی مانند ارتعاش، افزایش دما، اکسید شدن سطوح تماس و شل شدن پیچ ها می توانند منجر به افت کارایی یا بروز خطا شوند. بررسی چشمی شینه ها برای تشخیص تغییر رنگ، سوختگی یا تاب برداشتن از ابتدایی ترین مراحل عیب یابی است.
اندازه گیری دمای نقاط اتصال با دوربین ترموگرافی یکی از روش های مدرن نگهداری پیشگیرانه محسوب می شود. هرگونه افزایش غیرطبیعی دما در محل اتصال نشانه مقاومت زیاد و نیاز به تمیزکاری یا سفت کردن مجدد است. تمیز نگه داشتن شینه ها از گرد و غبار و آلودگی نیز اهمیت دارد، زیرا مواد رسانا می توانند مسیر نشتی جریان را فراهم کنند. برنامه ریزی بازبینی های دوره ای و ثبت گزارش های وضعیت، تضمین می کند که تابلو برق با حداکثر راندمان و ایمنی در مدار باقی بماند.
سخن پایانی
شینه کشی تابلو برق، تنها یک عملیات مکانیکی ساده نیست بلکه یک فرایند دقیق مهندسی است که تأثیر مستقیمی بر عملکرد، ایمنی و عمر مفید کل سیستم دارد. انتخاب صحیح جنس، مقطع، نحوه چینش و رعایت استانداردهای نصب، نقش کلیدی در جلوگیری از تلفات انرژی و افزایش راندمان دارد.
سوالات متداول انواع شینه کشی در تابلو برق و تأثیر آن بر راندمان سیستم
- شینه کشی چیست و چرا در تابلو برق اهمیت دارد؟
شینه کشی به فرآیند نصب و اتصال هادی های فلزی اصلی برای توزیع جریان در تابلو برق گفته می شود. این بخش، مسیر اصلی عبور جریان را تشکیل می دهد و بر ایمنی، راندمان و دوام سیستم اثر مستقیم دارد. - تفاوت شینه مسی و آلومینیومی در چیست؟
شینه مسی رسانایی بالاتر و مقاومت حرارتی بهتری دارد اما گران تر و سنگین تر است. در مقابل، آلومینیوم ارزان تر و سبک تر است ولی برای انتقال جریان یکسان باید مقطع بزرگ تری انتخاب شود. - هر چند وقت یک بار باید شینه کشی تابلو برق بازبینی شود؟
توصیه می شود حداقل هر شش ماه یک بار تابلو برق از نظر دمای اتصالات، خوردگی، و استحکام پیچ ها بررسی شود. در محیط های صنعتی سنگین، بازبینی فصلی می تواند از بروز خطا و توقف سیستم جلوگیری کند.
