از انواع سینی کابل و اتصالات، در تاسیسات برق رسانی ساختمان های صنعتی، برای حفظ و مدیریت کابل های برق و توزیع انرژی و همچنین سیستم های مخابراتی، از سینی کابل یا نردبان کابل استفاده می شود. سینی کابل به عنوان جایگزینی مناسب برای سیم‌کشی باز یا سیستم کاندوئیت، کاربرد گسترده‌ای دارد.
این سینی ها نه تنها در ساختمان های صنعتی، بلکه در پروژه های زیرساختی نیز به‌طور فراگیر مورد استفاده قرار می‌گیرند. در سیستم های حمل و نقل مانند مترو و راه‌آهن، سینی کابل ها نقش مهمی در سازماندهی و حفاظت از کابل های برق و ارتباطات ایفا می‌کنند. به دلیل طراحی منظم و کارآمد، این سیستم ها می توانند هزینه های نگهداری را کاهش داده و عمر مفید کابل ها را افزایش دهند. در ادامه به بررسی عواملی می پردازیم که در انتخاب و خرید سینی کابل مناسب به شما کمک خواهند کرد.

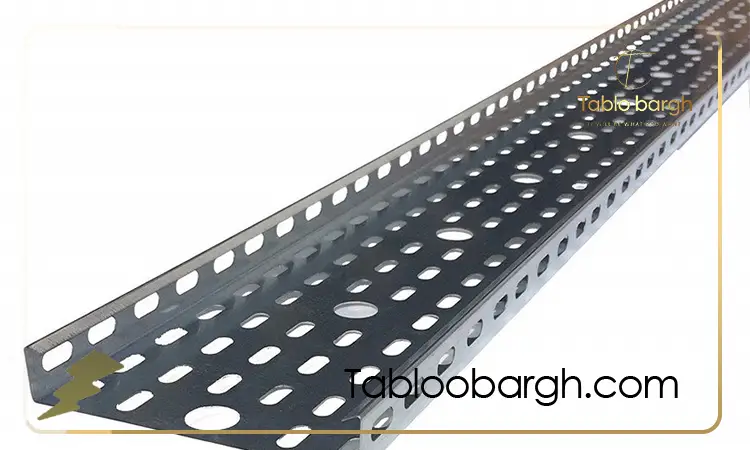

آشنایی با انواع سینی کابل و اتصالات
سیستم های سینی کابل یک راهکار مناسب برای نصب تعداد زیادی کابل برق و فشار قوی در ساختمان ها محسوب می شوند. این سیستم ها از تنوع بالایی برخوردارند، از انواع ساده تا پیچیده. قبل از خرید، آشنایی با انواع سینی کابل و انتخاب مناسب بر اساس نیازهای خاص خود، ضروری است.
بیشتر سینی های کابل از فلز ضد زنگ (مانند فولاد کم کربن، فولاد ضد زنگ و آلیاژهای آلومینیومی) یا فلزاتی با پوشش ضد زنگ (مانند زینک و …) ساخته می شوند. انتخاب جنس مناسب سینی کابل باید با توجه به محیط نصب انجام شود.
- سینی کابل آلومینیومی
سینی کابل آلومینیومی برای محیط هایی که احتمال زنگ زدگی در آنها بیشتر است، انتخاب مناسبی به شمار می‌رود. یکی از مزایای سینی کابل آلومینیومی، سبک‌تر بودن آن نسبت به سینی کابل فولادی است. همچنین، خاصیت غیر مغناطیسی آلومینیوم باعث می شود که هدر رفتن الکتریسیته به حداقل برسد. آلومینیوم ذاتاً ضد زنگ است، اما پیش از نصب در محیط‌های خاص، باید مقاومت آن در برابر شرایط محیطی بررسی شود.
- سینی کابل فولادی
از انواع سینی کابل و اتصالات، سینی کابل فولادی از فولاد با کیفیت بالا ساخته می شود که دارای مقاومت بالایی است. مزیت اصلی این نوع سینی، استحکام زیاد و قیمت مقرون به صرفه آن است. اما وزن سنگین و مقاومت پایین در برابر زنگ زدگی از معایب آن محسوب می شود. میزان زنگ زدگی سینی کابل فولادی به عواملی نظیر محیط نصب، نوع پوشش یا محافظ و ترکیبات فولاد بستگی دارد. برای افزایش مقاومت در برابر زنگ زدگی، می توان از پوشش‌های ضد زنگ استفاده کرد.
- سینی کابل فولاد ضد زنگ
سینی کابل ساخته شده از فولاد ضد زنگ در محیط های با دمای بالا عملکردی عالی دارد. این نوع سینی در برابر رنگ دانه ها، مواد شیمیایی آلی و غیر آلی در دماهای بالا مقاوم است. اگر فولاد این سینی دارای ترکیبی از کرومیوم، نیکل و مقداری کم از کربن باشد، مقاومت بالایی در برابر زنگ زدگی خواهد داشت و فرایند جوشکاری را نیز آسان تر می کند.
- سینی کابل با پوشش گالوانیزه
پوشش گالوانیزه یکی از رایج ترین و مقرون به صرفه ترین روش‌های عایق بندی سینی کابل است. این پوشش مقاومت بالایی در برابر تغییرات شیمیایی محیطی دارد. میزان مقاومت سینی کابل گالوانیزه در برابر زنگ زدگی به ضخامت پوشش گالوانیزه و میزان تغییرات محیطی بستگی دارد. در برخی موارد، فولاد ابتدا گالوانیزه می شود و سپس به شکل سینی کابل در می آید و در موارد دیگر، پس از ساخت سینی کابل، آن را گالوانیزه می کنند.
- سینی کابل PVC
سینی کابل PVC برای کابل‌کشی های حساس فیبر نوری استفاده می شود. این نوع سینی قابلیت نصب بر روی دیوار را دارد و برخلاف سینی کابل سبدی که بین هر پله فاصله وجود دارد، تنها قسمت های ابتدا و انتها و سطح بالایی آن باز است. سینی کابل PVC یک سیستم پشتیبانی کامل فراهم می کند و اطمینان می دهد که کابل های نوری ظریف و حساس خم نشده و در زاویه های مختلف تحت فشار قرار نمی گیرند.
با توجه به بررسی انواع سینی کابل و اتصالات می توان گفت، سینی کابل PVC کاملاً نارسانا است، بنابراین نیازی به نصب در داخل دیوار یا زمین ندارد. این نوع سینی کابل سبک وزن، بسیار محکم و بدون ایجاد تداخل در سیگنال ها است و اغلب در برابر UV، خوردگی و تغییرات شیمیایی مقاوم است.
امروزه سینی کابل به عنوان راه حلی سریع، اقتصادی و منعطف برای مشکلات سیستم های سیم کشی و یکی از اجزای ضروری در ساخت و سازهای تجاری و صنعتی محسوب می شود.
خرید سینی کابل
سینی کابل وظیفه نگهداری و محافظت از کابل ها و سیم های روکش‌دار را در تمام طول مسیر بر عهده دارد. طول استاندارد سینی کابل معمولاً ۳ متر است و به شکلی طراحی و ساخته شده که بسیار مقاوم باشد. سینی کابل گالوانیزه فابریک، علاوه بر مقاومت در برابر پوسیدگی و خرابی، ظاهری تمیز دارد و برای مکان هایی که در معرض دید قرار دارند، بسیار مناسب است.
نوع دیگری از سینی های کابل، گالوانیزه گرم هستند که علاوه بر طول عمر بیشتر و مقاومت در برابر پوسیدگی و خرابی، قابلیت استفاده در فضای باز و بیرونی را نیز دارند.
با توجه به انواع سینی کابل و اتصالات می توان گفت، اتصالات سینی کابل شامل زانویی سینی کابل، سه‌راهی سینی کابل، چهارراهی سینی کابل، رایزر سینی کابل، ردیوسر سینی کابل و موارد دیگر می شود.
سینی کابل نقش مهمی در حمل و نگهداری کابل‌ها در ساختمان‌ها دارد، بنابراین طراحی و تولید صحیح آن بسیار حائز اهمیت است. کیفیت مواد اولیه و طراحی دقیق تأثیر مستقیم بر کیفیت نهایی سینی‌های کابل دارد. پس از انتخاب ورق گالوانیزه مناسب، فرآیند تولید سینی‌های کابل آغاز می شود.
مراحل ساخت سینی کابل شامل برش ورق، سوراخ‌کاری، خم‌کاری و جوشکاری است؛ در نهایت، قبل از بسته بندی، تمامی سینی ها بازرسی می شوند تا از کیفیت مطلوب آنها اطمینان حاصل شود.
پالت بندی و بسته بندی سینی های کابل باید با دقت فراوان انجام شود تا هیچ آسیبی در حین حمل و نقل به آن ها وارد نشود و سالم به مقصد برسند. به همین دلیل پس از تسمه کشی، تسمه ها مجدداً بازرسی می شوند تا از محکم بودن آن ها اطمینان حاصل شود.
سخن پایانی
انواع سینی کابل و اتصالات آنها نقش بسیار مهمی در مدیریت و حفاظت از کابل های برق و مخابراتی در پروژه های ساختمانی، صنعتی و زیر ساختی ایفا می کنند. انتخاب نوع مناسب سینی کابل و اتصالات بر اساس نیازهای خاص پروژه، می تواند تأثیر قابل توجهی بر کارایی، ایمنی و دوام سیستم کابل‌کشی داشته باشد.
سینی کابل های مختلف مانند سینی کابل فولاد ضد زنگ، گالوانیزه، آلومینیومی و PVC هر یک ویژگی ها و مزایای خاص خود را دارند که برای محیط ها و شرایط مختلف مناسب هستند. فولاد ضد زنگ با مقاومت بالا در برابر زنگ زدگی و دمای بالا، گالوانیزه با مقاومت در برابر پوسیدگی و هزینه کمتر، آلومینیوم با وزن سبک و مقاومت در برابر زنگ زدگی و PVC با عایق بودن کامل و نصب آسان، هر یک مزایای خاص خود را دارند که بسته به شرایط محیطی و نیاز پروژه باید انتخاب شوند.
سوالات متداول انواع سینی کابل و اتصالات
- چرا باید از سینی کابل استفاده کنیم؟
سینی کابل برای نگهداری، حفاظت و مدیریت منظم کابل های برق و مخابراتی استفاده می شود و از آسیبهای محیطی و داغ شدن بیش از حد کابل ها جلوگیری می کند. - چه موادی برای ساخت سینی کابل ها استفاده می شود؟
سینی های کابل معمولاً از فولاد ضد زنگ، فولاد گالوانیزه، آلومینیوم و PVC ساخته می شوند که هر کدام برای شرایط محیطی خاص مناسب هستند. - اتصالات سینی کابل شامل چه مواردی می شود؟
اتصالات سینی کابل شامل زانویی، سه راهی، چهارراهی، رایزر و ردیوسر می شود که امکان تغییر جهت و اتصال مسیرهای مختلف را فراهم می کنند.
