اصول انتخاب بدنه و محفظه تابلو برق در شرایط محیطی خاص

بدنه و محفظه تابلو برق تنها یک پوسته فلزی ساده نیستند؛ بلکه لایه ای حیاتی از حفاظت، پایداری و دوام سیستم های الکتریکی را تشکیل می دهند. در بسیاری از پروژه های صنعتی، تفاوت میان یک تابلو برق پایدار و یک سیستم پرخطر، به انتخاب درست جنس، نوع پوشش و طراحی بدنه آن بازمی گردد. اصول انتخاب بدنه و محفظه تابلو برق در شرایط محیطی خاص نظیر رطوبت بالا، گردوغبار، تغییرات دما، تابش مستقیم آفتاب یا وجود گازهای خورنده، تأثیری مستقیم بر عملکرد تجهیزات داخل تابلو دارند.

در گذشته، بسیاری از تابلوها بدون درنظر گرفتن شرایط محیطی طراحی می شدند و همین امر باعث افزایش خرابی تجهیزات داخلی و نیاز مکرر به تعمیرات بود. اما امروزه، استانداردهای بین المللی و فناوری های نوین ساخت، امکان انتخاب دقیق نوع بدنه و درجه حفاظت را فراهم کرده اند. در این مقاله، به بررسی اصول انتخاب بدنه و محفظه تابلو برق در شرایط محیطی خاص می پردازیم و خواهیم دید که چگونه عواملی مانند جنس، پوشش، تهویه و استانداردهای حفاظتی می توانند سرنوشت یک پروژه را تعیین کنند.

اهمیت انتخاب بدنه مناسب تابلو برق

در محیط های صنعتی، تابلو برق در معرض عواملی مانند ارتعاش، گردوغبار، بخار روغن و تغییرات شدید دما قرار دارد. هر یک از این عوامل می تواند عملکرد تجهیزات داخلی را مختل کند یا باعث کاهش ایمنی سیستم شود. انتخاب بدنه ای که بتواند در برابر این شرایط مقاومت کند، اهمیت حیاتی دارد.

در محیط های خارجی نیز وضعیت متفاوت اما چالش برانگیز است. تابلو برق های نصب شده در فضای باز باید در برابر باران، نور خورشید، باد و آلودگی های شهری مقاوم باشند. در چنین شرایطی، بدنه نامناسب ممکن است دچار زنگ زدگی یا تغییر شکل شود و در نتیجه، امکان نفوذ آب یا گردوغبار به داخل تابلو فراهم گردد.

بنابراین، مهندسان باید در مرحله طراحی، نوع محیط نصب تابلو را به دقت بررسی کنند و بر اساس آن جنس، پوشش و نوع آب بندی را انتخاب نمایند. این تصمیم، تأثیر مستقیمی بر عمر مفید تابلو، کاهش هزینه های نگهداری و پایداری سیستم برق دارد.

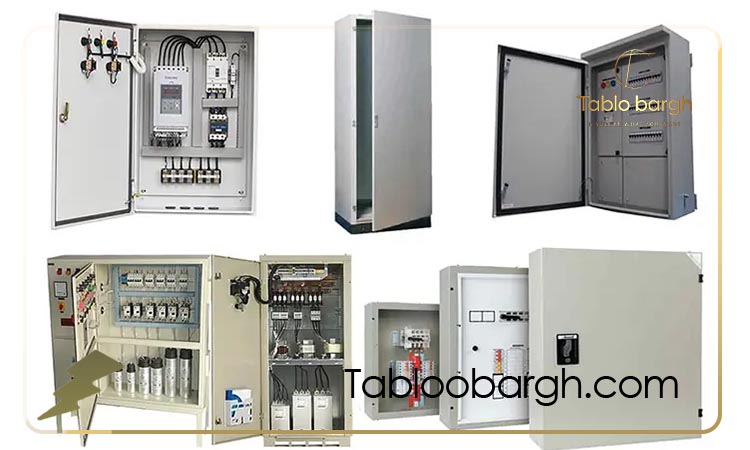

معیارهای اصلی در انتخاب جنس بدنه تابلو برق

جنس بدنه یکی از مهم ترین فاکتورها در طراحی تابلو برق است. معمولاً بدنه تابلوها از فولاد نرم، استیل ضدزنگ، آلومینیوم یا فایبرگلاس ساخته می شود. هر یک از این مواد ویژگی های خاصی دارند که برای شرایط متفاوت مناسب هستند. فولاد نرم بیشترین کاربرد را در تابلوهای داخلی دارد، زیرا از نظر اقتصادی مقرون به صرفه است و پس از رنگ آمیزی الکترواستاتیک، مقاومت خوبی در برابر رطوبت معمولی دارد.

در مقابل، فولاد زنگ نزن (Stainless Steel) بهترین گزینه برای محیط های خورنده و مرطوب مانند کارخانجات شیمیایی، تصفیه خانه ها و مناطق ساحلی است. آلومینیوم نیز به دلیل وزن سبک و مقاومت طبیعی در برابر خوردگی، در پروژه های بیرونی و حمل ونقل بیشتر استفاده می شود. فایبرگلاس و پلی استر تقویت شده نیز برای محیط هایی که خطر زنگ زدگی بالا است یا نیاز به عایق الکتریکی کامل وجود دارد، گزینه ای عالی محسوب می شوند.

در جدول زیر، مقایسه ای بین متداول ترین جنس های بدنه تابلو برق آورده شده است:

نقش درجه حفاظت IP و NEMA در انتخاب محفظه تابلو برق

در طراحی بدنه تابلو برق، یکی از مؤلفه های اساسی، درجه حفاظت یا همان IP است که بر اساس استاندارد IEC 60529 تعریف می شود. عدد IP نشان دهنده ی میزان مقاومت محفظه در برابر نفوذ اجسام جامد و مایعات است. عدد اول مربوط به حفاظت در برابر گردوغبار و عدد دوم مربوط به حفاظت در برابر آب است. برای مثال، IP54 به معنی مقاومت در برابر گردوغبار جزئی و پاشش آب از هر جهت است، در حالی که IP66 بیانگر آب بندی کامل در برابر نفوذ گردوغبار و باران شدید می باشد.

در سیستم آمریکایی نیز از استاندارد NEMA استفاده می شود که مشابه IP عمل می کند اما دامنه ی جزئیات بیشتری دارد. NEMA 4 معادل IP66 است و برای محیط های صنعتی و فضای باز به کار می رود.

انتخاب نادرست سطح حفاظت می تواند منجر به نفوذ رطوبت یا گردوغبار به تجهیزات داخلی شود که در بلندمدت، موجب سوختگی قطعات و کاهش بهره وری می شود. بنابراین، تعیین دقیق سطح IP یا NEMA باید بر اساس شرایط محیطی واقعی و نه فقط بر اساس قیمت انجام شود.

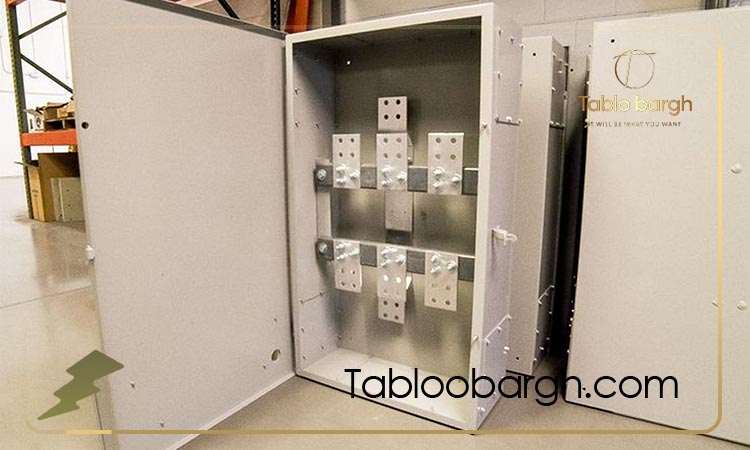

تأثیر رطوبت و دمای بالا بر عملکرد و عمر بدنه تابلو برق

رطوبت یکی از مهم ترین عوامل تخریب کننده در تابلوهای برق است. نفوذ بخار آب می تواند باعث اکسید شدن فلزات، از بین رفتن پوشش رنگ و حتی تخریب عایق های الکتریکی شود. در مناطق شرجی، این موضوع به سرعت خود را نشان می دهد و عمر مفید تابلو را به شدت کاهش می دهد.

از سوی دیگر، دمای بالا نیز تهدیدی جدی است. هنگامی که تابلو در معرض نور خورشید یا منابع حرارتی صنعتی قرار دارد، دمای داخل آن افزایش می یابد و باعث انبساط و انقباض مکرر فلزات می شود. این تغییرات حرارتی ممکن است موجب شل شدن پیچ ها و ترک خوردن پوشش رنگ شود.

برای مقابله با این مشکلات، استفاده از پوشش های پودری مقاوم به UV، سیستم های تهویه یا فن خنک کننده و نوارهای آب بندی سیلیکونی پیشنهاد می شود. طراحی مناسب تهویه در بدنه تابلو می تواند تا ۳۰ درصد از افزایش دما جلوگیری کند.

انتخاب بدنه مقاوم در برابر خوردگی برای محیط های مرطوب و شیمیایی

در محیط هایی مانند پالایشگاه ها، کارخانجات شیمیایی و تصفیه خانه های آب، وجود بخارات اسیدی یا نمک، خطر خوردگی بدنه را افزایش می دهد. استفاده از بدنه های فولاد زنگ نزن با پوشش ضدخوردگی یا آلومینیوم آنودایز شده می تواند مقاومت تابلو را در برابر این شرایط افزایش دهد.

بدنه هایی که از فایبرگلاس ساخته می شوند نیز به دلیل غیررسانا بودن و مقاومت بالا در برابر مواد شیمیایی، گزینه ای ایده آل محسوب می شوند. علاوه بر جنس، نحوه رنگ آمیزی نیز اهمیت دارد. رنگ های پودری الکترواستاتیک با پایه اپوکسی بهترین عملکرد را در محیط های شیمیایی دارند و نسبت به رنگ های مایع دوام بیشتری نشان می دهند.

یک نکته بسیار مهم و حیاتی در محیط های مرطوب و مکان هایی که رطوب زیاد است، انتخاب آب بندی مناسب و اطمینان از درزگیری کامل در محل درب و سوراخ های عبور کابل می باشد. کوچک ترین نفوذ رطوبت می تواند به خوردگی تدریجی از داخل منجر شود.

ویژگی بدنه تابلو برق های فضای باز

تابلوهایی که در فضای باز نصب می شوند باید در برابر عوامل جوی مانند باران، برف، تابش UV و تغییرات دما مقاوم باشند. در چنین شرایطی، طراحی بدنه باید علاوه بر زیبایی ظاهری، دارای استحکام مکانیکی بالا و مقاومت حرارتی مناسب باشد.

در این نوع تابلوها، معمولاً از سقف های شیب دار برای جلوگیری از تجمع آب باران استفاده می شود. همچنین رنگ های روشن مانند سفید یا نقره ای برای بازتاب حرارت خورشید توصیه می شوند تا دمای داخلی تابلو افزایش نیابد.

در برخی مناطق گرمسیری، نصب سایبان یا استفاده از سیستم تهویه اجباری نیز ضروری است. در غیر این صورت، افزایش بیش از حد دما موجب تغییر خصوصیات الکتریکی تجهیزات داخلی خواهد شد.

محفظه های ضدانفجار (Ex) برای محیط های خطرناک و قابل اشتعال

در محیط هایی که احتمال وجود گاز، بخار یا گردوغبار قابل اشتعال وجود دارد، استفاده از محفظه های ضدانفجار ضروری است. این نوع محفظه ها با علامت Ex شناخته می شوند و مطابق استانداردهای ATEX یا IECEx طراحی می گردند. هدف از این طراحی، جلوگیری از نفوذ جرقه یا حرارت به محیط بیرونی است تا از انفجار احتمالی جلوگیری شود.

بدنه های ضدانفجار معمولاً از آلومینیوم ریخته گری، فولاد ضدزنگ یا چدن ساخته می شوند و دارای آب بندی ویژه در محل درب و محل عبور کابل هستند. وزن این محفظه ها بیشتر از مدل های معمولی است اما در محیط های خطرناک مانند صنایع نفت و گاز یا پتروشیمی، تنها انتخاب ایمن به شمار می رود.

برای طراحی این نمونه از تابلوها نیاز است که به صورت ویژه به تهویه و کنترل دمای داخلی توجه شود. زیرا افزایش حرارت داخلی می تواند کارایی سیستم حفاظتی را کاهش دهد.

سیستم های تهویه و خنک سازی در طراحی محفظه تابلو برق

گرما یکی از عوامل اصلی خرابی تجهیزات الکتریکی است. در تابلوهایی که در محیط های گرم یا مرطوب نصب می شوند، طراحی سیستم تهویه و خنک سازی از اهمیت ویژه ای برخوردار است. تهویه مناسب، مانع از تجمع رطوبت و افزایش دمای داخلی می شود. در تابلوهای کوچک، تهویه طبیعی از طریق دریچه های هوا کافی است، اما در تابلوهای بزرگ صنعتی، استفاده از فن، فیلتر هوا و حتی کولر تابلو برق الزامی است.

انتخاب سیستم خنک سازی باید بر اساس توان حرارتی کل تجهیزات و میزان گرمای تولیدی انجام شود. در صورت استفاده از فیلترها، تمیزکاری دوره ای آن ها الزامی است، زیرا گرفتگی فیلتر باعث افزایش دما و کاهش راندمان تهویه خواهد شد. استفاده از نوارهای آب بندی مقاوم در برابر UV و رطوبت نیز مانع نفوذ گردوغبار و قطرات آب به داخل محفظه می شود.

استانداردهای بین المللی مرتبط با بدنه و محفظه تابلو برق (IEC، UL، ISO)

در سطح جهانی، چندین استاندارد معتبر برای طراحی و ساخت محفظه تابلو برق وجود دارد. مهم ترین آن ها استاندارد IEC 60529 برای درجه حفاظت IP، IEC 62208 برای الزامات کلی بدنه و UL 50 و UL 508A برای تابلوهای الکتریکی در آمریکای شمالی هستند.

همچنین، استاندارد ISO 12944 به موضوع پوشش های ضدخوردگی اختصاص دارد و در انتخاب رنگ و مواد آب بندی نقش اساسی دارد. رعایت این استانداردها تضمین می کند که بدنه تابلو در شرایط محیطی خاص، عملکرد پایدار و قابل پیش بینی داشته باشد.

شرکت هایی که مطابق با این استانداردها تولید می کنند، معمولاً گواهی های کیفی مانند CE و UL را ارائه می دهند که نشان دهنده ی ایمنی محصول در سطح جهانی است.

نکات نگهداری برای افزایش دوام بدنه تابلو برق

حتی بهترین طراحی ها نیز بدون نگهداری منظم، در برابر عوامل محیطی دوام نخواهند آورد. بازرسی دوره ای تابلو برق، شامل بررسی وضعیت رنگ، زنگ زدگی، نوارهای آب بندی، پیچ ها و نقاط اتصال بدنه است. هرگونه خراش یا شکستگی در پوشش رنگ باید فوراً ترمیم شود تا از آغاز خوردگی جلوگیری گردد.

در محیط های صنعتی، تمیز کردن منظم فیلترها، کنترل تهویه و بازبینی درزهای درب اهمیت ویژه ای دارد. همچنین، اندازه گیری دمای داخلی تابلو با ترموگرافی به شناسایی نقاط داغ کمک می کند.

سخن پایانی

انتخاب بدنه و محفظه مناسب تابلو برق، نتیجه ی درک عمیق از محیط نصب، شرایط کاری و نیازهای ایمنی است. هیچ جنس یا طراحی واحدی برای تمام موقعیت ها مناسب نیست. تابلو برق نصب شده در یک کارخانه فولاد با شرایط یک ایستگاه ساحلی یا پالایشگاه تفاوت اساسی دارد. توجه به عواملی مانند رطوبت، دما، گردوغبار، تابش خورشید و خطرات شیمیایی می تواند تفاوت میان یک سیستم ایمن و یک تابلو مستعد خرابی را رقم بزند.

سوالات متداول اصول انتخاب بدنه و محفظه تابلو برق در شرایط محیطی خاص

1. چرا انتخاب بدنه مناسب برای تابلو برق اهمیت دارد؟
   زیرا بدنه نقش حفاظتی در برابر شرایط محیطی دارد. اگر جنس یا پوشش آن مناسب نباشد، نفوذ رطوبت یا خوردگی می تواند باعث خرابی تجهیزات داخلی و کاهش عمر تابلو شود.
2. تفاوت IP و NEMA در انتخاب تابلو برق چیست؟
   هر دو درجه حفاظت محفظه را نشان می دهند، اما IP در استاندارد IEC و NEMA در استاندارد آمریکایی تعریف شده اند. NEMA جزئیات بیشتری از جمله مقاومت در برابر خوردگی و یخ زدگی را نیز شامل می شود.
3. چگونه می توان از خوردگی بدنه تابلو برق جلوگیری کرد؟
   با انتخاب متریال هایی مانند فولاد ضدزنگ یا فایبرگلاس، استفاده از رنگ های پودری ضدخوردگی و بازرسی منظم درزها و نقاط آسیب پذیر می توان از خوردگی جلوگیری کرد.
