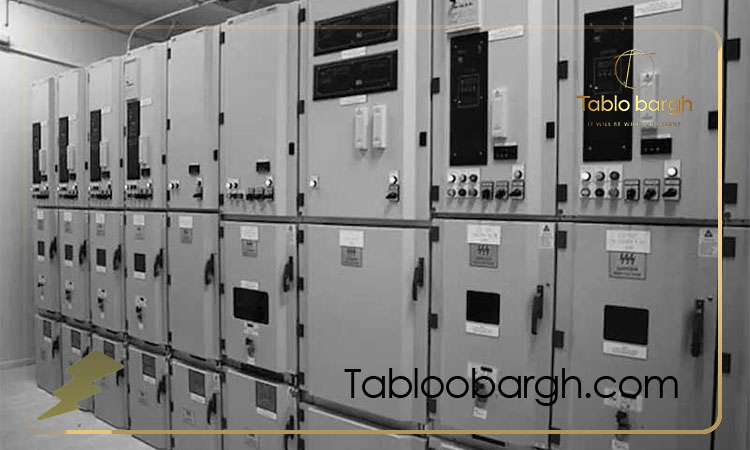

طراحی تابلو برق در نگاه اول شاید تنها مجموعه ای از اجزای الکتریکی، کابل ها، کلیدها و تجهیزات حفاظتی به نظر برسد، اما در واقعیت این سازه یکی از حیاتی ترین المان های هر سیستم صنعتی، ساختمانی و زیرساختی است. استاندارد طراحی تابلو برق (IEC, VDE, IEEE) در این محصول بسیار اهمیت دارد زیرا تابلو برق قلب تپنده یک شبکه الکتریکی محسوب می شود؛ جایی که تصمیم گیری های اصلی درباره توزیع، حفاظت، کنترل و پایداری انرژی انجام می گیرد.
برای اینکه این قلب بتواند با دقت، ایمنی و عمر طولانی کار کند، باید از ابتدا طبق استانداردهای بین المللی طراحی و ساخته شود. استانداردهایی مانند IEC، VDE و IEEE با هدف جلوگیری از خطاهای مهندسی، کاهش ریسک های الکتریکی و تضمین عملکرد بهینه تدوین شده اند و امروزه در سطح جهانی مرجع اصلی طراحی تابلو برق محسوب می شوند.
اهمیت رعایت استانداردهای بین المللی در طراحی تابلو برق
استانداردسازی در صنعت برق، ستون اصلی ایمنی، عملکرد و قابلیت اطمینان تجهیزات به شمار می آید. تابلو برق بدون رعایت استاندارد، پتانسیل تبدیل شدن به منبعی برای خطرات جدی دارد؛ از جمله اتصال کوتاه، آتش سوزی، شوک الکتریکی، اضافه بار و کاهش طول عمر تجهیزات.
استانداردهای بین المللی با تعیین چارچوب مشخص برای طراحی، تولید، نصب و تست تابلوهای برق، تضمین می کنند که هر تابلو بتواند در سخت ترین شرایط عملکرد پایدار داشته باشد. یکی از مهم ترین دلایل ضرورت رعایت استانداردها، هماهنگ سازی تجهیزات مختلف است.
هنگامی که تابلو برق یک کارخانه یا ساختمان از تجهیزات متنوعی با برندهای متفاوت ساخته می شود، استانداردسازی باعث می شود اجزا بتوانند بدون تداخل و با سازگاری کامل کنار هم کار کنند. همچنین رعایت استانداردهای بین المللی باعث افزایش اعتماد مشتریان و ناظران فنی می شود.
استاندارد های بین المللی طراحی تابلو برق
پروژه ای که تابلو برق آن بر اساس استانداردهای IEC یا VDE ساخته شده باشد، در فرآیند بازرسی به راحتی تأیید می شود و احتمال بروز خطاهای فنی در آن بسیار کمتر است. این انطباق، علاوه بر افزایش ایمنی، موجب کاهش هزینه های تعمیرات، کاهش خاموشی های ناخواسته و بهبود بازدهی سیستم می شود.

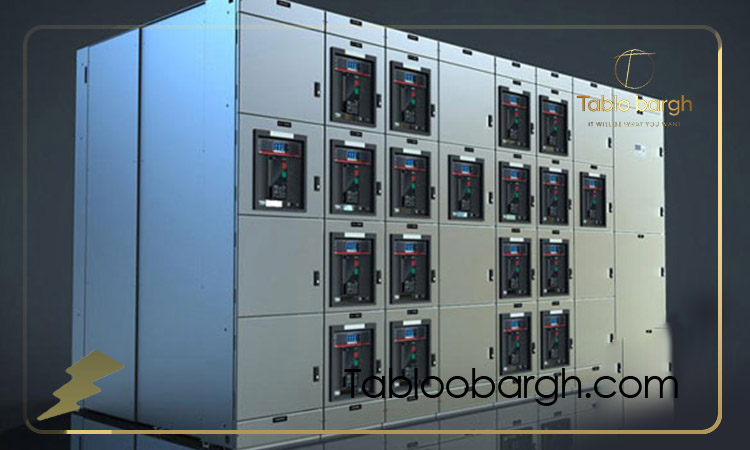

نقش استاندارد IEC در ایمنی و عملکرد تابلوهای برق
استاندارد IEC (International Electrotechnical Commission) یکی از جامع ترین و معتبرترین استانداردهای جهانی در حوزه تجهیزات الکتریکی است. این استاندارد تقریباً تمام جزئیات مربوط به طراحی، ساخت، تست، نصب و بهره برداری تابلو برق را پوشش می دهد. استاندارد IEC 61439 مهم ترین مرجع برای تابلوهای برق فشار ضعیف است و امروزه تقریباً در تمام کشورهای صنعتی به عنوان استاندارد پایه مورد استفاده قرار می گیرد.
استاندارد IEC بر سه رکن اساسی تأکید دارد: ایمنی، عملکرد و قابلیت اطمینان. ایمنی با تعیین الزامات مربوط به فاصله های عایقی، تحمل حرارتی، سیستم های حفاظتی، کلاس حفاظتی IP و آزمون های فشار الکتریکی تضمین می شود. عملکرد با بررسی ظرفیت جریان نامی، توانایی تحمل جریان اتصال کوتاه، پایداری حرارتی و قابلیت قطع و وصل تعیین می شود.
قابلیت اطمینان نیز از طریق تست های طولانی مدت، تست تحمل دما، تست نویز الکتریکی، تست اتصال مکانیکی و آزمایشات محیطی ارزیابی می شود. این استاندارد نه تنها برای تابلوهای صنعتی بلکه برای تابلوهای ساختمانی، کشتی سازی، نیروگاهی و حتی تجهیزات انرژی های تجدیدپذیر نیز کاربرد دارد.
آزمون های کلیدی استاندارد IEC
- آزمون افزایش دما
- آزمون دی الکتریک
- آزمون اتصال کوتاه
- آزمون دوام مکانیکی و الکتریکی
- آزمون درجه حفاظت (IP)
این آزمون ها تضمین می کنند که تابلو برق در شرایط واقعی دچار افت عملکرد یا خطر نشود.
بررسی الزامات اصلی استاندارد VDE در تجهیزات الکتریکی
استاندارد VDE که توسط انجمن مهندسی برق آلمان تدوین شده، یکی از دقیق ترین و سخت گیرانه ترین استانداردهای جهان در طراحی تجهیزات الکتریکی است. استانداردهای VDE معمولاً فراتر از IEC هستند و به همین دلیل در صنایع آلمانی و اروپایی جایگاه ویژه ای دارند.
هدف اصلی VDE اطمینان از ایمنی الکتریکی، کیفیت ساخت و جلوگیری از خطرهای احتمالی است. این استاندارد با بررسی دقیق جزئیات، از جمله انتخاب مواد عایقی، کیفیت اتصالات، تحمل ولتاژ، جریان نشتی، مقاومت حرارتی و دوام فلزات، کیفیت تابلو برق را تضمین می کند.
یکی از ویژگی های مهم VDE توجه به شرایط محیطی است. برای مثال تابلوهای برق در محیط های صنعتی با تابلوهای نصب شده در فضاهای مسکونی تفاوت های اساسی دارند و VDE برای هرکدام شرایط دقیق و مفصل ارائه می دهد. موارد برجسته در استاندارد VDE
- تست ایمنی شوک الکتریکی
- تست مقاومت اشتعال
- تست عملکرد در دماهای شدید
- تست کیفیت عایق بندی کابل ها و شینه ها
رعایت VDE برای صادرات تجهیزات الکتریکی به اروپا الزام قطعی است.
استاندارد IEEE و تأثیر آن بر کیفیت قابل اطمینان تابلو برق
IEEE (Institute of Electrical and Electronics Engineers) یکی از معتبرترین سازمان های علمی و مهندسی جهان است و استانداردهای آن طیف گسترده ای از تجهیزات الکتریکی، مخابراتی و صنعتی را پوشش می دهد. در زمینه تابلو برق، استاندارد IEEE بیشتر در پروژه های آمریکایی، نیروگاهی، پتروشیمی و شبکه توزیع انرژی استفاده می شود.
استاندارد IEEE با تمرکز بر پایداری سیستم قدرت، ایمنی اپراتور، هماهنگی حفاظتی و قابلیت اطمینان بلندمدت تدوین شده است. این استانداردها اغلب در پروژه های حساس مانند نیروگاه ها، پالایشگاه ها، سکوهای نفتی و صنایع سنگین به کار می روند؛ زیرا در این محیط ها حتی کوچک ترین خطا می تواند خسارت گسترده ایجاد کند. نقاط قوت استاندارد IEEEشامل موارد زیر می شوند:
- بررسی عمیق رفتار حرارتی تجهیزات
- تمرکز بر سیستم زمین (Earthing)
- الزامات دقیق در حوزه اتصال کوتاه و هماهنگی حفاظتی
- تست های سختگیرانه محیطی و دمایی
به دلیل گستردگی حوزه های تحت پوشش IEEE، بسیاری از مهندسان این استاندارد را به عنوان یک مرجع پیشرفته در طراحی تابلو برق انتخاب می کنند.

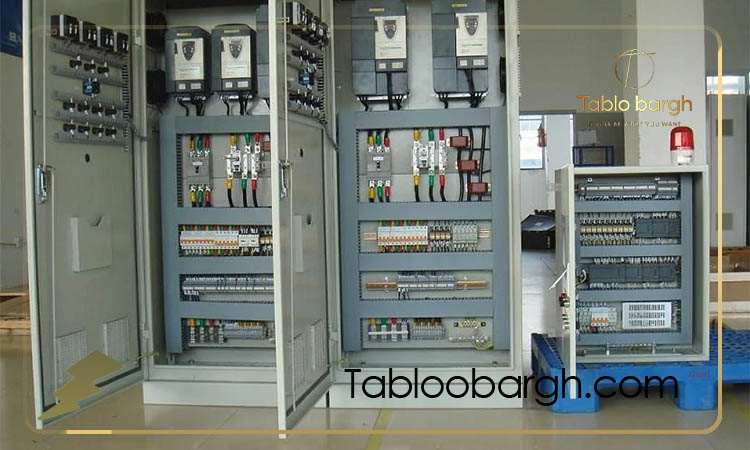

مقایسه تفاوت ها و شباهت های IEC، VDE و IEEE
برای آن که بتوان انتخاب صحیحی در طراحی تابلو برق داشت، مهم است تفاوت ها و شباهت های این سه استاندارد بررسی شود. هر سه استاندارد هدف مشترکی دارند؛ افزایش ایمنی، بهبود عملکرد و کاهش ریسک. اما مسیر رسیدن به این هدف ها متفاوت است.
استاندارد IEC عمومی ترین و پرکاربردترین استاندارد است و در بسیاری از کشورها به عنوان استاندارد رسمی پذیرفته شده است. استاندارد VDE سختگیرانه تر است و تمرکز بیشتری بر کیفیت ساخت و ایمنی مکانیکی دارد. استاندارد IEEE نیز بیشتر روی هماهنگی حفاظتی، سیستم زمین و تحلیل رفتار سیستم قدرت تمرکز دارد.
| استاندارد | حوزه اصلی | سختگیری | کاربرد |
| IEC | ایمنی و عملکرد تابلو برق | متوسط | جهانی، صنعتی، ساختمانی |
| VDE | کیفیت ساخت و ایمنی فنی | زیاد | اروپا، تجهیزات بسیار حساس |
| IEEE | قابلیت اطمینان و سیستم قدرت | بسیار زیاد | آمریکا، نیروگاه، نفت و گاز |
الزامات حفاظتی در تابلو برق بر اساس استاندارد جهانی
یکی از مهم ترین بخش های طراحی تابلو برق، حفاظت در برابر خطرات الکتریکی است. استانداردهای IEC، VDE و IEEE هرکدام مجموعه ای از الزامات حفاظتی دارند که رعایت آن ها باعث جلوگیری از مشکلاتی مانند اضافه بار، اتصال کوتاه، شوک الکتریکی و خطاهای حرارتی می شود.
این الزامات شامل انتخاب صحیح فیوزها، کلیدهای حفاظتی، سیستم های ارت، فاصله های عایقی، کلاس حفاظتی IP، حفاظت حرارتی موتورها، حفاظت اضافه جریان و انتخاب تجهیزات مطابق قدرت اتصال کوتاه شبکه است. رعایت الزامات حفاظتی نه تنها ایمنی تابلو برق را افزایش می دهد، بلکه عمر تجهیزات داخلی تابلو را بیشتر می کند و احتمال خرابی و توقف سیستم را کاهش می دهد.
استانداردهای مربوط به تست و بازرسی تابلو برق
هر تابلو برق پس از طراحی و ساخت باید تحت مجموعه ای از تست ها قرار گیرد تا انطباق آن با استانداردها تأیید شود. بسیاری از این تست ها اجباری هستند و بدون آن ها تابلو برق قابلیت بهره برداری نخواهد داشت. برخی از مهم ترین تست های استاندارد شامل تست دی الکتریک، تست افزایش دما، تست اتصال کوتاه، تست مکانیکی، تست IP، تست مقاومت زمین، تست عملکرد تجهیزات حفاظتی و تست عملکرد کلیدهاست.
استاندارد IEC 61439 مجموعه کاملی از این آزمون ها را معرفی کرده است و استاندارد VDE نیز در زمینه تست مقاومت و ایمنی حرارتی بسیار سختگیرانه عمل می کند. IEEE نیز برای پروژه های نیروگاهی و صنعتی تست های تکمیلی بیشتری دارد.

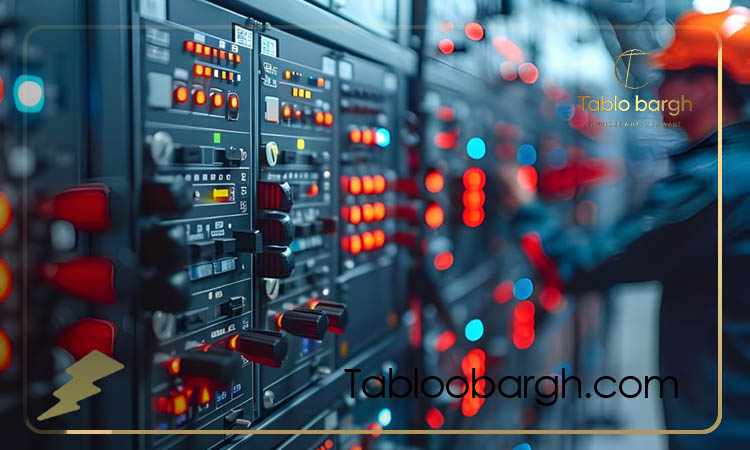

تأثیر استانداردهای بین المللی بر افزایش طول عمر تجهیزات
تابلو برقی که بر اساس استاندارد ساخته شده باشد، عمر مفید بیشتری خواهد داشت. دلیل این موضوع انتخاب صحیح ضخامت ورق، انتخاب شینه با ظرفیت مناسب، طراحی اصولی تهویه، رعایت فاصله های عایقی و استفاده از تجهیزات با کیفیت استاندارد است.
همچنین رعایت الزامات حرارتی و مکانیکی باعث می شود قطعات در برابر گرما، رطوبت، ضربه و شرایط محیطی مقاوم باشند. استانداردهای جهانی با بررسی دقیق رفتار تجهیزات در شرایط واقعی، بهترین روش های طراحی را ارائه می دهند و نتیجه این می شود که تابلو برق بتواند سال ها بدون خرابی کار کند.
چالش در پیاده سازی استانداردهای IEC, VDE و IEEE
با وجود اهمیت بالای استانداردها، پیاده سازی آن ها همیشه ساده نیست. یکی از مشکلات مهم، عدم دسترسی به تجهیزات استاندارد یا کمبود فضای مناسب برای طراحی اصولی است. همچنین برخی پروژه ها به دلیل محدودیت بودجه، ترجیح می دهند از تجهیزات غیراستاندارد استفاده کنند که در آینده باعث افزایش هزینه ها و بروز خطا می شود.
چالش دیگر، پیچیدگی برخی استانداردهاست. برای مثال، استانداردهای IEEE نیاز به دانش عمیق در زمینه سیستم قدرت دارند و بسیاری از طراحان بدون تجربه کافی نمی توانند آن را اجرا کنند. تفاوت میان استاندارد طراحی در کشورهای مختلف نیز باعث سردرگمی برخی مهندسان می شود.
سخن پایانی
طراحی تابلو برق بدون رعایت استانداردهای بین المللی می تواند یک خطر جدی برای سیستم قدرت و افراد درگیر در پروژه باشد. استانداردهای IEC، VDE و IEEE ستون های اصلی طراحی مدرن تابلو برق هستند و رعایت دقیق آن ها باعث افزایش ایمنی، کارایی، قابلیت اطمینان و طول عمر تجهیزات می شود.
مهندسان برق و طراحان صنعتی باید با جزئیات این استانداردها آشنا باشند تا بتوانند تابلوهای برقی تولید کنند که نه تنها مطابق الزامات فنی باشند، بلکه بتوانند در شرایط مختلف محیطی و عملیاتی عملکرد پایدار و مطمئن ارائه دهند. استانداردها یک سرمایه گذاری بلندمدت هستند؛ سرمایه ای که از خسارت ها جلوگیری می کند و بهره وری سیستم را افزایش می دهد.
سوالات متداول استاندارد بین المللی طراحی تابلو برق (IEC, VDE, IEEE)
- کدام استاندارد برای طراحی تابلو برق مناسب تر است؟
برای بیشتر پروژه ها IEC مناسب ترین استاندارد است، اما برای تجهیزات دقیق صنعتی یا پروژه های اروپایی VDE و برای پروژه های نیروگاهی یا نفت و گاز IEEE گزینه بهتری است. - آیا رعایت نکردن استانداردهای بین المللی خطرناک است؟
بله. عدم رعایت استانداردها می تواند منجر به آتش سوزی، اتصال کوتاه، خرابی تجهیزات، کاهش عمر تابلو برق و خطرات جدی برای اپراتور شود. - آیا می توان چند استاندارد را هم زمان اجرا کرد؟
در بسیاری از پروژه ها ترکیب استانداردها ضروری است. برای مثال ممکن است طراحی کلی مطابق IEC باشد اما برخی تجهیزات بر اساس VDE یا IEEE انتخاب شوند.
