یکی از مهمترین مواردی که در صنعت به آن اهمیت زیادی داشته می شود موضوع ایمنی سیستم ها است. با توجه به اینکه بیشتر قسمت های سیستمهای صنعتی دارای قطعات و تجهیزات برقی خاصی هستند بنابراین ایمنی این تجهیزات در صنعت حرف اول را می زند. از مهمترین تجهیزات ایمنی پرکاربرد در صنعت می توان تابلو برق را معرفی کرد. تابلو برق به عنوان یک محفظه همه قطعات الکترونیکی را در خود جای می دهد و از آنها در برابر خطرات احتمالی محافظت می کند. اجزای تابلوهای برق صنعتی چیست موضوعی است که در ادامه آن را مورد بررسی قرار خواهیم داد.
تابلو برق صنعتی چیست؟
تابلو برق صنعتی چیست و اجزای تابلوهای برق صنعتی کدام اند از جمله موضوعاتی است که در ادامه به آن خواهیم پرداخت. تابلو برق صنعتی به عنوان یک محفظه فلزی است که تجهیزات و قطعات الکترونیکی در آن قرار می گیرد. البته باتوجه به کاربرد تابلو برق، قطعات به کار رفته در هر کدام از تابلو برق ها با یکدیگر متفاوت است.
تابلو برق صنعتی به عنوان یک محفظه فلزی دارای کلیدها، سوئیچ ها، نمایشگرها و قطعات الکترونیکی است که مانع از خطر برق رفتگی در افراد می شود و همچنین از تجهیزات و قطعات الکترونیکی نیز در برابر عوامل محیطی محافظت می کند. از طرفی تابلو برق صنعتی از کارکنانی که در کنار سیستم های الکترونیکی کار می کنند نیز به خوبی محافظت می کند. با این حال می توان بیان کرد که تابلو برق ها در صنعت بسیار مورد استفاده قرار می گیرند.

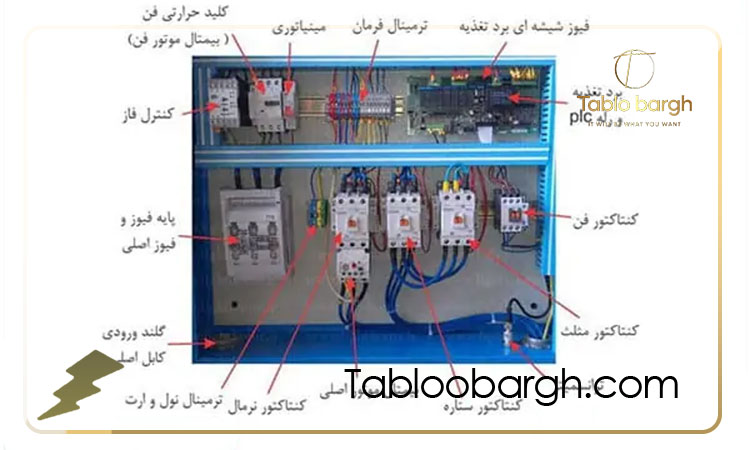

اجزای تابلو های برق صنعتی کدام است؟
تالوهای برق صنعتی از اجزای مختلفی تشکیل شده است که شامل موارد زیر است:
کلید حرارتی
کلید حرارتی در تابلوی برق این وظیفه را دارد که در برابر اضافه بار الکترونیکی و حرارتی از موتورهای الکتریکی مواظبت کند.
کلید نشتی جریان
یکی دیگر از اجزای تابلوهای برق صنعتی، کلید نشتی جریان یا محافظ جان است که این کلید نقش بسزایی در مراقبت کردن از کاربران در برابر خطرات شوک الکتریکی و برق گرفتگی دارد. در صورت نشتی جریان، مدار توسط این کلید قطع می شود تا در پی آن از وقوع آتش سوزی نیز جلوگیری می شود.
سوئیچ الکتریکی
قطع جریان به صورت دستی به وسیله این سوئیچ الکتریکی انجام می شود.
چراغ سیگنال
مشخص شدن وضعیت قسمت های مختلف تجیهزات برقی توسط چراغ سیگنال مشخص می شود. اگر قسمتی از تجهیزات الکترونیکی خاموش شود آن قسمت نیز خاموش می شود و اگر قسمتی فعال بود چراغ سیگنال نیز روشن خواهد شد.
چراغ هشدار
چراغ هشدار در تابلو برق صنعتی در زمان شناسایی هر گونه مشکل و خطر روشن می شود. این چراغ از دور نیز با هشدار دادن کاربران را از وجود خطر مطلع خواهد کرد که البته برخی از چراغ های هشدار نیز دارای آژیر هستند.
تایمر
تایم ارسال سیگنال و کنترل و زمان بندی آن بر وظیفه تایمر است.
ترمینال
ترمینال یکی دیگر از اجزای تابلوهای برق صنعتی است که بستر لازم برای برقراری ارتباط میان اجزای داخل تابلو برق و قطعات خارجی را به بهترین شکل در تابلو برق صنعتی فراهم می کند. در واقع دو نوع تابلو برق صنعتی وجود دارد که شامل تابلو برق صنعتی فرمان و پاور است.
ترمینال فرمان سنسورها و میکروسوئیچ ها را فعال می کند و اطلاعات مورد نظر را به تابلو برق صنعتی منتقل می کند. از طرفی ترمینال پاور جریان برق را به سمت دستگاه های مصرف کننده منتقل می کند.
میکروسوئیچ
میکروسوئیچ ها یکی دیگر از اجزای تابلوای برق صنعتی است که شامل کلیدهای قطع و وصل جریان هستند. این کلیدهای قطع و وصل جریان نسبت به تغییرات فشار حساس هستند. این بدین معنی است که نسبت به افت فشار و یا با بالا رفتن فشار سریع واکنش نشان می دهند.
وسایل اندازه گیری
وسایل اندازه گیری در تابلو برق صنعتی شامل وسایلی همچون کسینوس متر، فرکانس متر، ولت متر و آمپر متر است.
ترانس جریان یا ولتاژ
ولتاژ یا ترانس جریان برای افزایش یا کاهش ولتاژ مورد استفاده قرار می گیرند.
شمش مسی
شمش مسی یا شینه یکی از اجزای تابلوهای برق صنعتی که در مواقعی که باید جریان برق زیادی از تابلوی برق عبور کند مورد استفاده قرار می گیرد. در واقع از این قطعه می توان به جای کابل نیز استفاده کرد. شمش مسی به صورت عمودی و افقی در تابلوی برق صنعتی نصب می شود.
سافت استارتر
برای راه اندازی ملایم موتورها در برخی از تابلوهای برق از قطعه ای به نام ساف استاتر استفاده می شود.
اینورتر
این قطعه یکی از پرکاربردترین قطعه در تابلو برق صنعتی است که وظیفه کنترل فرکانس دور الکتروموتور را بر عهده دارد.
داکت کابل
داکت کابل در تابلو برق صنعتی به عنوان یک محفظه در نگهداری سیم کشی ها و کابل های متصل به تابلو برق بکار می رود. این محفظه از کابل ها در برابر آسیب دیدگی به خوبی مواظبت می کند و از طرفی موجب زیباترشدن ظاهر تابلو برق نیز می شود.
بدنه یا همان محفظه فلزی تابلو برق
بدنه یکی از مهمترین اجزای تابلوهای برق صنعتی است که جنس آن از فلز می باشد و همه قطعات و تجهیزات الکترونیکی را به خوبی در خود جای می دهد.
تابلو برق صنعتی به چند دسته طبقه بندی می شود؟
تابلو برق صنعتی به عنوان یک محفظه فلزی دارای سیستم ها و قطعات مختلفی است که شامل کلیدها، قطعات حفاظتی، قطعات اندازه گیری، نمایشگرها، قطعات کنترلی و … است. طراحی تابلو برق های صنعتی بدین گونه است که از برق گرفتگی افراد جلوگیری می کند و از طرفی از سیستم های ایمنی و تجهیزات الکترونیکی نیز به خوبی مواظبت می کند.
از مهمترین وظایف تابلو های برق صنعتی می توان به توزیع جریان در یک واحد مسکونی یا اداری، کنترل توزیع جریان، کنترل موتورهای سه فاز، تابلوهای بانک خازنی جهت اصلاح ضریب توان، تابلوهای کنترل جهت کنترل اتوماتیک فرایندهای صنعتی و … اشاره کرد. تابلوهای برق صنعتی از نظر ولتاژ و ابعاد به دسته های زیر طبقه بندی می شود:
- تابلو برق فشار ضعیف یا ولتاژ پایین
- ولتاژ تابلو برق ولتاژ کمتری در حدود 1000 وات دارد.
- تابلو برق ولتاژ متوسط
- ولتاژ این تابلو برق صنعتی نیز بین 1000 تا 36000 ولت است.
- تابلو برق فشار قوی یا ولتاژ بالا
- ولتاژ این تابلو برق نیز در حدود 36000 ولت است.
در چه مکان هایی تابلو برق کاربرد دارد؟
تابلو برق به دلیل کارآیی بالایی که دارد در بسیاری از مکان ها مورد استفاده قرار می گیرد. از مهمترین کاربردهای تابلو برق می توان در مکان هایی همچون ایستگاه های برق، مبدل و توزیع، ساختمان های سازمانی و تجاری، پالایشگاه ها و کارخانجات صنعتی اشاره کرد.
سخن پایانی
در این مقاله ما به بررسی اجزای تابلوهای برق صنعتی پرداختیم و اجزای تابلو برق صنعتی را برای شما بیان کردیم. اما نکته ای که باید بدانید این است که تابلوهای برق صنعتی با توجه به کاربردی که دارند دارای قطعات و تجهیزات متفاوتی نیز هستند. تابلو برق صنعتی به عنوان یک محفظه فلزی دارای کلیدها، سوئیچ ها، نمایشگرها و قطعات الکترونیکی است که مانع از خطر برق گرفتگی در افراد می شود و همچنین از تجهیزات و قطعات الکترونیکی نیز در برابر عوامل محیطی محافظت می کند. از طرفی تابلو برق صنعتی از کارکنانی که در کنار سیستم های الکترونیکی کار می کنند نیز به خوبی محافظت می کند. با این حال می توان بیان کرد که تابلو برق ها در صنعت بسیار مورد استفاده قرار می گیرند.
سوالات متداول اجزای تابلوهای برق صنعتی
- تابلوهای برق صنعتی با ولتاژ 1 کیلو وات در کدام گروه از تابلوهای برق صنعتی طبقه بندی می شوند؟
تابلوهایی که ولتاژ آن 1 کیلو وات است در دسته تابلوهای برق صنعتی فشار ضعیف قرار می گیرند. - تابلو برق صنعتی مجموعه ای از چند تجهیزات را در خود جای می دهد؟
تابلوبرق صنعتی مجموعه ای از وسایل اندازه گیری، حفاظتی، تجهیزات کنترل و تنظیم کننده و … را در خود جای می دهد. - تابلوهای برق صنعتی چرا ضرورت دارند؟
تابلوهای برق صنعتی برای توزیع، انتقال و تبدیل انرژی الکتریکی، کنترل تجهیزات مصرف کننده انرژی الکتریکی و بهره برداری انرژی الکتریکی در تولید به کار می روند.
