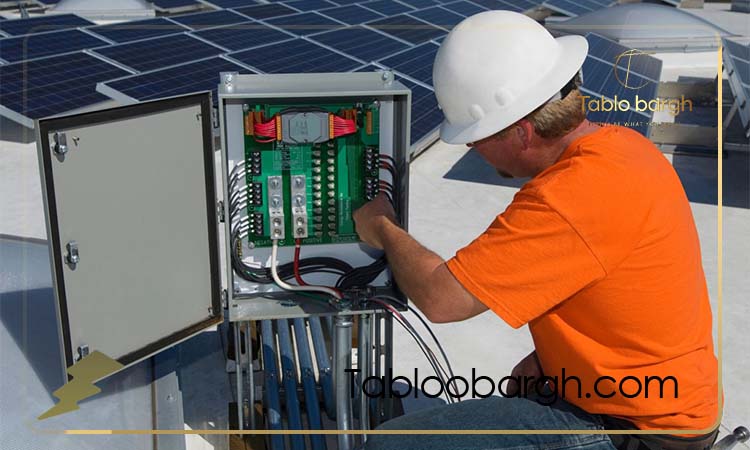

در سال های اخیر با رشد استفاده از انرژی های تجدیدپذیر در ایران و جهان، سیستم های خورشیدی فتوولتائیک به یکی از مهم ترین منابع تأمین برق پاک تبدیل شده اند. این سیستم ها نه تنها به کاهش وابستگی به سوخت های فسیلی کمک می کنند، بلکه با کاهش هزینه های بلندمدت انرژی، راهکاری پایدار برای مناطق شهری و روستایی به شمار می روند. اما سوال این است که کاربرد تابلو برق در سیستم های خورشیدی چیست؟
در قلب هر سامانه ی خورشیدی، بخشی حیاتی وجود دارد که عملکرد، ایمنی و پایداری سیستم را تضمین می کند: تابلو برق خورشیدی. تابلو برق در این ساختار نقش مغز سیستم را دارد؛ جایی که تمام ورودی ها و خروجی ها، جریان ها، حفاظت ها و فرمان های کنترلی در آن متمرکز می شود.
بدون وجود پنل خورشیدی استاندارد و طراحی شده برای شرایط ویژه ی فتوولتائیک، هیچ نیروگاه خورشیدی، چه کوچک روی پشت بام خانه باشد و چه بزرگ در مقیاس صنعتی، امکان بهره برداری ایمن و پایدار نخواهد داشت.
نقش تابلو برق در کنترل و ایمنی سیستم های خورشیدی
تابلو برق خورشیدی وظیفه دارد انرژی تولیدی پنل ها را به شکلی کنترل شده و ایمن به سایر اجزای سیستم منتقل کند. این تابلوها با طراحی دقیق، مسیر عبور جریان DC از پنل ها به سمت اینورتر و سپس انتقال انرژی AC به شبکه یا مصرف کننده را مدیریت می کنند.
نکته ی مهم در عملکرد تابلو برق این است که ایمنی الکتریکی را در برابر هرگونه نوسان، خطا، یا اضافه بار تضمین کند. سیستم خورشیدی در معرض تغییرات شدید دما، اشعه ی UV، و در برخی مناطق رعدوبرق های فصلی است.
بنابراین، پنل باید بتواند در تمامی شرایط محیطی از تجهیزات محافظت کند. همچنین کنترل جریان، قطع اضطراری و امکان مانیتورینگ از دیگر وظایف حیاتی این بخش به شمار می روند.
بیشتر بخوانید» تفاوت های اصلی تابلو برق خانگی و صنعتی

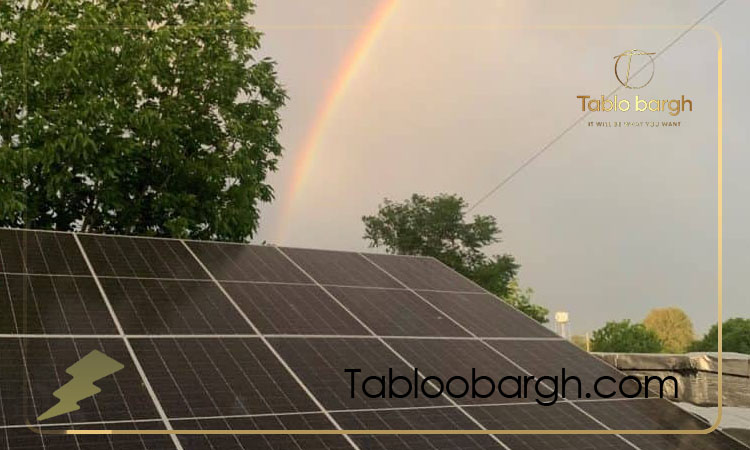

اجزای اصلی پنل خورشیدی و وظیفه هر بخش
تابلو برق خورشیدی از اجزای مختلفی تشکیل شده است که هر کدام وظیفه ای حیاتی در مسیر انتقال انرژی دارند. این اجزا در کنار هم شبکه ای هماهنگ ایجاد می کنند تا جریان برق از پنل خورشیدی تا خروجی نهایی با ایمنی و راندمان بالا عبور کند.
| نام بخش | وظیفه اصلی | توضیح عملکردی |
| فیوز DC | حفاظت در برابر جریان اضافی بین پنل ها و اینورتر | در زمان بروز اتصال کوتاه، مسیر را قطع می کند تا به پنل ها یا کابل ها آسیبی نرسد. |
| کلید DC | قطع و وصل مدار در بخش جریان مستقیم | امکان جداسازی بخش های مختلف برای سرویس یا تعمیر را فراهم می کند. |
| سرج ارستر (Surge Arrester) | حفاظت در برابر صاعقه و نوسانات لحظه ای ولتاژ | از آسیب ناگهانی به تجهیزات الکترونیکی جلوگیری می کند. |
| شینه ها | انتقال مکانیکی و ایمن جریان | به عنوان مسیر اصلی عبور جریان در تابلو عمل می کنند. |
| فیوز AC | حفاظت در خروجی اینورتر | در صورت بروز اضافه بار در سمت جریان متناوب مدار را قطع می کند. |
| کلید محافظ جان (RCD) | محافظت از افراد در برابر برق گرفتگی | در صورت نشتی جریان بلافاصله مدار را قطع می کند. |
| ترمینال ها | محل اتصال کابل ها | تضمین کننده ی ارتباط پایدار بین ورودی و خروجی ها هستند. |
هر یک از این اجزا باید مطابق با استانداردهای بین المللی انتخاب و نصب شوند، زیرا کیفیت ساخت و هماهنگی میان قطعات تأثیر مستقیم بر عملکرد کل سیستم دارد.
تفاوت تابلو برق AC و DC در نیروگاه های خورشیدی
در سیستم های فتوولتائیک، جریان برق در دو مرحله وجود دارد: ابتدا انرژی به صورت جریان مستقیم (DC) از پنل ها تولید می شود و سپس توسط اینورتر به جریان متناوب (AC) تبدیل می گردد. به همین دلیل دو نوع تابلو برق در این سیستم ها به کار می رود. تابلو برق DC و تابلو برق AC این دو نوع تابلو برق هستند.
تابلو برق DC بین پنل ها و اینورتر نصب می شود و وظیفه کنترل و حفاظت مدارهای جریان مستقیم را بر عهده دارد. از سوی دیگر، تابلو برق AC در سمت خروجی اینورتر قرار گرفته و انرژی تبدیل شده را به شبکه یا مصرف کننده منتقل می کند.
تفاوت اصلی این دو در نوع تجهیزات حفاظتی و تحمل جریان است؛ در تابلوهای DC، جریان پیوسته نیازمند قطع کننده هایی است که بتوانند قوس الکتریکی مداوم را مهار کنند، در حالی که در تابلوهای AC قطع و وصل جریان ساده تر و ایمن تر است. همچنین در نیروگاه های بزرگ، هر دو نوع تابلو به صورت مجزا ولی هماهنگ کار می کنند تا پایداری و کنترل کامل فراهم شود.

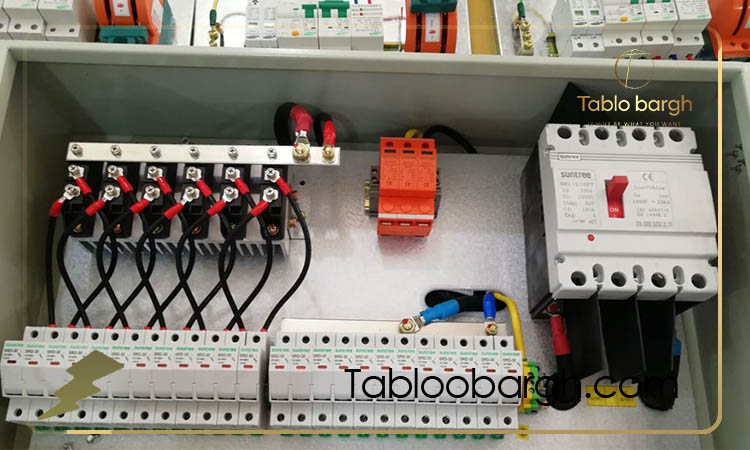

نحوه اتصال اینورتر و پنل ها به تابلو برق مرکزی
در یک سیستم فتوولتائیک استاندارد، پنل های خورشیدی به صورت سری و موازی به هم متصل می شوند تا ولتاژ و جریان مورد نیاز برای اینورتر تأمین شود. اینورتر سپس انرژی DC را به AC تبدیل کرده و به تابلو برق مرکزی متصل می گردد.
در این تابلو، خروجی اینورتر به فیوزها و کلیدهای حفاظتی متصل است و سپس برق از طریق شینه ها و کابل ها به شبکه برق شهری یا تجهیزات مصرف کننده هدایت می شود.
طراحی مسیر اتصال باید به گونه ای باشد که در صورت بروز خطا در یکی از شاخه ها، سایر مسیرها بدون مشکل به کار خود ادامه دهند. مهندسان برق معمولاً در طراحی این ارتباط از کابل های استاندارد با روکش مقاوم در برابر UV و حرارت بالا استفاده می کنند تا پایداری سیستم در درازمدت حفظ شود.
بررسی استانداردهای بین المللی طراحی تابلو برق خورشیدی
تابلو برق خورشیدی باید طبق استانداردهای جهانی طراحی و ساخته شود تا ایمنی و دوام آن تضمین گردد. در غیر این صورت، کاملا غیر ایمن بوده و قابلیت استفاده شدن ندارند. مهم ترین استانداردهای مربوط به طراحی تابلو برق فتوولتائیک شامل موارد زیر هستند:
- IEC 61439 برای تابلوهای توزیع و حفاظت صنعتی
- IEC 60364-7-712 مخصوص تأسیسات فتوولتائیک
- UL 1741 در آمریکا برای تجهیزات متصل به شبکه
- IEC 60529 برای درجه حفاظت در برابر گرد و غبار و رطوبت (IP Rating)
رعایت این استانداردها باعث می شود تابلو برق خورشیدی در برابر شرایط محیطی سخت، بار الکتریکی بالا، و خطرات احتمالی ایمن باشد.
روش های نگهداری و سرویس دوره ای تابلو برق در سیستم فتوولتائیک
تابلو برق خورشیدی همانند سایر تجهیزات الکتریکی نیاز به بازرسی و سرویس منظم دارد تا از بروز خطاهای ناگهانی جلوگیری شود. نگهداری مناسب شامل بررسی سلامت فیوزها، تمیز کردن اجزای داخلی از گرد و غبار، کنترل اتصالات مکانیکی و تست تجهیزات حفاظتی است.
در نیروگاه های خورشیدی بزرگ، سرویس دوره ای معمولاً هر شش ماه یک بار انجام می شود، در حالی که در سیستم های خانگی، بررسی سالانه نیز کافی است. علاوه بر این، پایش حرارتی با دوربین ترموگرافی می تواند نقاط داغ (Hot Spot) احتمالی در تابلو را شناسایی کرده و از آسیب جدی جلوگیری کند.

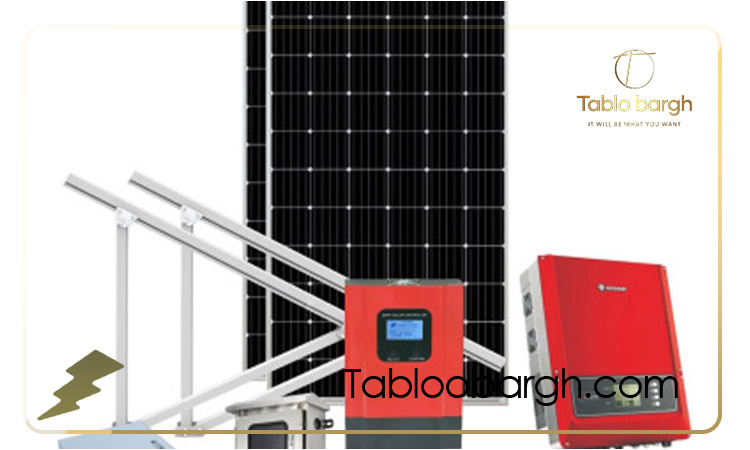

خطاهای رایج در نصب تابلو برق و پیامدهای آن در عملکرد سیستم
یکی از دلایل اصلی کاهش راندمان سیستم های خورشیدی، نصب نادرست پنل خورشیدی است. خطاهایی مانند استفاده از کابل های نامناسب، اتصال اشتباه قطب ها، عدم رعایت فاصله ی استاندارد بین تجهیزات یا عدم زمین کردن صحیح، می تواند پیامدهای جدی داشته باشد.
این خطاها ممکن است باعث افزایش دمای داخلی تابلو، آتش سوزی، افت ولتاژ، یا حتی از کار افتادن کامل اینورتر شوند. متأسفانه در برخی پروژه ها به دلیل کاهش هزینه، از تابلوهای غیر استاندارد یا مونتاژ شده بدون تست استفاده می شود که ریسک بسیار بالایی دارد.
بنابراین نصب پنل خورشیدی باید توسط متخصصان واجد صلاحیت و با رعایت دستورالعمل های سازنده انجام شود تا سیستم بتواند در طول سال ها عملکرد پایدار خود را حفظ کند.
سخن پایانی
تابلو برق خورشیدی، شریان اصلی هر سیستم فتوولتائیک است و بدون آن امکان بهره برداری ایمن و پایدار وجود ندارد. این تابلوها علاوه بر انتقال انرژی، مسئول کنترل، حفاظت و ارتباط اجزای مختلف سیستم هستند. از تابلوهای DC و AC گرفته تا نمونه های هوشمند، هرکدام نقش حیاتی در تضمین راندمان و ایمنی دارند.
سوالات متداول کاربرد تابلو برق در سیستم های خورشیدی
- تابلو برق خورشیدی چه تفاوتی با تابلو برق معمولی دارد؟
تابلو برق خورشیدی مخصوص سیستم های فتوولتائیک طراحی می شود و شامل تجهیزات حفاظتی خاص برای جریان DC و شرایط محیطی بیرونی است. در حالی که تابلو برق معمولی عمدتاً برای محیط های صنعتی داخلی به کار می رود و حفاظت در برابر نوسانات خورشیدی یا صاعقه را ندارد. - هر چند وقت یک بار باید تابلو برق خورشیدی سرویس شود؟
در سیستم های خانگی، بازبینی سالی یک بار کافی است؛ اما در نیروگاه های بزرگ یا مناطق دارای گردوغبار زیاد، بازبینی هر شش ماه توصیه می شود. این کار شامل تست فیوزها، تمیز کردن داخل تابلو و کنترل اتصالات است. - آیا استفاده از تابلو برق هوشمند در سیستم های کوچک مقرون به صرفه است؟
بله، در سال های اخیر هزینه تابلوهای هوشمند کاهش یافته و حتی در سیستم های کوچک نیز با توجه به مزایای مانیتورینگ و حفاظت پیشرفته، استفاده از آن ها توجیه اقتصادی دارد.
