قوس الکتریکی یا Arc Flash یکی از خطرناک ترین پدیده هایی است که می تواند در سیستم های قدرت و به ویژه در تابلوهای برق رخ دهد. این پدیده زمانی اتفاق می افتد که جریان الکتریکی، به جای عبور از مسیر هادی طراحی شده، از طریق هوا بین دو نقطه دارای پتانسیل متفاوت تخلیه شود. قوس الکتریکی نه تنها می تواند باعث آسیب جدی به تجهیزات شود، بلکه حرارت شدید، نور بسیار درخشان، فشار ناگهانی و حتی مواد مذاب حاصل از آن می تواند جان افراد حاضر در محل را تهدید کند.
درک علل قوس الکتریکی (Arc Flash) تابلو برق و اتخاذ راهکارهای پیشگیرانه، برای مهندسان و تکنسین های برق صنعتی اهمیت حیاتی دارد. این دانش نه تنها به افزایش ایمنی کمک می کند، بلکه هزینه های ناشی از خرابی تجهیزات و توقف تولید را نیز کاهش می دهد.
تعریف دقیق از قوس الکتریکی
قوس الکتریکی در اصل یک تخلیه الکتریکی کنترل نشده است که در اثر شکست دی الکتریک هوا بین دو نقطه با اختلاف پتانسیل بالا ایجاد می شود. در حالت عادی، هوا یک عایق خوب است، اما هنگامی که میدان الکتریکی از حد مشخصی فراتر رود، هوا یونیزه شده و رسانا می شود. در این لحظه، جریان الکتریکی با شدت بالا از میان این مسیر یونیزه عبور کرده و قوس شکل می گیرد.
دمای قوس الکتریکی می تواند به بیش از ۱۹ هزار درجه سانتی گراد برسد؛ دمایی که به راحتی فلز مس را ذوب و تبخیر می کند. علاوه بر حرارت، شوک فشار و صدای ناشی از قوس نیز می تواند آسیب های ثانویه ایجاد کند.
“برای خرید تابلو برق صنعتی به این صفحه مراجعه نمایید.”
علل اصلی وقوع قوس الکتریکی در تابلو برق
هرچند قوس الکتریکی می تواند در هر نقطه ای از سیستم قدرت رخ دهد، اما تابلوهای برق به دلیل تراکم بالای تجهیزات و وجود اتصالات متعدد، بیشتر در معرض آن هستند. برخی از مهم ترین علل عبارت اند از:
- اتصال کوتاه ناگهانی بین فازها یا فاز و زمین:
شایع ترین دلیل قوس الکتریکی است. این اتصال ممکن است ناشی از خرابی عایق ها، نفوذ رطوبت، یا برخورد اجسام فلزی باشد.
- شل شدن یا خوردگی اتصالات:
اتصال نامطمئن باعث افزایش مقاومت موضعی می شود که می تواند نقطه داغ ایجاد کند و منجر به یونیزاسیون هوا و شروع قوس شود.
- آلودگی و گردوغبار رسانا:
ذرات رسانا مثل گردوغبار فلزی یا رطوبت می توانند مسیرهای هدایتی ناخواسته ایجاد کنند.
- خطای انسانی:
کار روی تجهیزات برقدار بدون رعایت فاصله ایمن یا استفاده از ابزار نامناسب یکی از عوامل مهم بروز قوس الکتریکی است.
- تجهیزات معیوب یا فرسوده :
کلیدهای قدرت، بریکرها یا فیوزهایی که به درستی عمل نمی کنند، ممکن است نتوانند جریان خطا را در زمان مناسب قطع کنند و شرایط قوس را فراهم کنند.
برای مطالعه بیشتر» نقش باس بار در کاهش افت ولتاژ در تابلوهای فشار ضعیف

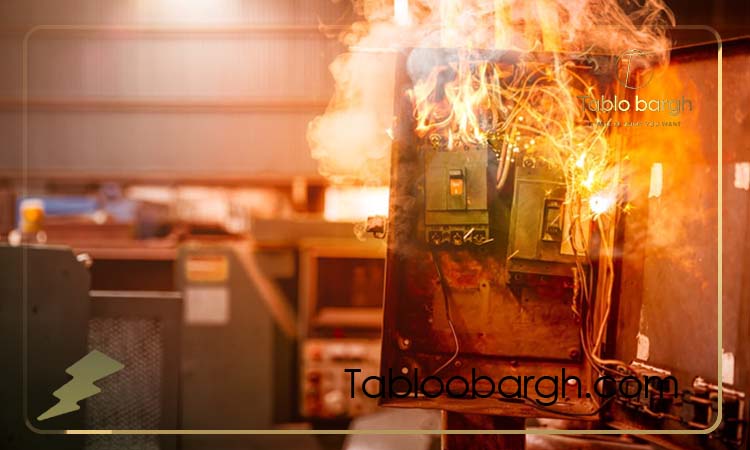

پیامدهای قوس الکتریکی
وقوع قوس الکتریکی نه تنها باعث توقف فوری سیستم می شود، بلکه می تواند خسارت های گسترده ای در تابلو برق صنعتی ایجاد کند:
- آسیب یا نابودی کامل تابلو برق و تجهیزات مرتبط.
- سوختگی های شدید یا مرگ اپراتورها.
- ایجاد فشار و موج انفجار که می تواند به ساختار فیزیکی محل آسیب برساند.
- هزینه های بالا برای تعمیرات و جایگزینی تجهیزات.
- توقف طولانی مدت تولید و زیان های اقتصادی.
راهکارهای جلوگیری از وقوع قوس الکتریکی
پیشگیری از قوس الکتریکی مستلزم ترکیبی از طراحی مهندسی مناسب، انتخاب تجهیزات استاندارد، و رعایت دستورالعمل های ایمنی است. یکی از اولین گام ها، طراحی تابلو برق بر اساس استانداردهای بین المللی مانند IEC 61439 و رعایت فاصله هوایی و خزشی بین قطعات است. استفاده از باس بار و اتصالات با سطح مقطع مناسب و پوشش های عایقی باکیفیت، ریسک وقوع قوس را کاهش می دهد.
تعمیر و نگهداری دوره ای و بازرسی منظم از اتصالات، شینه ها، و تجهیزات حفاظتی اهمیت زیادی دارد. هرگونه شل شدگی، تغییر رنگ عایق یا آثار حرارت باید فوراً بررسی و رفع شود.
همچنین، آموزش پرسنل و الزام به استفاده از تجهیزات حفاظت فردی (PPE) هنگام کار روی تابلو، از مهم ترین راهکارهاست. استفاده از سیستم های تشخیص قوس و کلیدهای قدرت با قابلیت قطع سریع (Arc Fault Circuit Interrupter) نیز از اقدامات پیشرفته برای کاهش خطر است.
نقش تکنولوژی های نوین در کاهش خطر قوس
امروزه، برخی تابلوهای برق به حسگرهای نوری و فشار مجهز می شوند که می توانند وقوع قوس را در کسری از ثانیه تشخیص دهند و فرمان قطع فوری مدار را صادر کنند. استفاده از سلول های فلزی بخش بندی شده و طراحی ماژولار، خطر گسترش قوس به سایر بخش ها را به حداقل می رساند.
برترین تکنولوژي های نوین در کاهش خطر قوس
تکنولوژی های نوین در کاهش خطر قوس به شکل قابل توجهی موثر بوده اند. قوس الکتریکی معمولاً در زمانی رخ می دهد که جریان الکتریکی به طور ناگهانی از یک نقطه به نقطه دیگر عبور کند و این می تواند منجر به آسیب دیدگی، آتش سوزی یا سایر حوادث شود. برخی از این تکنولوژی ها که در کاهش خطر قوس الکتریکی موثر هستند عبارتند از:
- سیستم های قطع و محافظت قوس الکتریکی
سیستم های جدیدی برای شناسایی و قطع سریع جریان قوس الکتریکی توسعه یافته اند که می توانند در عرض چند میلی ثانیه عمل کنند. این سیستم ها معمولاً از سنسورهای نوری و الکتریکی برای شناسایی وقوع قوس و قطع مدار قبل از گسترش خطر استفاده می کنند.
- مواد عایق پیشرفته:
استفاده از مواد عایق جدید و مقاوم در برابر حرارت می تواند به جلوگیری از وقوع قوس های الکتریکی کمک کند. این مواد باعث می شوند که جریان های الکتریکی نتوانند به راحتی از مسیری خارج از مدار خود عبور کنند.
- ارتقاء طراحی تابلوهای برق:
طراحی تابلوهای برق و سیستم های توزیع به گونه ای انجام می شود که احتمال وقوع قوس به حداقل برسد. استفاده از سیستم های ضد قوس و طراحی مدارات پیچیده که باعث کاهش اثرات ناخواسته می شود، از جمله این تکنولوژی ها است.
- دستگاه های محافظ الکتریکی
دستگاه های محافظی که برای جلوگیری از ایجاد قوس های الکتریکی در اثر تغییرات ناگهانی ولتاژ یا جریان طراحی شده اند، نقش مهمی در ایمنی شبکه های الکتریکی دارند.
- سیستم های هوشمند نظارت بر وضعیت تجهیزات
تکنولوژی های اینترنت اشیاء (IoT) و سنسورها برای نظارت مستمر بر تجهیزات الکتریکی به کار گرفته می شوند. این سیستم ها می توانند علائم اولیه قوس الکتریکی را شناسایی کرده و به سرعت هشدار دهند یا اقدامات پیشگیرانه مانند قطع جریان را انجام دهند.
- توسعه فناوری های حفاظتی رله ها:
رله ها و سیستم های حفاظتی جدید به طور دقیق تری جریان های خطرناک و تغییرات ولتاژ را تشخیص می دهند و در صورتی که قوس الکتریکی شروع شود، به سرعت مدار را قطع می کنند.
سخن پایانی
قوس الکتریکی یکی از خطرناک ترین پدیده ها در سیستم های قدرت است که می تواند هم تجهیزات و هم نیروی انسانی را تهدید کند. در تابلوهای برق، به دلیل تراکم بالای تجهیزات و وجود اتصالات متعدد، خطر آن بیشتر است.
طراحی اصولی، انتخاب تجهیزات استاندارد، نگهداری منظم و آموزش نیروی انسانی، مهم ترین ارکان پیشگیری از این پدیده هستند. در پروژه های حساس، سرمایه گذاری در سیستم های حفاظتی پیشرفته می تواند تفاوت بین یک حادثه فاجعه بار و یک عملکرد ایمن و پایدار را رقم بزند.
سوالات متداول علل قوس الکتریکی (Arc Flash) تابلو برق
- قوس الکتریکی در تابلو برق چگونه ایجاد می شود؟
در اثر تخلیه جریان الکتریکی از طریق هوا به دلیل شکست عایقی، معمولاً ناشی از اتصال کوتاه یا خرابی تجهیزات. - خطرناک ترین بخش قوس الکتریکی چیست؟
حرارت بسیار بالا، موج فشار و ذرات مذاب که می توانند به شدت به انسان و تجهیزات آسیب بزنند. - مهم ترین راه پیشگیری از قوس چیست؟
طراحی و ساخت بر اساس استاندارد، نگهداری منظم و استفاده از تجهیزات حفاظتی مناسب. - آیا کار روی تابلو برقدار مجاز است؟
فقط در شرایط خاص، با رعایت پروتکل های ایمنی و استفاده از PPE مجاز است.
