در این مقاله قصد داریم تا به بررسی اینکه تابلو برق سردخانه چیست؟ بپردازیم باما همراه باشید. تابلو برق سردخانه به عنوان یکی از اجزای اصلی در سیستم های سردخانه صنعتی عمل می کند. این تابلو برق وظیفه کنترل و مدیریت تمامی تجهیزات برقی سردخانه را بر عهده دارد، از جمله کمپرسور ها، فن ها، سیستم های روشنایی و دستگاه های کنترل دما.
با توجه به اهمیت حفظ دمای مطلوب و پایداری عملکرد سردخانه، تابلو برق باید با دقت طراحی و نصب شود تا از عملکرد صحیح و ایمن تجهیزات اطمینان حاصل گردد. انتخاب و نگهداری صحیح این تابلو برق می تواند تاثیر بسزایی در کارایی و طول عمر سیستم های سردخانه ای داشته باشد.

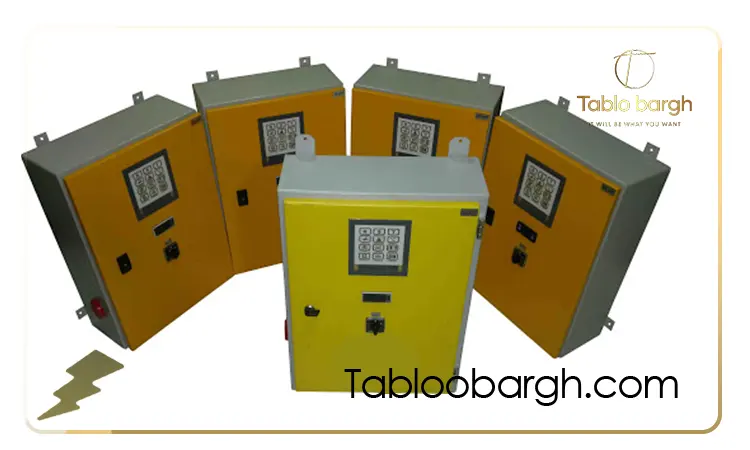

تابلو برق سرد خانه چیست چه وظیفه ای دارد؟
تابلو برق سردخانه به عنوان یکی از اجزای اصلی در سیستم های سردخانه شناخته می شود و به عنوان مرکز کنترل و مدیریت تمامی تجهیزات الکتریکی سردخانه عمل می کند. وظیفه اصلی آن شامل تنظیم و توزیع برق به اجزای مختلف سیستم سردخانه، نظارت بر عملکرد صحیح تجهیزات و اطمینان از ایمنی و پایداری آن ها است.
یکی از کاربرد های مهم تابلو برق های سردخانه، کنترل دقیق دما و رطوبت در داخل سردخانه است که برای حفظ کیفیت و ایمنی محصولات ذخیره شده ضروری است. این تابلو برق با استفاده از سنسور ها و کنترلر های پیشرفته، می تواند به طور خودکار دمای محیط را تنظیم کرده و در صورت بروز هرگونه اختلال یا انحراف از محدوده دمایی مشخص شده، هشدار های لازم را صادر کند.
همچنین، تابلو برق سردخانه وظیفه محافظت از تجهیزات در برابر نوسانات ولتاژ، بار های اضافی و اتصال کوتاه را بر عهده دارد. این ویژگی ها کمک می کنند تا از خرابی و کاهش عمر مفید تجهیزات جلوگیری شود. علاوه بر این، تابلو برق ها با امکان اتصال به سیستم های مانیتورینگ و کنترل مرکزی، به مدیران و تکنسین ها اجازه می دهد تا از راه دور وضعیت عملکرد تجهیزات را نظارت کرده و در صورت نیاز، اقدامات اصلاحی را به موقع انجام دهند.

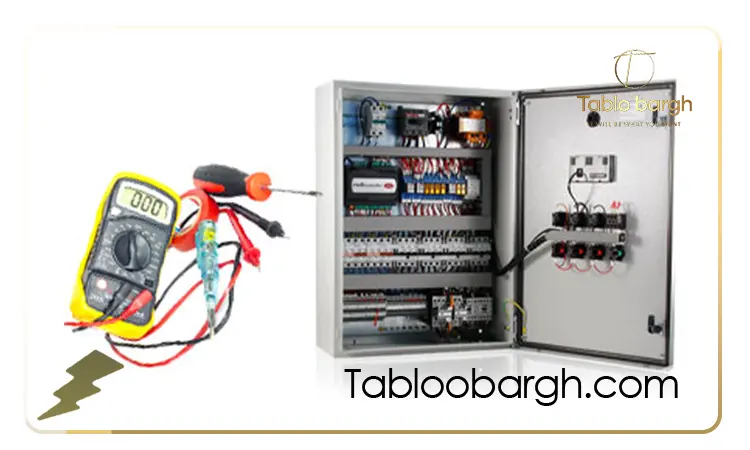

انواع تابلو برق سردخانه
در این جدول انواع تابلو برق سردخانه ها را نشان داده ایم تا به شما کمک می کنیم با توجه به نیاز سردخانه خود، تابلو برق مناسب را انتخاب کنید.
| نوع تابلو برق | ویژگی ها | کاربردهای اصلی |
|---|---|---|
| تابلو برق فشار ضعیف | – استفاده از سیم های با عایق مقاوم – کلیدهای مینیاتوری برای هر دستگاه – دارای فیوز و رله های حفاظتی |
– کنترل و توزیع برق برای سیستم های برودتی (کمپرسور، کندانسور) – حفاظت از تجهیزات برودتی در برابر اضافه بار و اتصال کوتاه – مناسب برای سردخانه های کوچک و متوسط |
| تابلو برق کمپرسور | – طراحی ویژه برای کمپرسورها – مجهز به رله های محافظت فاز و اضافه بار |
– کنترل و حفاظت از کمپرسورها در سیستم برودتی – جلوگیری از آسیب های ناشی از نوسانات برق یا اضافه بار |
| تابلو برق کنترل دما | – استفاده از ترموستات دیجیتال یا PLC برای تنظیم دما – سیستم های هشدار برای تغییرات دمای غیرمجاز |
– کنترل دمای سردخانه و روشن/خاموش کردن کمپرسورها و فن ها – ارتباط با سیستم های دیگر مانند سیستم های هشدار یا آلارم |
| تابلو برق اواپراتور | – طراحی مخصوص برای کنترل اواپراتورها – دارای سیستمهای حفاظت در برابر خرابی |
– کنترل عملکرد اواپراتورها و مدیریت مصرف انرژی – جلوگیری از یخ زدگی یا خرابی در سیستم برودتی |
| تابلو برق هیت پمپ | – مناسب برای سردخانه هایی با سیستم هیت پمپ – طراحی برای انتقال دمای مطلوب به سیستم های برودتی |
– کنترل عملکرد سیستم های گرمایشی و سرمایشی در سردخانه ها – ایجاد تعادل دما و فشار در فرآیند سرمایش و گرمایش |
نقشه تابلو برق سردخانه
برای ساخت تابلو برق یک نقشه کلی وجود دارد که در ادامه به بررسی آن می پردازیم:
- تابلو برق کنترل
تابلو برق کنترل برای مدیریت و کنترل دقیق تجهیزات سردخانه استفاده می شود. این تابلو شامل کنترلر های برنامه ریزیشده، تایمر ها و سنسور ها است که به تنظیم دما، رطوبت و سایر پارامتر های محیطی کمک می کنند. تابلو برق کنترل می تواند به صورت اتوماتیک یا دستی عمل کند و به بهینه سازی عملکرد سردخانه کمک کند.
- تابلو برق اضطراری
این نوع تابلو برق برای مواقعی که قطعی برق اتفاق می افتد طراحی شده است. تابلو برق اضطراری معمولاً به یک ژنراتور یا منبع تغذیه پشتیبان متصل است و در صورت قطع برق اصلی، به طور خودکار برق تجهیزات حیاتی سردخانه را تأمین می کند. این تابلو برق برای حفظ ایمنی و جلوگیری از خسارت به محصولات ذخیره شده ضروری است.
- تابلو برق اینورتر
تابلو برق اینورتر برای کنترل سرعت و عملکرد موتور های کمپرسور و فن ها در سردخانه استفاده می شود. این تابلو برق می تواند با تنظیم فرکانس و ولتاژ خروجی، مصرف انرژی را بهینه کرده و هزینه های عملیاتی را کاهش دهد. استفاده از اینورتر ها همچنین می تواند به کاهش سایش و فرسودگی تجهیزات کمک کند و عمر مفید آنها را افزایش دهد.
- تابلو برق مانیتورینگ و کنترل از راه دور
این نوع تابلو برق به سیستم های مانیتورینگ و کنترل مرکزی متصل است و به مدیران و تکنسین ها اجازه می دهد تا از راه دور وضعیت عملکرد تجهیزات سردخانه را نظارت و مدیریت کنند. تابلو برق مانیتورینگ معمولاً شامل سیستم های هشداردهنده و گزارشدهی است که در صورت بروز هرگونه اختلال، اطلاعات لازم را ارائه می دهد.
هر یک از این انواع تابلو برق ها نقش مهمی در تضمین عملکرد بهینه و ایمن سیستم های سردخانه ای ایفا می کنند. انتخاب و استفاده صحیح از این تابلو ها می تواند به بهبود کارایی، کاهش هزینه ها و افزایش عمر مفید تجهیزات سردخانه کمک کند.
برای طراحی و نقشه کشی تابلو برق سردخانه، باید به چندین عنصر و بخش کلیدی توجه کرد که هرکدام نقش مهمی در تأمین برق، کنترل، و حفاظت از تجهیزات برودتی دارند. در زیر به اجزای اصلی و نحوه طراحی نقشه تابلو برق سردخانه اشاره می کنم.
اجزای اصلی تابلو برق سردخانه
- برق ورودی
برق ورودی به تابلو برق معمولاً از طریق یک کلید قطع و وصل (Main Switch) وارد می شود. این کلید، مدار برق را قطع یا وصل می کند و در صورت بروز مشکلات، می تواند تمامی سیستم را خاموش کند.
از فیوز ورودی (Overcurrent Protection) برای حفاظت در برابر اضافه بار و اتصال کوتاه استفاده می شود.
برق ورودی به طور مستقیم به ترمینال های ورودی تابلو می رود.
- برق گیر و حفاظت از برق
برای جلوگیری از خرابی تجهیزات به دلیل نوسانات برق، از برق گیر (Surge Protection) استفاده می شود.
در این بخش باید از رله های حفاظتی اضافه بار، رله های جریان نشتی (Earth Leakage) و رله های اتصال کوتاه استفاده شود.
- سیستم کنترل کمپرسور
کمپرسورها از مهم ترین بخش های سیستم برودتی هستند. برای هر کمپرسور باید از یک کلید مینیاتوری (Miniature Circuit Breaker) استفاده شود که از دستگاه در برابر اضافه بار و اتصال کوتاه محافظت کند.
همچنین از رله های محافظت فاز (Phase Protection Relay) برای جلوگیری از عملکرد اشتباه کمپرسور در صورت قطع یا تغییر فاز استفاده می شود.
سیستم های کنترل دما و ترموستات به کمک PLC یا ترموستات دیجیتال دمای سردخانه را کنترل کرده و در صورت نیاز کمپرسور را روشن یا خاموش می کنند.
- فن ها و سیستم های تهویه
فن ها و سیستم های تهویه برای توزیع یکنواخت هوای سرد در داخل سردخانه مهم هستند. سیم کشی هر فن باید به یک کلید مینیاتوری برای محافظت در برابر اضافه بار و آسیب دیدگی وصل شود.
برخی سیستم های تهویه دارای کنترلرهای خاص هستند که می توانند سرعت فن ها را کنترل کنند.
- سیستم های ایمنی و اخطار
رله های آلارم و اخطار برای اطلاع رسانی به اپراتور در صورت بروز خطاهای مختلف، مانند قطع برق، خرابی کمپرسور یا عدم تنظیم دما به درستی استفاده می شوند.
لامپ های اخطار و بزرگ نمایی های هشدار نیز در تابلو برق نصب می شود تا وضعیت سیستم را به صورت روشن نشان دهند.
- اتصال به سیستم اتوماسیون
در صورت استفاده از سیستم های PLC یا اتوماسیون صنعتی، تابلو برق سردخانه باید به یک کنترلر مرکزی متصل باشد که می تواند تمام تجهیزات را کنترل کرده و اخطارهای لازم را ارسال کند.
- ارت و زمین سازی
تمامی تجهیزات الکتریکی در تابلو برق باید به سیستم ارتینگ (Grounding) متصل شوند تا از بروز خطرات ناشی از برق گرفتگی جلوگیری شود.
تمامی بدنه های فلزی تابلو و اجزای داخلی آن نیز باید به سیستم زمین وصل شوند.
نحوه طراحی نقشه تابلو برق سردخانه
- ترسیم نقشه اتصال برق ورودی
در نقشه باید ورودی اصلی تابلو برق مشخص شود و نحوه اتصال فیوزها، برق گیرها و کلیدهای قطع و وصل به طور واضح نشان داده شود.
- برق کشی دستگاه های برودتی
به طور جداگانه برای هر دستگاه برودتی (کمپرسور، کندانسور، اواپراتور و …) سیم کشی و نقشه اتصال کلیدهای مینیاتوری، رله های اضافه بار و محافظت های فاز طراحی می شود.
از نمودارهای واضح برای نمایش وضعیت عملکرد هر دستگاه در تابلو برق استفاده می شود.
- سیستم کنترل دما و اتوماسیون
اتصال ترموستات ها یا سیستم های PLC باید در نقشه به طور دقیق نشان داده شود. این قسمت مشخص می کند که چگونه تنظیم دما و روشن/خاموش کردن کمپرسور یا فن ها انجام می شود.
- نقشه سیستم ایمنی
تمام رله ها و آلارم ها در نقشه نشان داده می شود تا در صورت بروز مشکل در سیستم، اپراتور به سرعت از وضعیت آگاه شود.
- ارت و زمین سازی
اتصال به سیستم زمین باید در نقشه به طور واضح نشان داده شود تا هیچ گونه خطری از نظر برق گرفتگی وجود نداشته باشد.
نکات مهم در طراحی نقشه تابلو برق سردخانه
تمامی اتصالات باید طبق استانداردهای الکتریکی انجام شوند و از کابل ها و فیوزهای مناسب استفاده شود. باید از جریان و ولتاژ نامی دستگاه ها برای انتخاب مناسب تجهیزات استفاده کرد.
برای هر بخش (کمپرسور، فن، سیستم کنترل دما و …) باید فازها و نول به طور دقیق وصل شوند تا از اختلال در عملکرد جلوگیری شود. سیستم ها باید قابل دسترس و ایمن باشند، به طوری که برای تعمیر و نگهداری، دسترسی آسان به تابلو برق فراهم باشد. نقشه تابلو برق سردخانه باید به طور دقیق و با رعایت تمام جزئیات طراحی شود تا عملکرد سیستم برودتی به بهترین شکل انجام گیرد و از بروز مشکلات احتمالی جلوگیری شود.
نحوه سیم کشی تابلو برق سردخانه
سیم کشی تابلو برق سردخانه یکی از بخش های بسیار حساس و حیاتی در سیستم های برودتی است. برای انجام این کار، نیاز است که تمامی مراحل به طور دقیق و طبق استانداردهای ایمنی و فنی انجام شود. در ادامه به نحوه سیم کشی تابلو برق سردخانه پرداخته می شود:
انتخاب تابلو برق مناسب
تابلو برق سردخانه باید با توجه به قدرت مصرفی دستگاه ها و تعداد موتورهای کمپرسور، کندانسور، اواپراتور و سایر تجهیزات برودتی انتخاب شود. معمولاً برای سردخانه ها تابلوهای برق با سیستم کنترل و حفاظت خودکار برای دستگاه ها انتخاب می شوند.
انتخاب کابل و سیم ها
برای سیم کشی تابلو برق سردخانه، باید از سیم های استاندارد و مقاوم در برابر شرایط محیطی استفاده شود. برای این کار معمولاً از سیم های کابل مسی با عایق PVC برای برق فشار ضعیف و سیم های آلومینیومی یا مسی با عایق مناسب برای فاز و نول استفاده می شود.
همچنین باید از سیم های مقاوم در برابر دمای پایین یا شرایط رطوبت زا در سردخانه ها استفاده کرد.
سیم کشی برق ورودی
سیم کشی برق ورودی باید از پلاک ورودی تابلو آغاز شود. برای این کار معمولاً از یک فیوز ورودی استفاده می شود که مدارهای اصلی و فرعی را از یکدیگر جدا می کند. این فیوز باید متناسب با ظرفیت برق ورودی سردخانه و در نظر گرفتن بار مصرفی انتخاب شود.
برق ورودی به تابلو برق باید از طریق یک کلید قطع و وصل (چنج اور) وارد سیستم شود.
اتصال به تجهیزات برودتی
پس از وارد شدن برق به تابلو، سیم کشی به تجهیزات برودتی مانند کمپرسورها، کندانسورها، اواپراتورها، فن ها، سیستم های کنترل دما و… باید به صورت جداگانه و دقیق انجام شود. برای اتصال به کمپرسور معمولاً از کلیدهای مینیاتوری استفاده می شود.
از رله های حفاظت برای حفاظت از کمپرسورها در برابر نوسانات جریان و ولتاژ استفاده می شود.
استفاده از سیستم های حفاظتی
برای محافظت از تجهیزات در برابر برق گرفتگی، رله های اضافه بار و اتصال کوتاه به کار می روند. همچنین در تابلو برق سردخانه از فیوزهای حرارتی برای جلوگیری از خرابی دستگاه ها در هنگام بروز مشکلات الکتریکی استفاده می شود.
در تابلو باید از قطع کننده های مدار برای محافظت در برابر اضافه بار و اتصال کوتاه بهره گرفت.
سیستم کنترل دما و اتوماسیون
برای کنترل دما در سردخانه ها از ترموستات های دیجیتال یا PLC استفاده می شود. این سیستم ها به طور اتوماتیک دما را تنظیم کرده و در صورت بروز هرگونه خرابی یا تغییرات غیرمجاز در دما، اخطار می دهند یا سیستم را قطع می کنند. سیم کشی به PLC باید به طور دقیق و با رعایت ترتیب صحیح انجام شود، به طوری که هر سنسور دما و فشاری به ورودی مناسب PLC متصل شود.
بررسی و تست نهایی
بعد از انجام سیم کشی، باید همه سیستم ها به طور دقیق تست شوند تا از عملکرد صحیح آن ها اطمینان حاصل شود. در این مرحله باید از عملکرد صحیح فیوزها، رله ها، سیستم های کنترل دما و سایر تجهیزات اطمینان حاصل کرد. پس از اطمینان از عملکرد صحیح، تابلو برق سردخانه باید برچسب گذاری شود و برای استفاده آماده شود.
نکات ایمنی
در هنگام سیم کشی تابلو برق سردخانه باید تمامی نکات ایمنی از جمله قطع برق قبل از شروع کار، استفاده از دستکش و تجهیزات ایمنی، نصب تابلو در مکان خشک و دور از رطوبت و همچنین رعایت استانداردهای برق کاری رعایت شود.
همچنین باید از مجموعه های ایمنی نظیر سیستم های زمین سازی و اتصال به ارت استفاده کرد تا از بروز مشکلات جدی جلوگیری شود. سیم کشی تابلو برق سردخانه باید با دقت بالا و طبق اصول استاندارد انجام شود تا هم ایمنی کارگران و هم عملکرد بهینه سیستم برودتی تضمین شود.
از کجا بفهمیم تابلو برق سردخانه خراب شده است؟
- کلید ها ریست نمی شوند.
- کلید های مینیاتوری پریدهاند.
- کلید ها و کابل برق داغ شدهاند.
- از تابلو برق بوی دود و سوختگی می آید.
- صدا های غیرعادی از اجزای مختلف تابلو برق می آید.
- کابل های داخل تابلو برق آتش گرفته یا ذوب شدهاند.
تابلو برق های سردخانه
عوامل مؤثر بر قیمت تابلو برق سردخانه
عوامل متعددی بر قیمت تابلو برق های سردخانه تأثیر می گذارند که از مهمترین آن ها می توان به نوع و کیفیت تجهیزات استفاده شده اشاره کرد. انتخاب تجهیزات با کیفیت بالا، مانند کلید ها، فیوز ها و کنترلر های پیشرفته، باعث افزایش هزینه ها می شود اما در مقابل، ایمنی و کارایی سیستم را بهبود می بخشد. همچنین، برند تولید کننده تجهیزات نیز نقش مهمی در تعیین قیمت دارد، زیرا برند های معتبر معمولاً قیمت بالاتری دارند. از دیگر عوامل مؤثر، اندازه و ظرفیت تابلو برق است؛ تابلو های بزرگتر و با ظرفیت بالاتر معمولاً قیمت بیشتری دارند.
سخن پایانی
تابلو برق سردخانه نقش بسیار حیاتی در عملکرد و ایمنی سیستم های سردخانه دارد. از این رو، بسیار مهم است که به دقت طراحی، نصب و نگهداری شود. شناسایی و رفع مشکلات به موقع، از کلیدیترین اقدامات برای حفظ عملکرد بهینه و پایداری سردخانه می باشد. استفاده از تکنولوژی های مدرن و راهکار های ایمنی، می تواند به بهبود کارایی و ایمنی سیستم های سردخانه کمک کند.
سوالات متداول تابلو برق سردخانه چیست؟
- تابلو برق سردخانه چیست؟
یک سیستم کنترل و مدیریت الکتریکی است که وظیفه کنترل تجهیزات سردخانه را بر عهده دارد. - چه علائمی نشان می دهد که تابلو برق های سردخانه خراب است؟
برخی از علائمی که ممکن است نشان دهنده خرابی در تابلو برق ها باشند شامل ریست نشدن کلید ها، بوی دود یا سوختگی از تابلو برق، افزایش دما یا داغ شدن کلید ها و وجود صدا های غیرعادی از قطعات مختلف تابلو برق می باشد. - چگونه می توان از تابلو برق سرد خانه مراقبت کرد؟
برای مراقبت از تابلو برق سرد خانه، لازم است به صورت دوره ای تجهیزات را بررسی و بازبینی کنید و اطمینان حاصل کنید که همه قطعات به درستی کار می کنند.
